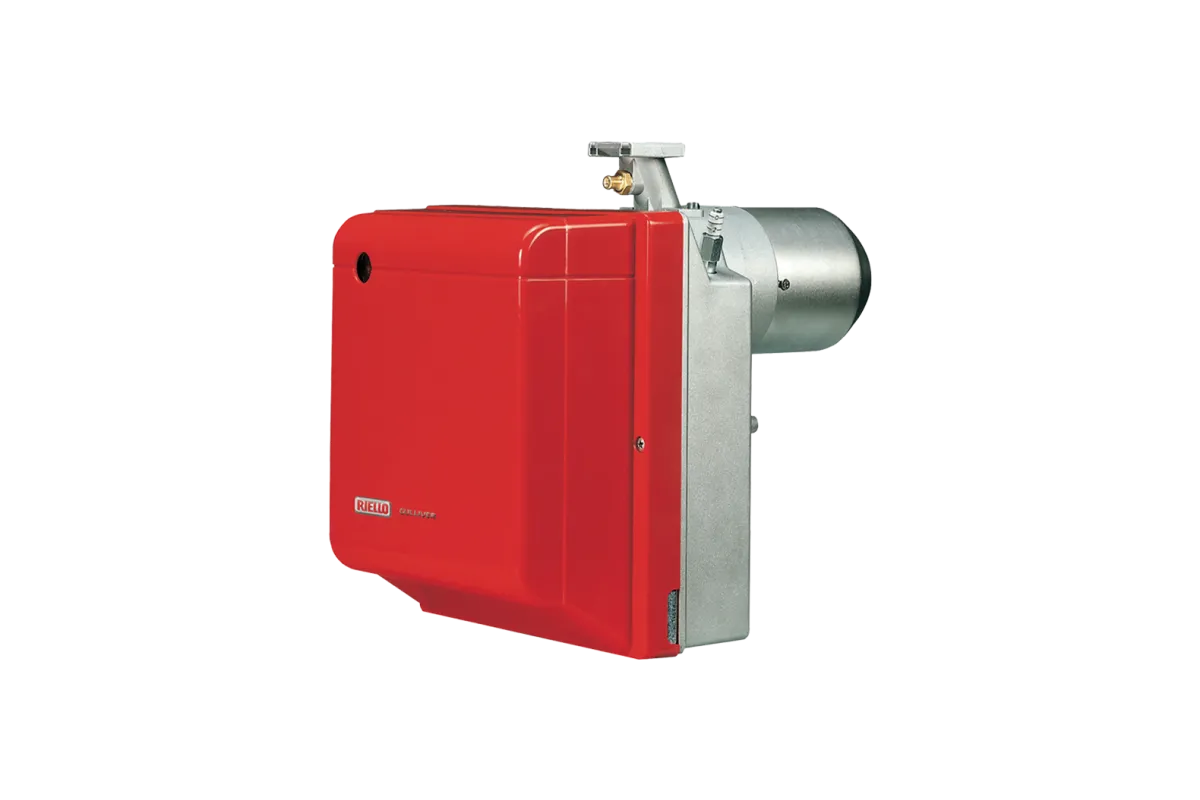

Газовые горелки одноступенчатые
GULLIVER BS

регулирование:

Одноступентчатое

мин. мощность, кВт:

16/16

макс. мощность, кВт:

250

уровень выбросов:

Low NOx

Для получения коммерческого предложения с актуальной стоимостью горелки GULLIVER BS или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

Горелки серии GULLIVER BS с одноступенчатым режимом работы представляют собой полный модельный ряд продукции для бытового отопления и легких технологических процессов. Они оснащены скользящим фланцем компактных размеров для регулирования положения головки горелки в камере сгорания. Фланец облегчает комбинирование горелок с многочисленными типами котлов и теплоагрегатов, доступными на рынке.

Горелки GULLIVER BS совместимы с газовыми рампами серии MB, которые оснащены соединительным фланцем и электрическими соединениями с розетками и вилками, что упрощает и ускоряет монтаж горелок. Дополнительную информацию о серии газовых рампах можно получить у специалистов нашей компании.

Особенности и преимущества

Микропроцессорное устройство управления с функцией диагностики (индикация состояния и обнаружение любых отказов и неисправностей) и удаленного сброса блокировки
Звукоизоляционный кожух обеспечивает чрезвычайно низкий уровень шума
Простые монтаж и обслуживание, не требующие отсоединения горелки
Калибровка воздуха горения в одноступенчатых моделях осуществляется с помощью заслонки с наружным доступом
Электрические соединения с розеткой/вилкой
Степень электрической защиты IP X0D (IP 40)

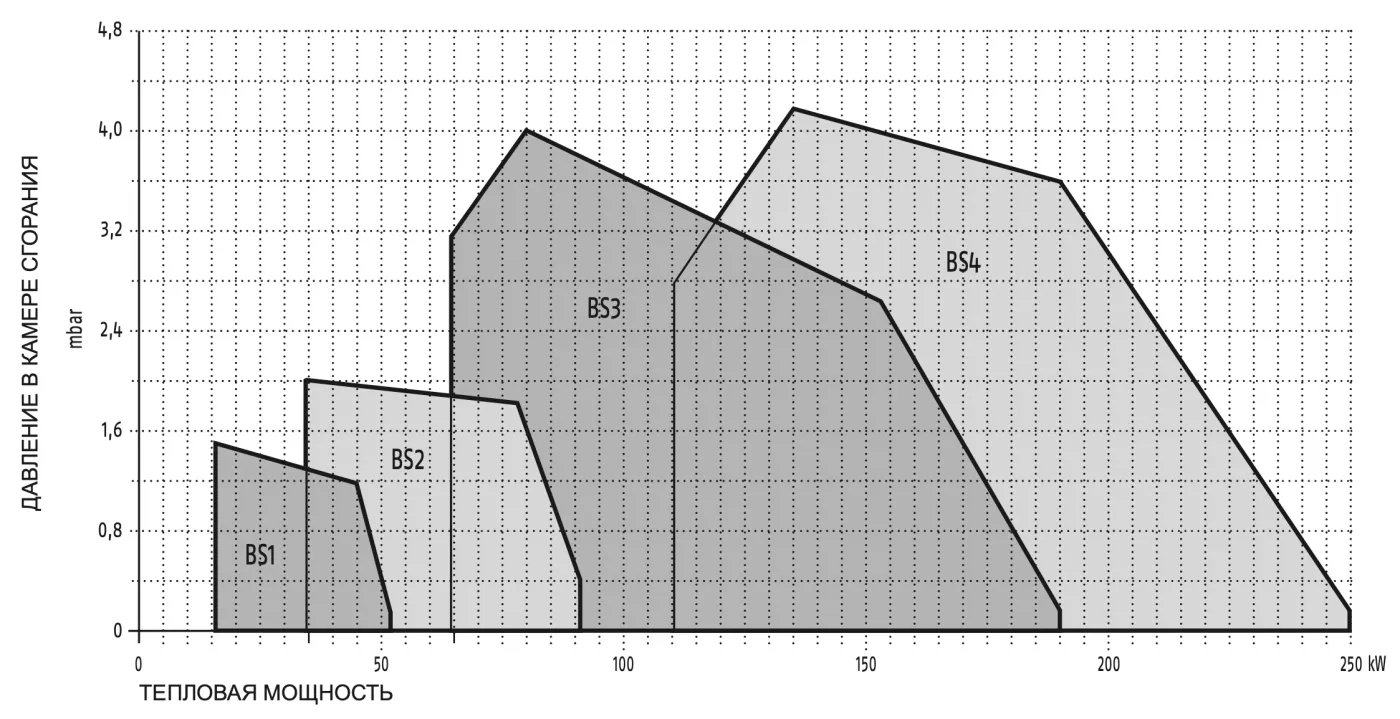

Графики рабочего диапазона

GULLIVER BS

МОДЕЛИ			BS1	BS2	BS3	BS4
Регулирование мощности			Одноступенчатое
Режим модуляции на максимальной мощности			--
Сервопривод		тип	--
Сервопривод		время работы, с	--
Тепловая мощность		кВт	16 ÷ 52	35 ÷ 91	65/75 ÷ 190	110 ÷ 250
Тепловая мощность		Мкал/ч	13.8 ÷ 44.7	30.1 ÷ 78.3	55.9 ÷ 172	94.6 ÷ 215
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
G20	низшая теплотоворная способность	кВтч/куб. м	10
	плотность	кг/куб. м	0.71
	расход	куб. м/ч	1.6 ÷ 5.2	3.5 ÷ 9.1	6.5 ÷ 18.9	11 ÷ 24.6
G25	низшая теплотоворная способность	кВтч/куб. м	8.6
	плотность	кг/куб. м	0.78
	расход	куб. м/ч	1.9 ÷ 6	4 ÷ 10.6	7.6 ÷ 22	12.8 ÷ 28.6
LPG	низшая теплотоворная способность	кВтч/куб. м	25.8
	плотность	кг/куб. м	2.02
	расход	куб. м/ч	0.6 ÷ 2	1.3 ÷ 3.5	2.5 ÷ 7.3	4.3 ÷ 9.5
Вентилиятор		тип	Центробежный с лопастями прямого изгиба
Температура воздуха горения		max °C	40
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/ГЦ/В	1/50/230 (±10%)
Вспомогательное электроподключение		Ф/ГЦ/В	--
Блок управления		тип	MG569
Общая потребляемая мощность		кВт	0.15	0.18	0.35	0.53
Вспомогательное электроподключение		кВт	--
Электрозащита		IP	X0D
Вентилятор	потребляемая мощность	кВт	0.09		0.15	0.25
	номинальный ток	A	0.8	0.8	1.7	1.9
	пусковой ток	A	3.2	3.2	6.8	7.6
	Электрозащита	IP	20
Трансформатор поджига		тип	Встроен в блок управления
		V1 - V2	230V - 8 kV
		I1 - I2	0.2 A - 12 mA
Рабочий режим			Прерывистый (не менее 1-й оставновки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	звуковое давление	дБ(A)	61	62	66	71
Уровень шума	звуковая мощность	дБ(A)	72	73	77	82
Gas G20	Выбросы CO	мг/кВт•ч	< 40
Gas G20	Выбросы NOx	мг/кВт•ч	< 80
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42 EC - 2009/142 EC- 2014/30 UE - 2014/35 UE
Соответствует			EN 676 - EN 12100
Сертификат			CE-0085AQ0409

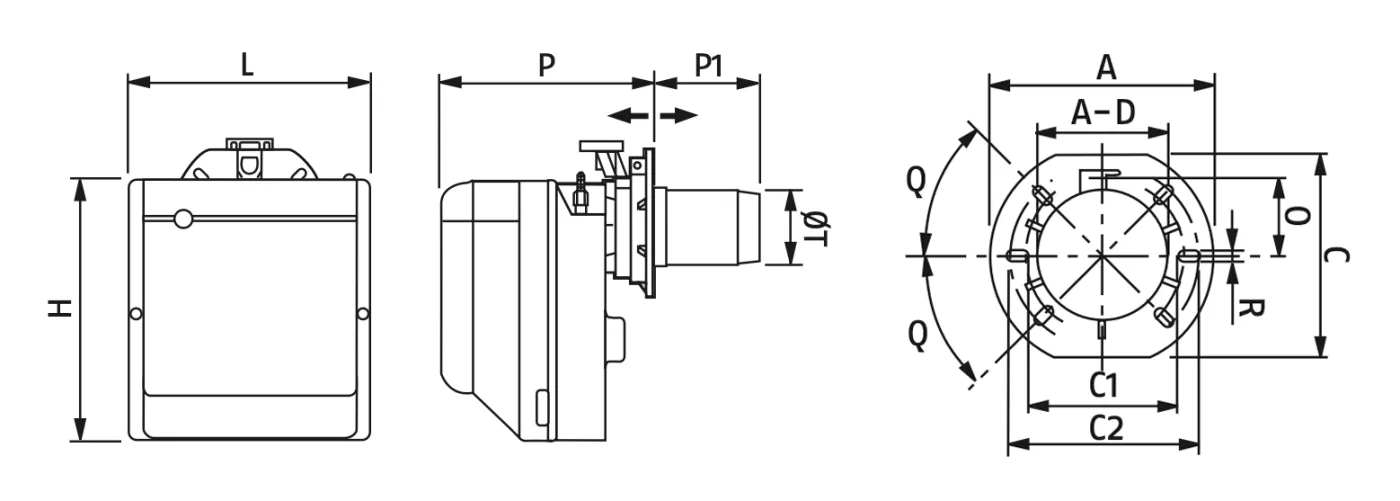

Габаритные размеры

GULLIVER BS

Модели	H, мм	L, мм	P (a), мм	P1 (a), мм	ø, мм	Масса, кг
BS1D	254	234	230-276	116-70	89	11
BS2D	280	255	238-252	114-100	106	12
BS3D	345	300	262-280	128-110	129	16
BS4D	345	300	278-301	168-145	137	18

	A, мм	C, мм	C1, мм	C2, мм	F, мм	O, мм	Q, мм	R, мм
BS1D	89	167	140	170	192	66	45°	11
BS2D	106	167	140	170	192	66	45°	11
BS3D	129	201	160	190	216	76,5	45°	11
BS4D	137	203	170	200	218	80,5	45°	11

Информационные материалы и документация

Gulliver BS, руководство по эксплуатации
