Газовые горелки двухступенчатые
RS 34÷44

регулирование:

Двухступенчатое

мин. мощность, кВт:

45/125

макс. мощность, кВт:

550

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RS 34÷44 или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

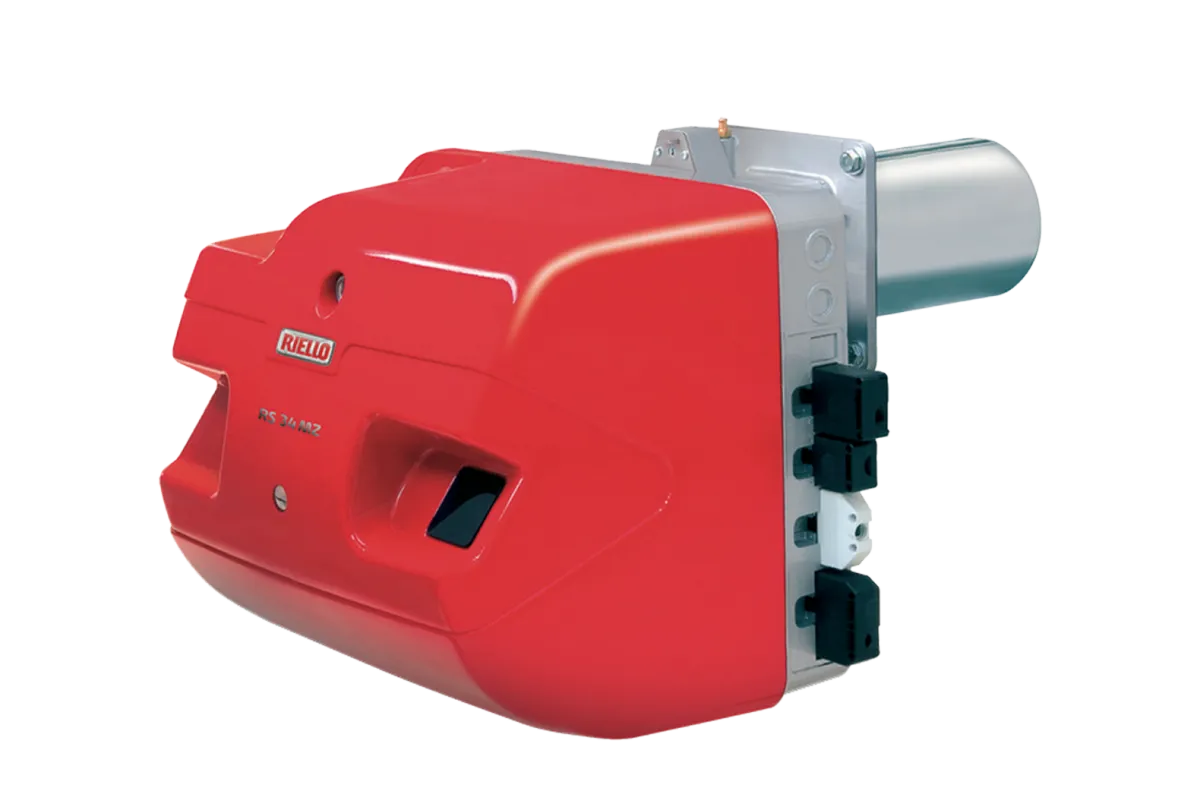

Двухступенчатые газовые горелки RS 34÷44 — надежные и широко востребованные модели в диапазоне мощности до 550 кВт разработаны для установки на водогрейные и термомасляные котлы, а также парогенераторы малой мощности.

В числе преимуществ данных горелок — низкий уровень шума, обеспечивающийся дополнительной звукоизоляцией корпуса и применением вентилятора с обратным изгибом лопастей.

Прогрессивный двухступенчатый рабочий режим позволяет добиться превосходной калибровки состава газовоздушной смеси при переключении с первой на вторую ступень. Горелки RS 34÷44 комбинируются с газовыми рампами серий MB и VGD, которые подбираются в соответствии с давлением газа в сети питания и требуемым типом рампы.

Особенности горелок

Микропроцессорное устройство управления с функцией диагностики (индикация состояния и обнаружение любых отказов и неисправностей) и удаленного сброса блокировки
Простые монтаж и обслуживание без необходимости снятия горелки
Регулировка состава газовоздушной смеси осуществляется усиленным приводным механическим кулачком, который соединяет воздушную заслонку с модулятором потока газа
Совместимость с одноступенчатыми газовыми рампами
Доступ к калибровке головы сгорания с наружной стороны
Удобное электроподключение обеспечиваются наличием легкого доступа к клеммнику или комплектации горелочного устройства вилкой

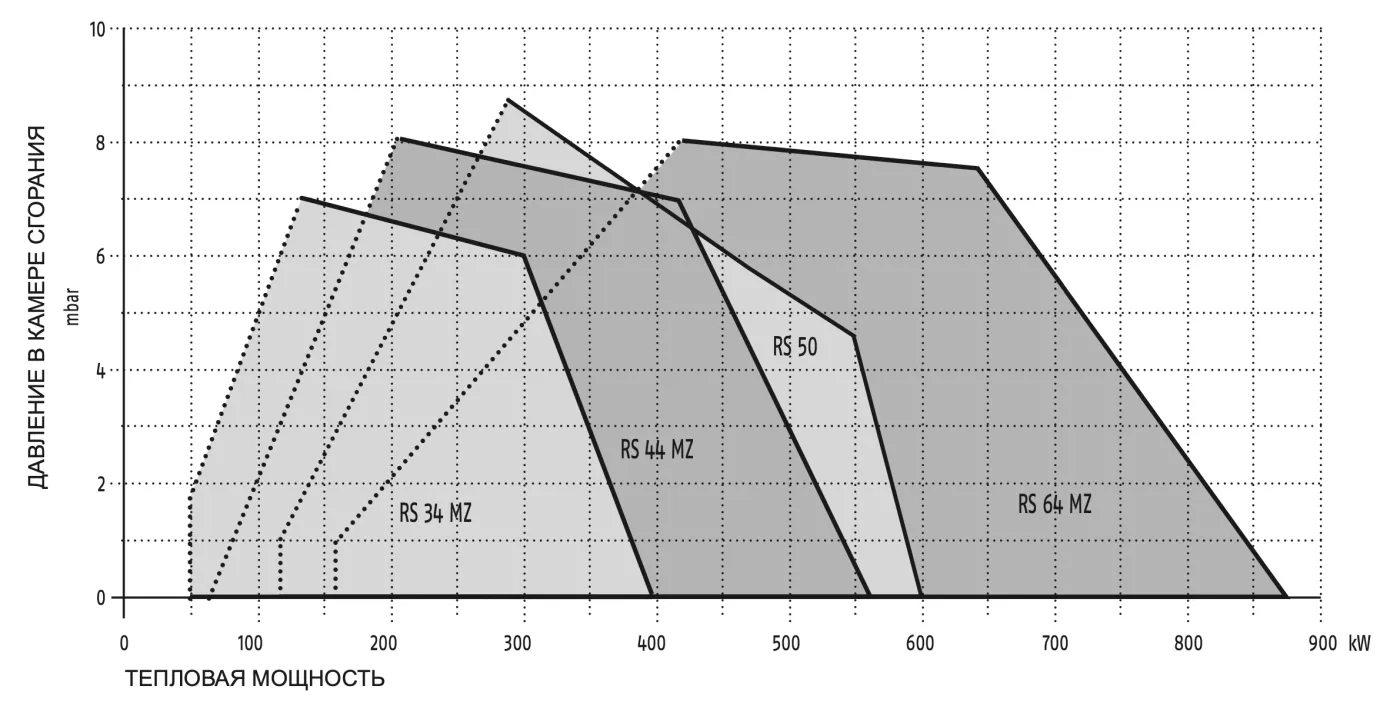

Графики рабочего диапазона

МОДЕЛИ			RS 34 MZ	RS 44 MZ
Рабочий режим			Двухступенчатый прогрессивный
Режим модуляции на максимальной мощности			2 ÷ 1
Сервопривод		тип	SQN90
Сервопривод		время работы, с	12
Тепловая мощность		кВт	45/125÷390	80/203÷550
Тепловая мощность		Мкал/ч	39/108÷336	64/175÷473
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
G20	низшая теплотоворная способность	кВт•ч/куб. м	9.45
	плотность	кг/куб. м	0.71
	расход	куб. м/ч	7/13÷39	10/20÷55
G25	низшая теплотоворная способность	кВт•ч/куб. м	8.13
	плотность	кг/куб. м	0.78
	расход	куб. м/ч	8/15÷45	12/24÷64
LPG	низшая теплотоворная способность	кВт•ч/куб. м	25.8
	плотность	кг/куб. м	2.02
	расход	куб. м/ч	3/5÷15	4/8÷21
Вентилиятор		тип	Центробежный с лопастями прямого изгиба	Центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	1/50-60/220-230~(±10%)	1/50-60/220-230~(±10%)	3/50-60/220-400~(±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50-60/220-230~(±10%)	1/50-60/220-230~(±10%)
Блок управления		тип	RMG
Общая потребляемая мощность		кВт	0.6	0.7	0.8
Энергопотребление во вспомогательной цепи		кВт	0.3	0.28	0.35
Электрозащита		IP	40	40
Вентилятор	потребляемая мощность	кВт	0.3	0.42	0.45
	номинальный ток	A	3.2	3.5	2 - 1.4
	пусковой ток	A	15	17	14 -10
	электрозащита	IP	40	40
		V1 - V2	230V-1x15 Kv	230V-1x15 kV
		I1 - I2	1A - 25 mA	1A - 25 mA
Рабочий режим			Прерывистый (не менее 1-й оставновки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	звуковое давление	дБ (A)	68	70
Уровень шума	звуковая мощность	дБ (A)	79	81
Gas G20	Выбросы CO	мг/кВт•ч	< 40
Gas G20	Выбросы NOx	мг/кВт•ч	< 120	< 120
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 2016/426/EU - 2014/30/EU - 2014/35/EU
Соответствует			EN 676
Сертификат			CE 0085BR0381	CE 0085BR0381

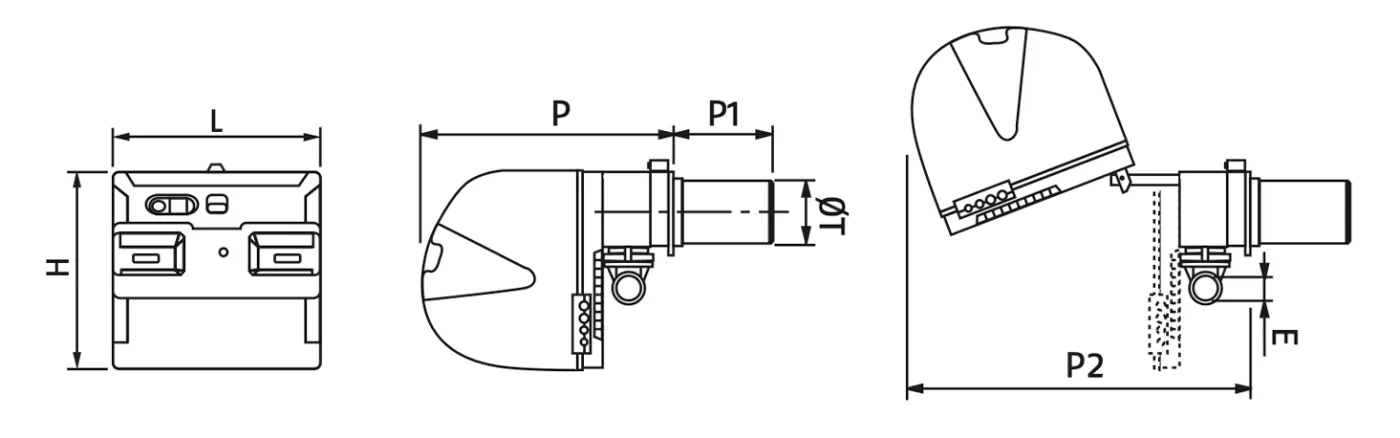

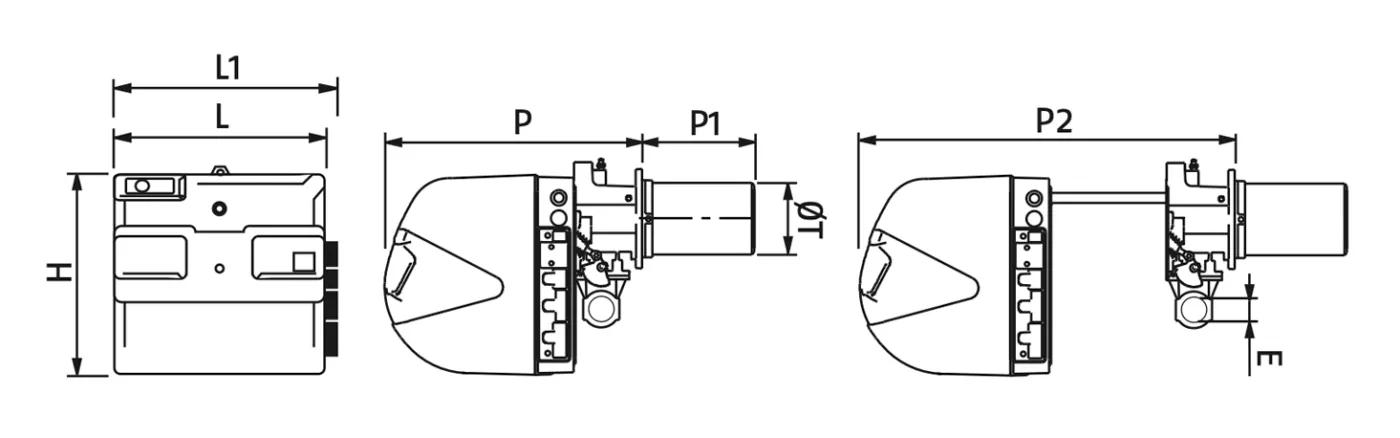

Габаритные размеры

МОДЕЛИ	A	D	E	F - F^(1)	H	I	L	M	N	O	S	V
RS 34 MZ	442	422	508	216 - 351	140	305	138	1"1/2	84	780	-	177
RS 44 MZ	442	422	508	216 - 351	152	305	138	1"1/2	84	780	-	177

МОДЕЛИ	D1	D2	Ø
RS 34 MZ	160	224	M8
RS 44 MZ	160	224	M8

МОДЕЛИ	X (1)	Y	Z	ВЕС, кг
RS 34 MZ	1000	485	500	32
RS 44 MZ	1000	485	500	33

Информационные материалы и документация

RS 34÷44, руководство по эксплуатации
