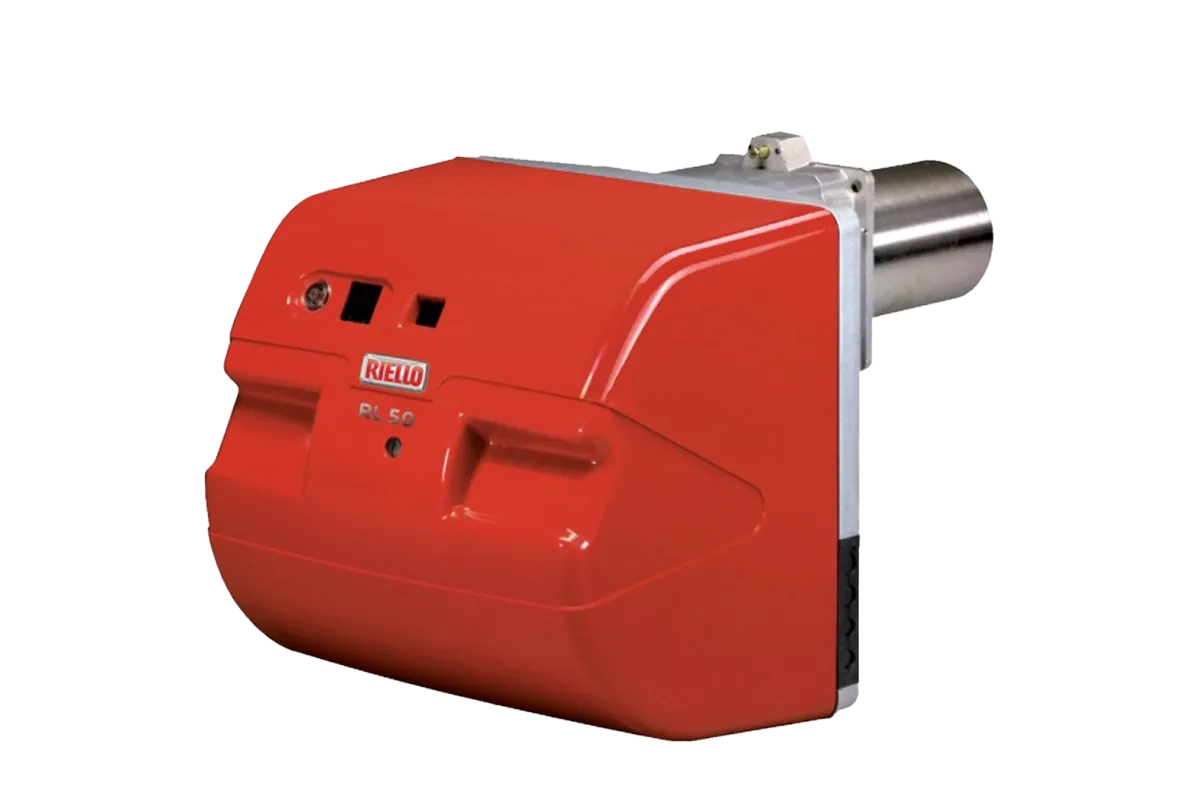

Газовые горелки двухступенчатые
RS 50

регулирование:

Двухступенчатое

мин. мощность, кВт:

115/295

макс. мощность, кВт:

600

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RS 50 или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

Горелки RS 50 предназначены для использования в различных технологических процессах с обширным перечнем оборудования такого, как паровые и водогрейные котлы, воздухонагреватели, установки на диатермическом масле.

Горелки отличаются отличной шумоизоляцией благодаря внутренней облицовке звукоизоляционным материалом, а также более тихим вентилятором с обратным расположением лопастей.

Прогрессивный двухступенчатый рабочий режим позволяет добиться превосходной калибровки состава газовоздушной смеси при переходе от первой ко второй ступени. Горелки RS могут комбинироваться с газовыми рампами серий MB и VGD, которые подбираются в соответствии с давлением газа в сети питания и требуемым типом рампы.

Особенности горелок

Микропроцессорное устройство управления с функцией диагностики (индикация состояния и обнаружение любых отказов и неисправностей) и удаленного сброса блокировки
Простые монтаж и обслуживание без необходимости снятия горелки
Регулировка состава газовоздушной смеси осуществляется усиленным приводным механическим кулачком, который соединяет воздушную заслонку с модулятором потока газа
Совместимость с одноступенчатыми газовыми рампами
Доступ к калибровке головы сгорания с наружной стороны
Удобное электроподключение обеспечиваются наличием легкого доступа к клеммнику или комплектации горелочного устройства вилкой

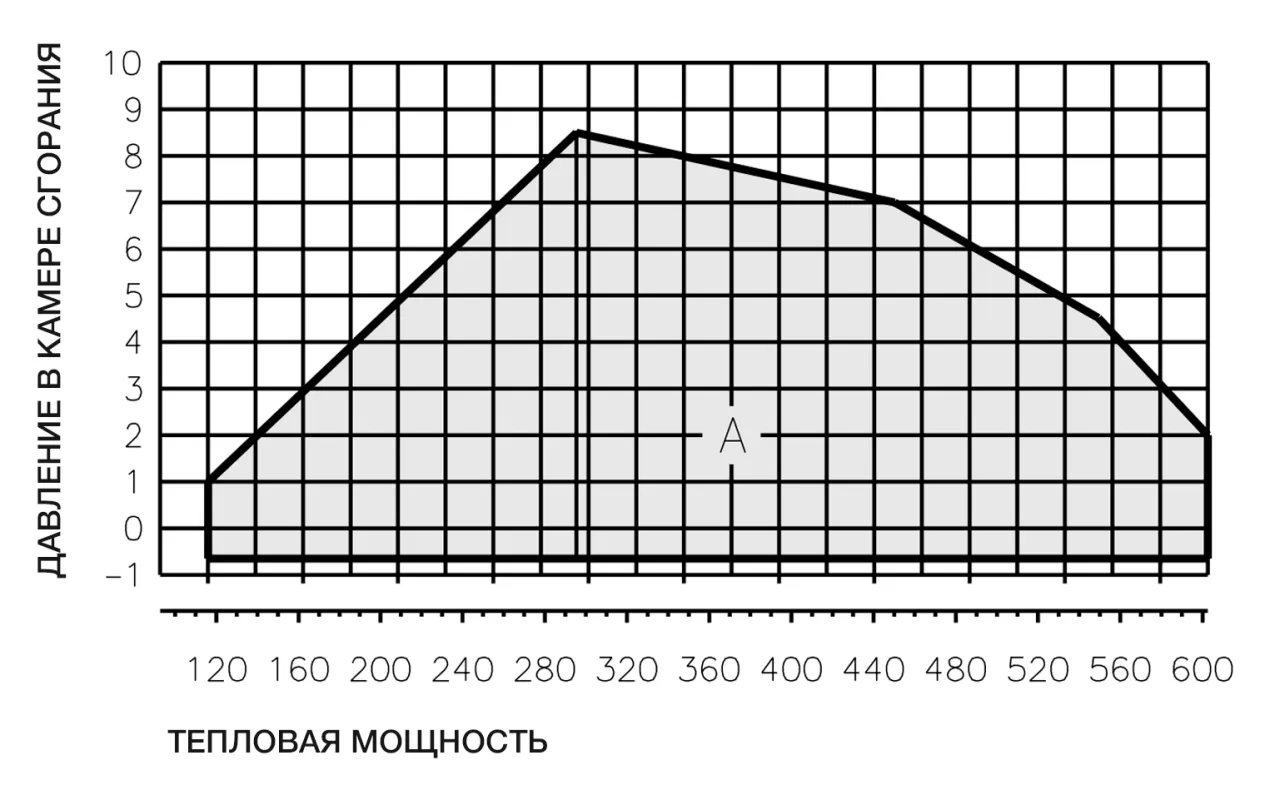

Графики рабочего диапазона

RS 50

МОДЕЛИ			RS 50
Рабочий режим			Двухступенчатый прогрессивный
Режим модуляции на максимальной мощности			2 ÷ 1
Сервопривод		тип	SQN90
Сервопривод		время работы, с	12
Тепловая мощность		кВт	115/295÷600
Тепловая мощность		Мкал/ч	99/254÷516
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
G20	низшая теплотоворная способность	кВт•ч/куб. м	9.45
	плотность	кг/куб. м	0.71
	расход	куб. м/ч	11.6/29÷58
G25	низшая теплотоворная способность	кВт•ч/куб. м	8.13
	плотность	кг/куб. м	0.78
	расход	куб. м/ч	13.5/34÷68
LPG	низшая теплотоворная способность	кВт•ч/куб. м	25.8
	плотность	кг/куб. м	2.02
	расход	куб. м/ч	4.5/11÷23
Вентилиятор		тип	Центробежный с лопастями обратного изгиба
Температура воздуха горения		макс. °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	3/50/230-400~(±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50/230~(±10%)
Блок управления		тип	RMG
Общая потребляемая мощность		кВт	0.75
Энергопотребление во вспомогательной цепи		кВт	0.12
Электрозащита		IP	44
Вентилятор	потребляемая мощность	кВт	0.65
	номинальный ток	A	3 - 1.7
	пусковой ток	A	13.8 - 8
	Электрозащита	IP	44
		V1 - V2	230V-1x8 kV
		I1 - I2	1A - 20 mA
Рабочий режим			Прерывистый (не менее 1-й оставновки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	звуковое давление	дБ (A)	72
Уровень шума	звуковая мощность	дБ (A)	--
Gas G20	Выбросы CO	мг/кВт•ч	< 40
Gas G20	Выбросы NOx	мг/кВт•ч	< 130
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 2016/426/EU - 2014/30/EU - 2014/35/EU
Соответствует			EN 676
Сертификат			CE 0085AP0735
(01)	Центробежный с лопастями обратного изгиба		1/50-60/220-230~(±10%)
(02)	Центробежный с лопастями прямого изгиба		3/50/230-400~(±10%)
(03)	1/50/230~(±10%)		3/50-60/220-400~(±10%)

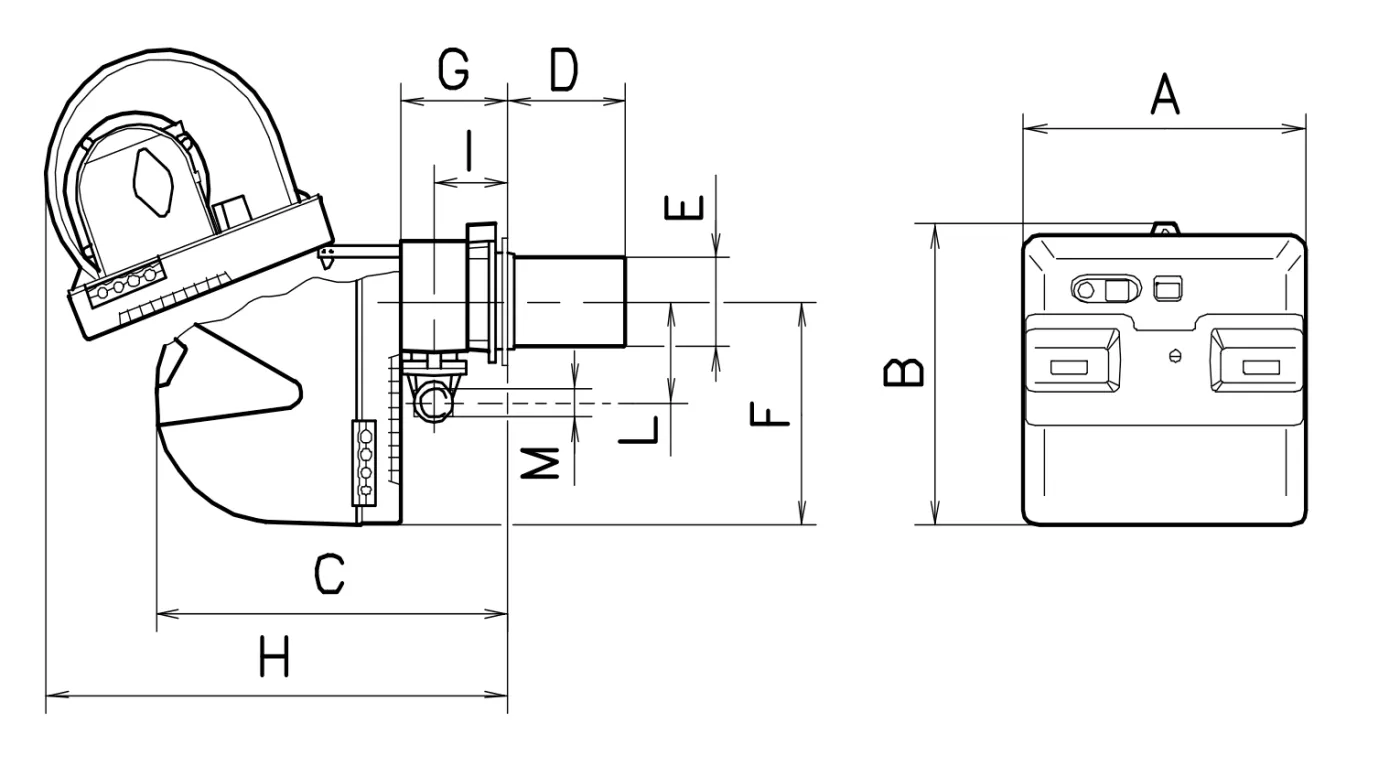

Габаритные размеры

RS 50

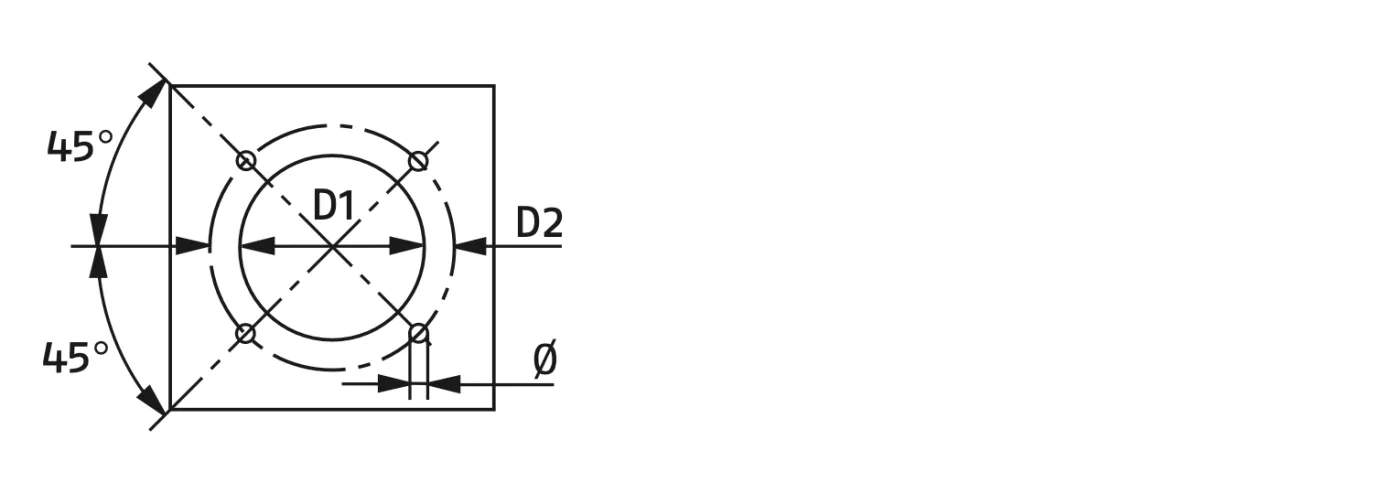

Посадочные размеры

МОДЕЛИ	A	D	C	D(1)	E	F	G	Н	I	L	M
RS 50	476	474	580	216 - 351	152	352	164	810	108	168	1"1/2

МОДЕЛИ	D1	D2	Ø
RS 50	160	224	M8

МОДЕЛИ	X (1)	Y	Z	ВЕС, кг
RS 50	1200	502	520	41
