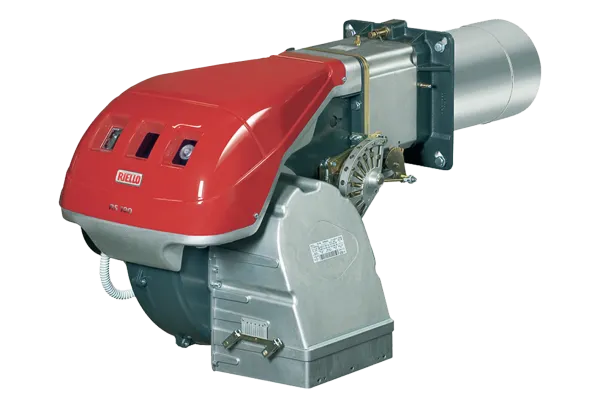

Газовые горелки двухступенчатые
RS 70÷190

регулирование:

Двухступенчатое

мин. мощность, кВт:

192/465

макс. мощность, кВт:

2290

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RS 70÷190 или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

Горелки модельного ряда серии RS 70÷190 произведены для установки на различные виды котельного, печного и воздухонагревательного оборудования.

Горелки отличаются отличной шумоизоляцией. Низкий уровень шума достигается с помощью внутренней облицовки корпуса звукоизоляционным материалом, а также применением более тихого вентилятора с обратным изгибом лопастей.

Прогрессивный двухступенчатый рабочий режим позволяет добиться превосходной калибровки состава газовоздушной смеси при переходе от первой ко второй ступени. Горелки RS могут комбинироваться с газовыми рампами серий MB и VGD, которые подбираются в соответствии с давлением газа в сети питания и требуемым типом рампы.

Особенности горелок

Функциональный микропроцессорный блок управления с режимом диагностики (индикации состояния и обнаружения любых отказов и неисправностей), опцией удаленного сброса и блокировки
Простые монтаж и обслуживание без снятия горелки с котла или теплогенератора
Регулировка состава газовоздушной смеси осуществляется усиленным приводным механическим кулачком, который соединяет воздушную заслонку с модулятором потока газа
Совместимость с одноступенчатыми газовыми рампами
Доступ к калибровке головы сгорания с наружной стороны
Удобное электроподключение обеспечиваются наличием легкого доступа к клеммнику или комплектации горелочного устройства вилкой

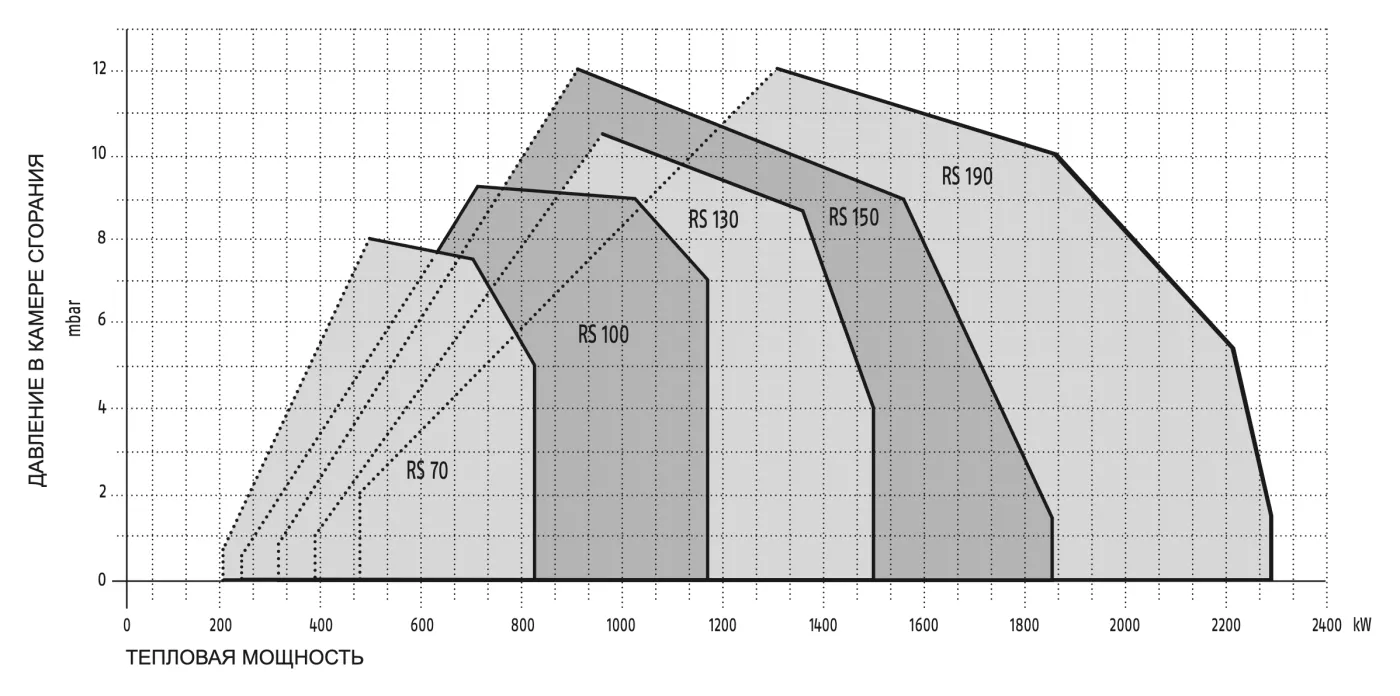

Графики рабочего диапазона

RS 70÷190

МОДЕЛИ			RS 70	RS 100	RS 130	RS 150		RS 190
Рабочий режим			Двухступенчатый прогрессивный
Режим модуляции на максимальной мощности			2 ÷ 1
Сервопривод		тип	LKS210			SQN31
Сервопривод		время работы, с	15
Тепловая мощность		кВт	192/465÷814	232/698÷1163	372/930÷1512	300/900÷1850		470/1279÷2290
Тепловая мощность		Мкал/ч	165/400÷700	200/600÷1000	320/800÷1300	258/774÷1590		405/1100÷1970
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
G20	низшая теплотоворная способность	кВт•ч/куб. м	9.45
	плотность	кг/куб. м	0,71
	расход	куб. м/ч	19/46.5÷81.4	23/70÷116	37/93÷151	30/90÷185		47/128÷229
G25	низшая теплотоворная способность	кВт•ч/куб. м	8.13
	плотность	кг/куб. м	0,78
	расход	куб. м/ч	22/54÷95	27/81÷135	43/108÷176	35/105÷215		55/149÷266
LPG	низшая теплотоворная способность	кВт•ч/куб. м	25,8
	плотность	кг/куб. м	2,02
	расход	куб. м/ч	7.4/18÷32	9/27÷45	14.4/36÷59	12/35÷72		18/50÷89
Вентилиятор		тип	Центробежный с лопастями обратного изгиба	Центробежный с лопастями обратного изгиба	Центробежный с лопастями обратного изгиба	Центробежный с лопастями обратного изгиба		Центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	3/50/230-400~(±10%)			3/50/400~(±10%)	3/50/230~(±10%)	3/50/400~(±10%)	3/50/230~(±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50/230 ~ (±10%)
Блок управления		тип	RMG
Общая потребляемая мощность		кВт	1.4	1.8	2.6	4		5.5
Энергопотребление во вспомогательной цепи		кВт	0.3	0.3	0.4	0.5		1
Электрозащита		IP	44
Вентилятор	потребляемая мощность	кВт	1.1	1.5	2.2	3.0		4.5
	номинальный ток	A	4.1 - 2.4	5.5 - 3.4	7.9 - 4.6	10.2 - 5.9		15.8 - 9.1
	пусковой ток	A	25 - 14.6	27.7 - 16	57.2 - 33.2	79 - 45.8		126 - 72.8
	Электрозащита	IP	44
		V1 - V2	230V-1x8 kV
		I1 - I2	1A - 20 mA
Рабочий режим			Прерывистый (не менее 1-й оставновки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	звуковое давление	дБ (A)	75	77	78.5	83,1		83
Уровень шума	звуковая мощность	дБ (A)	--
Gas G20	Выбросы CO	мг/кВт•ч			< 40
Gas G20	Выбросы NOx	мг/кВт•ч	< 130
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 2016/426/EU - 2014/30/EU - 2014/35/EU
Соответствует			EN 676
Сертификат			CE 0085AP0944	CE 0085AP0945	CE 0085AP0946	разрабатывается		CE 0085AT0042
(01)	Центробежный с лопастями обратного изгиба				(07)	3/50/400~(±10%)
(02)	Центробежный с лопастями прямого изгиба				(08)	3/50/230~(±10%)

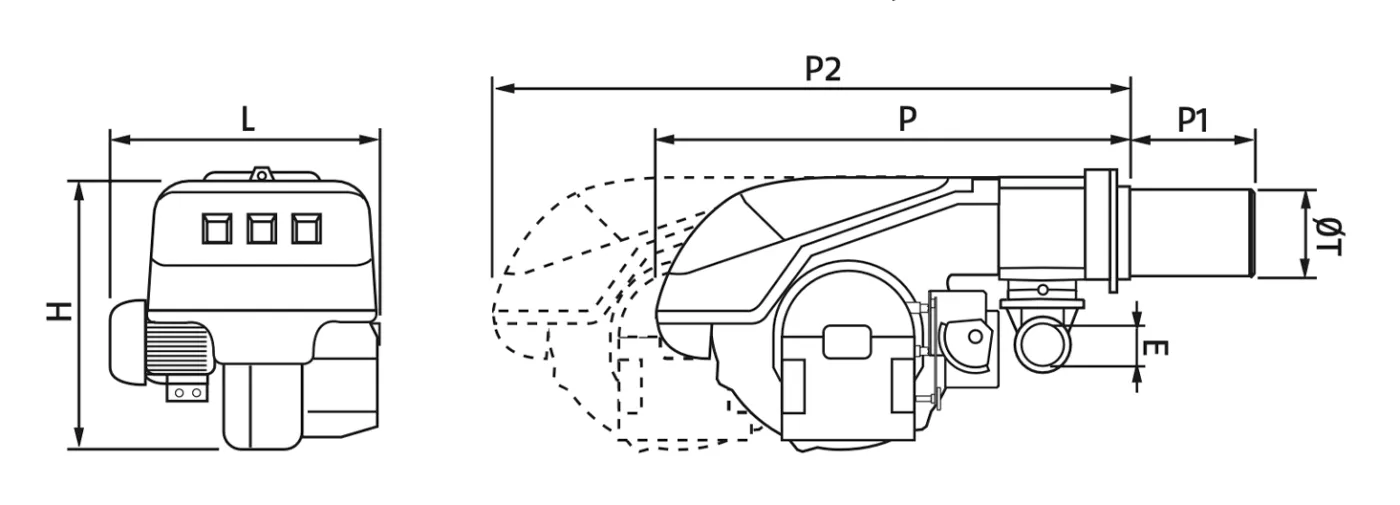

Габаритные размеры

RS 70÷190

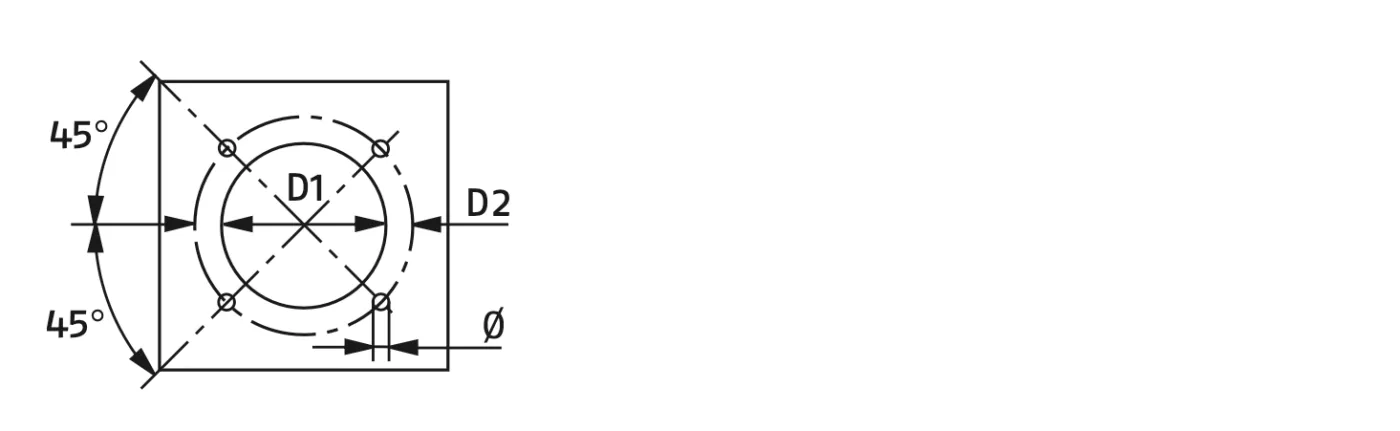

Посадочные размеры

МОДЕЛИ	A	B	C	D	E	F - F^(1)	H	I	L	M	N	O - O^(1)	V
RS 70	511	296	215	555	840	250 - 385	179	430	214	2”	134	1161 - 1296	221
RS 100	527	312	215	555	840	250 - 385	179	430	214	2”	134	1161 - 1296	221
RS 130	553	338	215	555	840	280 - 415	189	430	214	2”	134	1161 - 1296	221
RS 150	675	370	305	590	840	280 - 415	189	435	214	2”	134	1180 - 1315	221
RS 190	681	366	315	555	872	370 - 520	222	430	230	2”	150	1328 - —	262

МОДЕЛИ	D1	D2	Ø
RS 70	185	275-325	M12
RS 100	185	275-325	M12
RS 130	195	275-325	M12
RS 150	195	275-325	M12
RS 190	230	325-368	M16

МОДЕЛИ	X (1)	Y	Z	ВЕС, кг
RS 70	1405	700	660	70
RS 100	1405	700	660	73
RS 130	1405	700	660	76
RS 150	1400-1420	1000	660	110
RS 190	1400-1420	1000	660	115

Информационные материалы и документация

RS 70÷190, руководство по эксплуатации
