Газовые горелки двухступенчатые
GULLIVER BSD

регулирование:

Двухступенчатое

мин. мощность, кВт:

160/208

макс. мощность, кВт:

345

уровень выбросов:

Low NOx

Для получения коммерческого предложения с актуальной стоимостью горелки GULLIVER BSD или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

Двухступенчатые горелки GULLIVER BSD включают в себя несколько моделей мощностью от 19 до 250 кВт. Горелки идеально подходит для применения в бытовых теплосистемах и для обеспечения надежной работы промышленного котельного оборудования малой мощности.

Горелки оснащены скользящим фланцем компактных размеров для регулирования положения головы сгорания в топке, что делает их универсальными и позволяет устанавливать практически на любой котел, представленный на российском или европейском рынке.

Горелки GULLIVER BSD совместимы с газовыми рампами серии MB, которые подбираются в соответствии с характеристиками линии подачи газа.

Особенности горелок

Микропроцессорное устройство управления с функцией диагностики, удаленного сброса и блокировки
Малый уровень шума за счет корпуса с внутренней облицовкой из звукоизоляционного материала
Простой монтаж и обслуживание благодаря возможности доступа к компонентам горелки без съема с котла или другого оборудования
Калибровка воздуха горения с помощью заслонки и приводного усилителя
Электрическое соединения с розеткой / вилкой
Электрозащита IP X0D (IP 40)

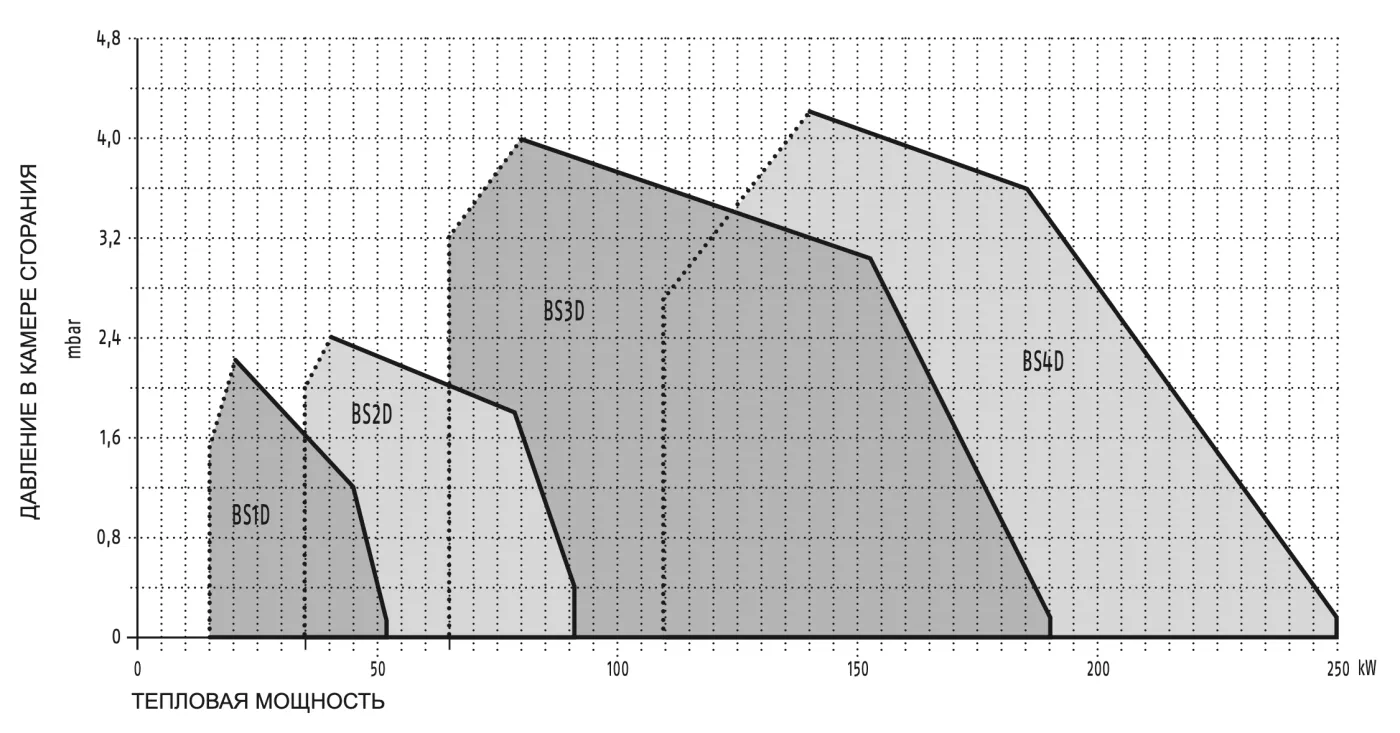

Графики рабочего диапазона

GULLIVER BSD

МОДЕЛИ			BS1D	BS2D	BS3D	BS4D
Регулирование мощности			Двухступенчатое
Режим модуляции на максимальной мощности			--
Сервопривод		тип	--
Сервопривод		время работы, с	--
Тепловая мощность		кВт	16/19 ÷ 52	35/40 ÷ 91	65/75 ÷ 190	110/140 ÷ 250
Тепловая мощность		Мкал/ч	13.8/16.3 ÷ 44.7	30.1/34.4 ÷ 78.3	55.9/68.8 ÷ 172	94.6/120.4 ÷ 215
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
G20	низшая теплотоворная способность	кВт•ч/куб. м	10
	плотность	кг/куб. м	0.71
	расход	куб. м/ч	1.6 ÷ 5.2	3.5 ÷ 9.1	6.5 ÷ 18.9	11 ÷ 24.6
G25	низшая теплотоворная способность	кВт•ч/куб. м	8.6
	плотность	кг/куб. м	0.78
	расход	куб. м/ч	1.9 ÷ 6	4 ÷ 10.6	7.6 ÷ 22	12.8 ÷ 28.6
LPG	низшая теплотоворная способность	кВт•ч/куб. м	25.8
	плотность	кг/куб. м	2.02
	расход	куб. м/ч	0.6 ÷ 2	1.3 ÷ 3.5	2.5 ÷ 7.3	4.3 ÷ 9.5
Вентилиятор		тип	Центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	40
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	1/50/230 (±10%)
Вспомогательное электроподключение		Ф/Гц/В	--
Блок управления		тип	MG569
Общая потребляемая мощность		кВт	0.15	0.18	0.35	0.53
Энергопотребление во вспомогательной цепи		кВт	--
Электрозащита		IP	X0D
Вентилятор	потребляемая мощность	кВт	0.09		0.15	0.25
	номинальный ток	A	0.6	0.7	1.6	1.9
	пусковой ток	A	2.4	2.8	6.4	7.6
	Электрозащита	IP	20
Трансформатор поджига		тип	Встроен в блок управления
		V1 - V2	230V - 8 kV
		I1 - I2	0.2 A - 12 mA
Рабочий режим			Прерывистый (не менее 1-й оставновки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	звуковое давление	дБ (A)	61	62	66	71
Уровень шума	звуковая мощность	дБ (A)	72	73	77	82
Gas G20	Выбросы CO	мг/кВт•ч	< 40
Gas G20	Выбросы NOx	мг/кВт•ч	< 80
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42 EC - 2009/142 EC - 2014/30 UE - 2014/35 UE
Соответствует			EN 676 - EN 12100
Сертификат			CE-0085BN0325

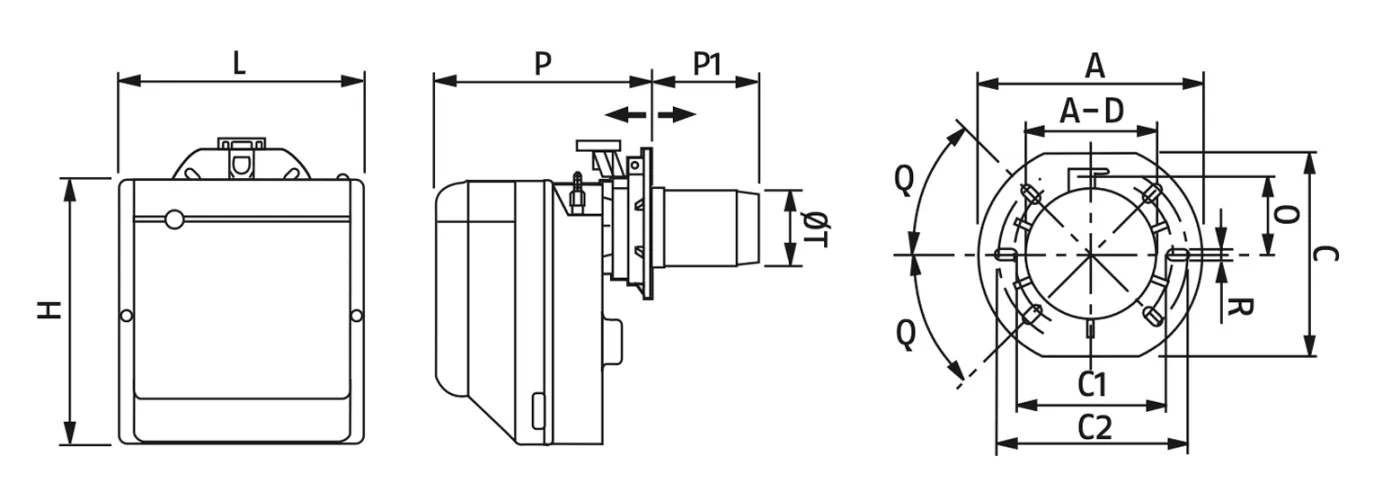

Габаритные размеры

GULLIVER BSD

МОДЕЛИ	A	B	C	D	E	E1	F	F2	H	I	L
BS1D	234	122	122	295	230	276	116	70	89	210	41
BS2D	255	125.5	125.5	325	238	252	114	100	106	230	45
BS3D	300	150	150	391	262	280	128	110	129	285	45
BS4D	300	150	150	392	271	301	168	145	137	286	45

МОДЕЛИ	A	C	C1	C2	F	O	Q	R
BS1D	89	167	140	170	192	66	45°	11
BS2D	106	167	140	170	192	66	45°	11
BS3D	129	201	160	190	216	76.5	45°	11
BS4D	137	203	170	200	218	80.5	45°	11

МОДЕЛИ	X	Y	Z	ВЕС, кг
BS1D	395	278	350	11
BS2D	405-593	298-300	375-380	12-14
BS3D	450-713	345	440-445	16-18
BS4D	510-713	345	440-445	18-20

Информационные материалы и документация

Gulliver BSD, руководство по эксплуатации
