Газовые горелки двухступенчатые
GULLIVER RSD

регулирование:

Двухступенчатое

мин. мощность, кВт:

160/208

макс. мощность, кВт:

345

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки GULLIVER RSD или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

Двухступенчатые газовые горелки серии GULLIVER RS разработаны для применения в домашних системах теплоснабжения и с технологическим котельным оборудованием малой мощности.

Горелки оснащены скользящим фланцем компактных размеров для регулирования положения головы сгорания в топке. Это позволяет устанавливать горелки на множество моделей отечественных и европейских котлов, представленных на российском рынке.

Горелки GULLIVER RS совместимы с газовыми рампами серии MB, имеющими соединительный фланец. Подключение горелки осуществляется с помощью проводной вилки.

Особенности горелок

Микропроцессорный блок управления с индикацией состояния и функцией диагностики неисправностей, а также возможностью удаленного сброса и блокировки
Низкий уровень шума за счет внутренней облицовки корпуса звукоизоляционным материалом
Простой монтаж и эксплуатационное обслуживание за счет возможности доступа к компонентам горелки в смонтированном состоянии
Калибровка воздуха горения с помощью заслонки и усилителя привода

Электрические соединения с розеткой / вилкой
Степень электрической защиты IP X0D (IP 40)

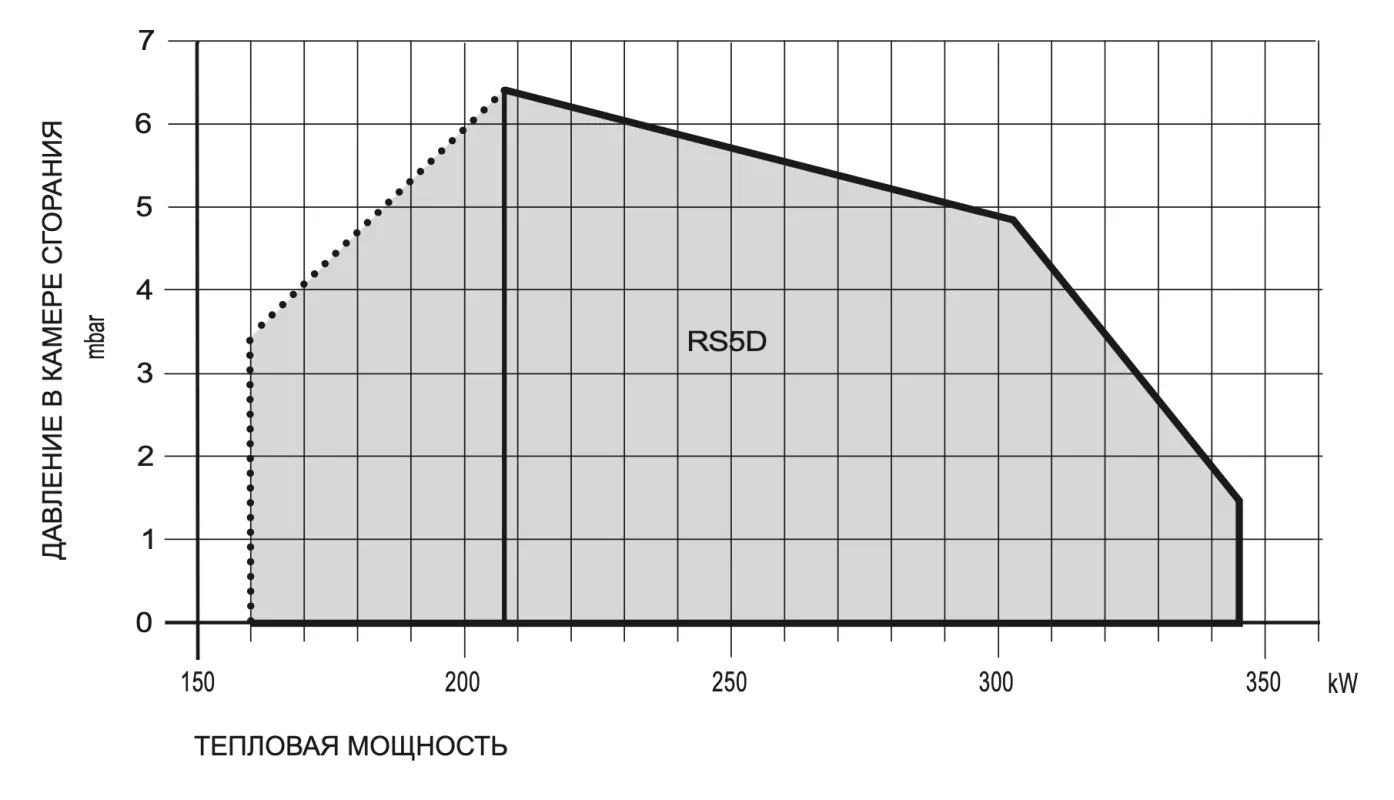

Графики рабочего диапазона

Gulliver RSD

МОДЕЛИ			RS5D
Регулирование мощности			Двухступенчатое
Режим модуляции на максимальной мощности			--
Сервопривод		тип	Berger
Сервопривод		время работы, с	3 ÷ 8
Тепловая мощность		кВт	160/208 ÷ 345
Тепловая мощность		Мкал/ч	137.6/178.8 ÷ 296.7
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
G20	низшая теплотоворная способность	кВт•ч/куб. м	10
	плотность	кг/куб. м	0.71
	расход	куб. м/ч	16/20.8 ÷ 34.5
G25	низшая теплотоворная способность	кВт•ч/куб. м	8.6
	плотность	кг/куб. м	0.78
	расход	куб. м/ч	18.6/24.2 ÷ 40.2
LPG	низшая теплотоворная способность	кВт•ч/куб. м	25.8
	плотность	кг/куб. м	2.02
	расход	куб. м/ч	6.2/8.1 ÷ 13.4
Вентилиятор		тип	Центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	40
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	1/50/230 (±10%)
Вспомогательное электроподключение		Ф/Гц/В	--
Блок управления		тип	MG569
Общая потребляемая мощность		кВт	0.450
Энергопотребление во вспомогательной цепи		кВт	--
Электрозащита		IP	X0D
Вентилятор	потребляемая мощность	кВт	0.25
	номинальный ток	A	2.0
	пусковой ток	A	7.8
	Электрозащита	IP	20
Трансформатор поджига		тип	Встроен в блок управления
		V1 - V2	230V - 8 kV
		I1 - I2	0.2 A - 12 mA
Рабочий режим			Прерывистый (не менее 1-й оставновки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	звуковое давление	дБ (A)	70
Уровень шума	звуковая мощность	дБ (A)	81
Gas G20	Выбросы CO	мг/кВт•ч	< 40
Gas G20	Выбросы NOx	мг/кВт•ч	< 120
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42 EC - 2009/142 EC - 2014/30 UE - 2014/35 UE
Соответствует			EN 676 - EN 12100
Сертификат			CE-0085BN0325

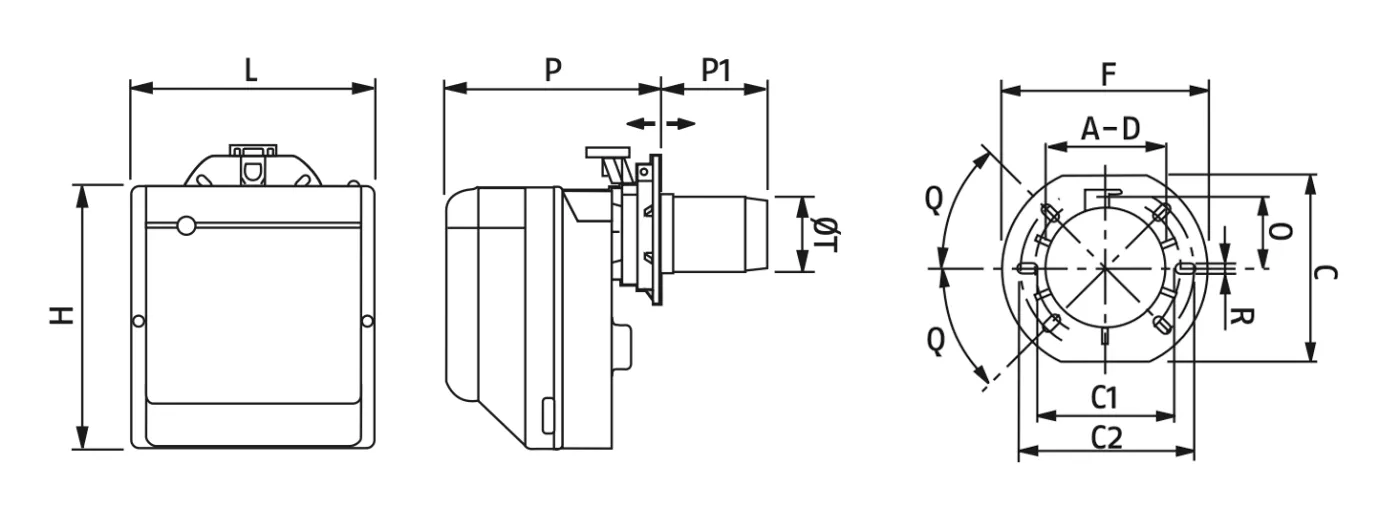

Габаритные размеры

Gulliver RSD

МОДЕЛИ	A	B	C	D	E	E1	F	F2	H	I	L
RS5D	300	150	150	392	278	300	203	225	137	286	45
RS5D TL	300	150	150	392	278	300	382	360	137	286	45

МОДЕЛИ	A	C	C1	C2	F	O	Q	R
RS5D	137	203	170	200	218	80.5	45°	11
RS5D TL	137	203	170	200	218	80.5	45°	11

МОДЕЛИ	X	Y	Z	ВЕС, кг
RS5D	600	345	430	18
RS5D TL	703	335	435	20

Информационные материалы и документация

Gulliver RSD, руководство по эксплуатации

Свяжитесь с нами для получения дополнительной информации

Газовые горелки GULLIVER RSD

мощность:

160 ÷ 345 кВт
