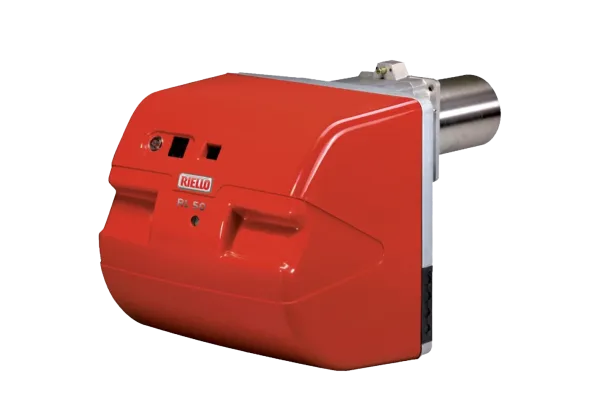

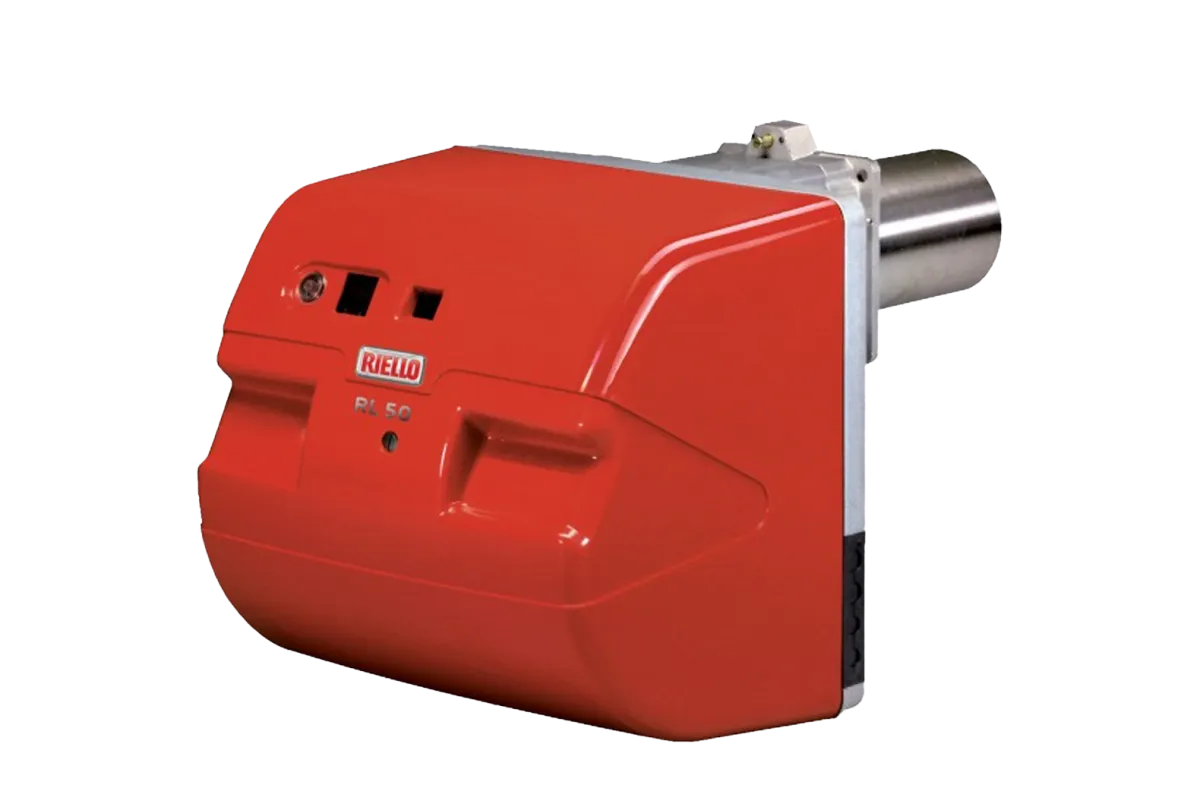

Газовые горелки с механическим модулированием
RS 45÷55/M BLU

регулирование:

Модуляционное

мин. мощность, кВт:

90/190

макс. мощность, кВт:

680

уровень выбросов:

Low NOx

Для получения коммерческого предложения с актуальной стоимостью горелки RS 45÷55/M BLU или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В модельном ряду горелок RS 45÷55/M BLU представлены горелки мощностью от 190 до 680 кВт, которые могут устанавливаться на водогрейные и термомасляные котлы, генераторы горячего воздуха.

Благодаря измененной конструкции голов сгорания горелки RS/M BLU в полной мере отвечают всё более строгим требованиям европейских и местных стандартов по сокращению выбросов в атмосферу.

Рабочий режим горелок может быть двухступенчатым прогрессивным или модуляционным благодаря установке дополнительного электронного модулятора. Режим горения обеспечивает сбалансированное соотношение по мощности и тепловой нагрузке.

Тщательное внимание уделено снижению уровня шума. Дополнительной шумоизоляцией снабжены вентиляционный контур и внутренняя поверхность корпуса.

RS 45÷55/M BLU могут быть легко адаптированы к различным линиям подачи газа с помощью газовых рамп серий MB и VGD, которые подбираются в процессе обработки заказа.

Особенности горелок

Низкий уровень выбросов NOx в соответствии с ЕN 676
Микропроцессорный блок управления с индикацией рабочего состояния и функциями диагностики, удаленного сброса и блокировки
Быстрый и простой монтаж, а также техобслуживание. Удобный доступ к основным компонентам горелки сохраняется и после монтажа на котел / теплогенератор
Регулирование состава воздушно-топливной смеси осуществляется усиленным приводным механическим кулачком, соединяющим воздушную заслонку с модулятором потока газа
Горелки совместимы с одноступенчатыми газовыми рампами
Калибровка головы сгорания возможна снаружи
Удобное электроподключение за счет легкого доступа к клеммнику или использованием розеток и вилок

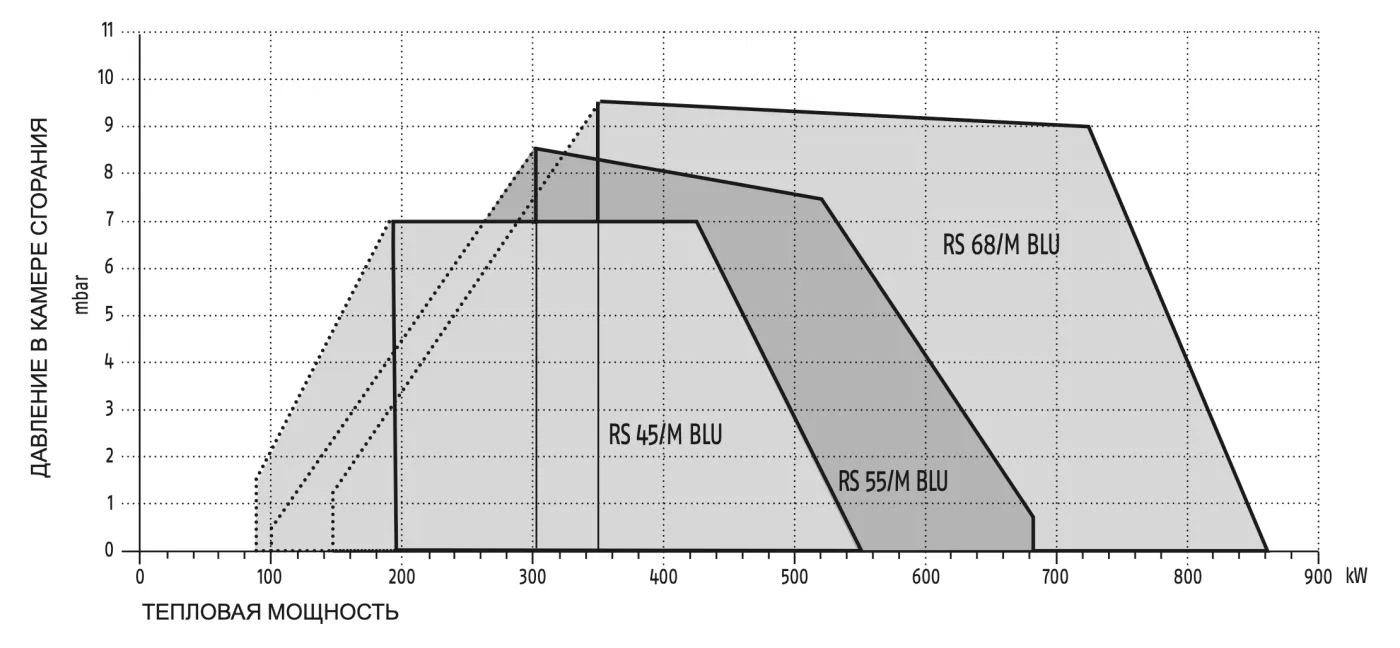

Графики рабочего диапазона

RS 45÷55/M BLU

МОДЕЛИ			RS 45/M BLU	RS 55/M BLU
Мощность (1)	max	кВт	190÷570	300÷680
	max	Мкал/ч	164÷491	259÷586
	min	кВт	90	100
	min	Мкал/ч	78	86
Потребление топлива			Природный газ: G20 (метан) - G25 - G31	Природный газ: G20 (метан) - G21 - G22 - G23 - G25
Давление газа при макс. мощности G20 / G25 (2)		мбар	18.0/27.0	15.2/20.0
Рабочий режим			Непрерывный (не менее 1-й остановки каждые 72 ч) Двухступенчатый прогрессивный или модуляционный с комплектом доп. оборудования	Прерывистый
Применение			Водогрейные котлы, паровые котлы и парогенераторы, котлы на диатермическом масле
Температура воздуха горения		°C	0-40
Температура воздуха горения		°C max	60
Уровень шума (3)	Звуковое давление	дБ(A)	70	64
Уровень шума (3)	Звуковая мощность	дБ(A)	81	75
ЭЛЕКТРОПИТАНИЕ
Основное электропитание			1N ~ 230V 50Hz	230-400 с нулем +/-10% 50Hz 3-х фазное
Вентилятор		об/мин	2800	2850
		V	230	230-400
		кВт	0.42	1.1
		A	2.6	4.0-2.3
Трансформатор поджига		V1 - V2 I1 - I2	230 V - 1 x 15 kV 1 A - 25 mA	220-240V - 1 x 15 kV 1 A - 25 mA
Потребляемая мощность		Вт max	820	1500
Электрозащита			IP40
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/CE- 2016/426/EU - 2014/30/EU - 2014/35/EU
Соответствует			EN 676 - EN 12100
Сертификат			CE-0123CT1607	CE-0085CM0293

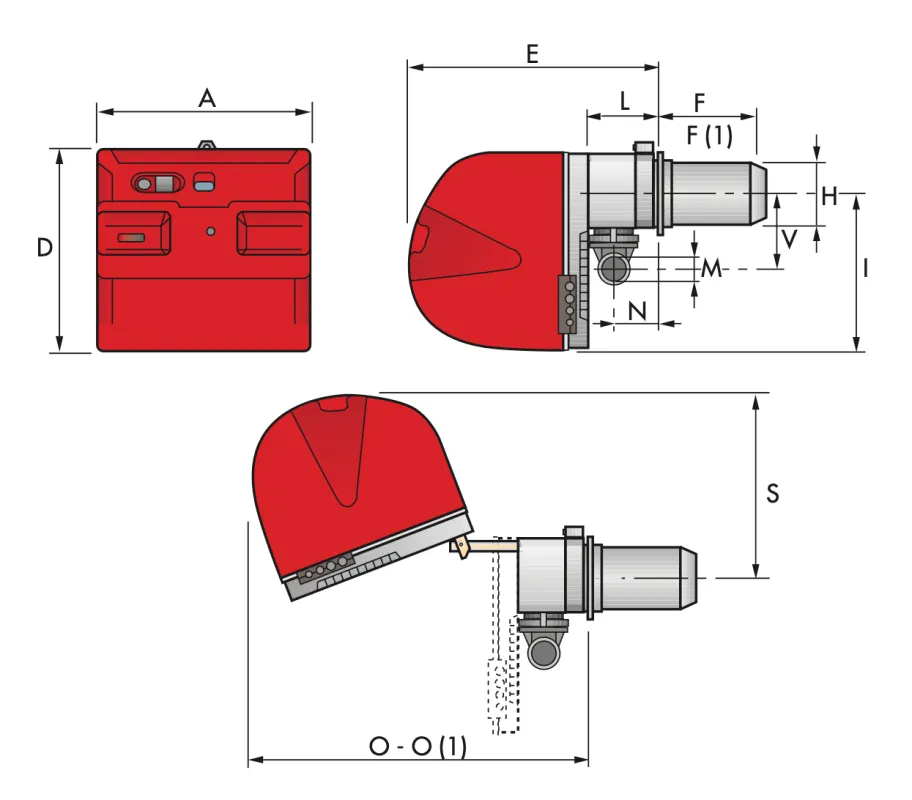

Габаритные размеры

RS 45÷55/M BLU

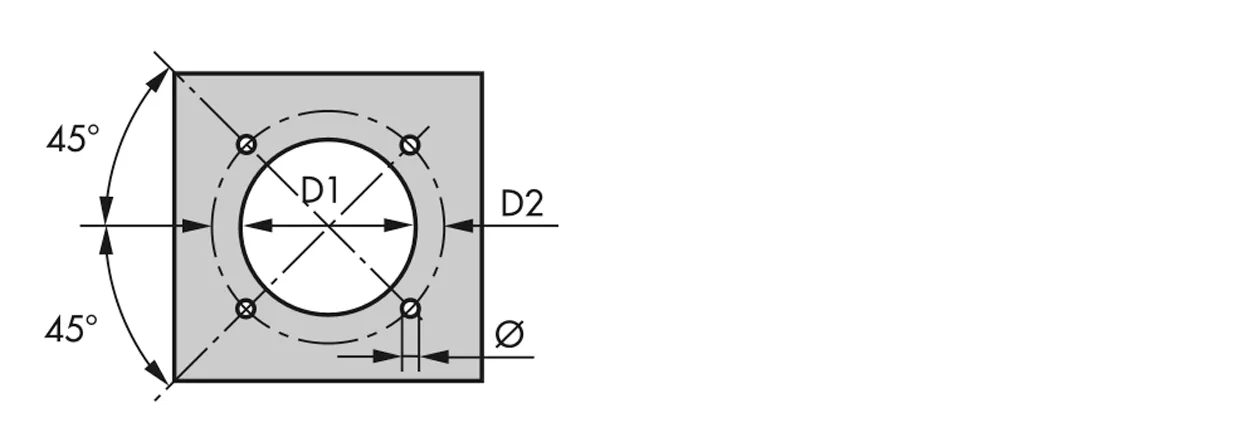

Посадочные размеры

МОДЕЛИ	A	B	D	E	F	F(1)	H	I	L	M	N	O	O(1)	S	V
RS 45/M BLU	476	–	474	580	192	327	160	352	164	1"1/2	108	810	810	367	168
RS 55/M BLU	533	300	490	640	255	390	189	352	222	2"	134		–	–	221

МОДЕЛИ	D1	D2	ø
RS 45/M BLU	165	224	M8
RS 55/M BLU	195	275-325	M12

МОДЕЛИ	X(1)	Y	Z	кг
RS 45/M BLU	1015	500	630	48
RS 55/M BLU	1405	700	660	44
