Газовые горелки с механическим модулированием
RS 68÷200/M BLU

регулирование:

модуляционное

мин. мощность, кВт:

350/350

макс. мощность, кВт:

2400

уровень выбросов:

Low NOx

Для получения коммерческого предложения с актуальной стоимостью горелки RS 68÷200/M BLU или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В модельном ряду газовых модуляционных горелок RS 68÷200/M BLU представлены горелки мощностью от 350 до 2400 кВт, которые могут устанавливаться на водогрейные и термомасляные котлы, генераторы горячего воздуха.

Благодаря измененной конструкции голов сгорания горелки RS/M BLU в полной мере отвечают всё более строгим требованиям европейских и местных стандартов по сокращению выбросов в атмосферу.

Рабочий режим горелок может быть двухступенчатым прогрессивным или модуляционным благодаря установке дополнительного электронного модулятора. Режим горения обеспечивает сбалансированное соотношение по мощности и тепловой нагрузке.

Тщательное внимание уделено снижению уровня шума. Дополнительной шумоизоляцией снабжены вентиляционный контур и внутренняя поверхность корпуса.

RS 68÷200/M BLU могут быть легко адаптированы к различным линиям подачи газа с помощью газовых рамп серий MB и VGD, которые подбираются в процессе обработки заказа.

Особенности горелок

Низкий уровень выбросов NOx в соответствии с ЕN 676
Микропроцессорный блок управления с индикацией рабочего состояния и функциями диагностики, удаленного сброса и блокировки
Быстрый и простой монтаж, а также техобслуживание. Удобный доступ к основным компонентам горелки сохраняется и после монтажа на котел / теплогенератор
Регулирование состава воздушно-топливной смеси осуществляется усиленным приводным механическим кулачком, соединяющим воздушную заслонку с модулятором потока газа
Горелки совместимы с одноступенчатыми газовыми рампами
Калибровка головы сгорания возможна снаружи
Удобное электроподключение за счет легкого доступа к клеммнику или использованием розеток и вилок

Графики рабочего диапазона

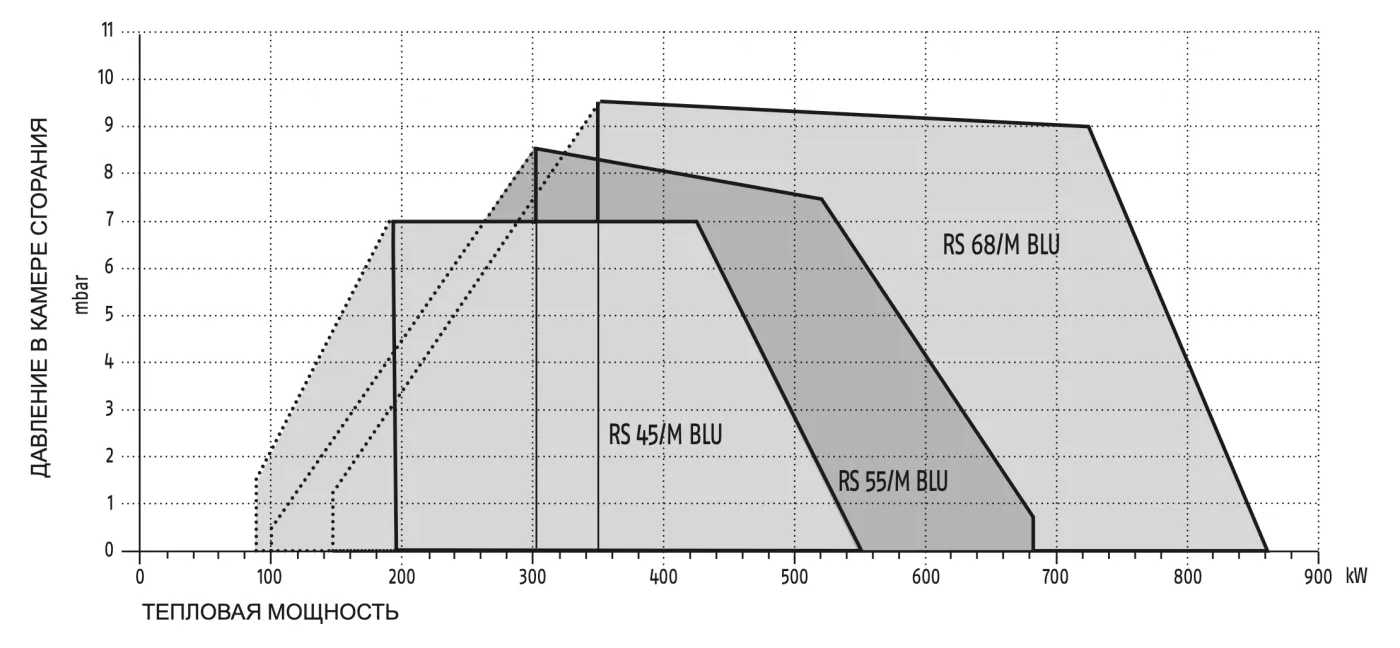

RS 68/M BLU

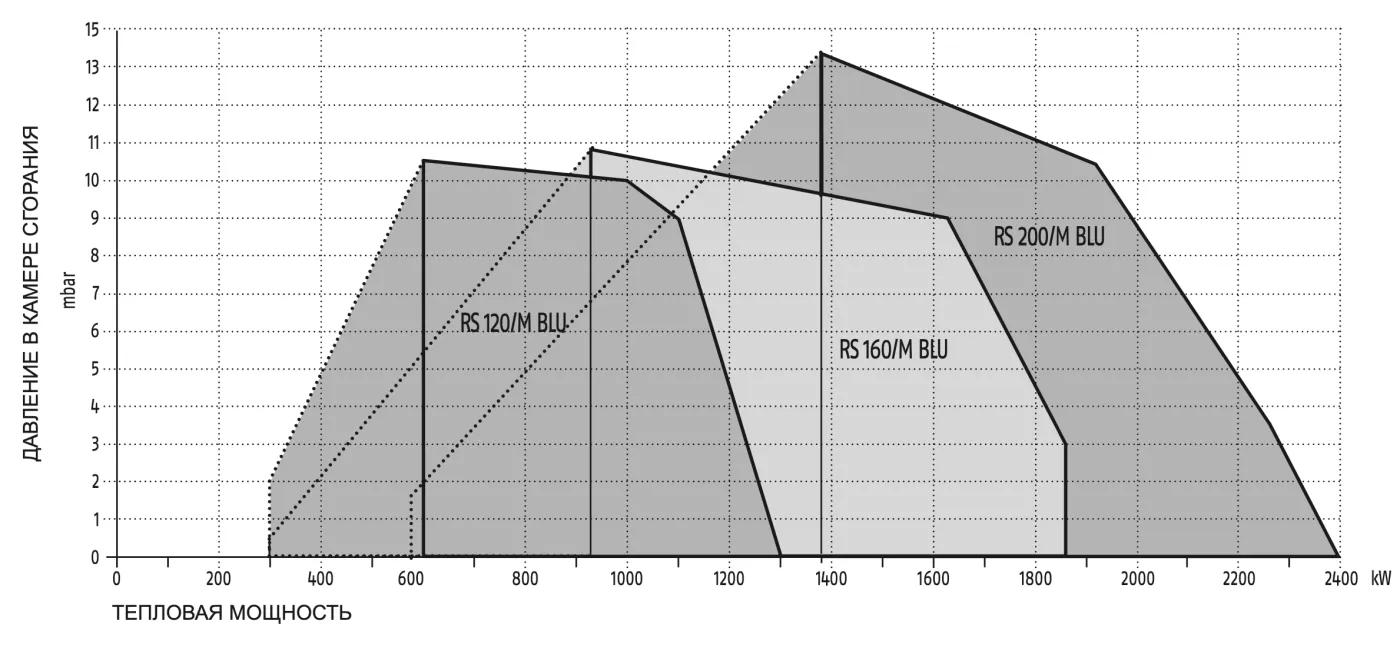

RS 120÷200/M BLU

МОДЕЛИ			RS 68/M BLU	RS 120/M BLU	RS 160/M BLU		RS 200/M BLU
Мощность (1)	max	кВт	350÷860	600÷1300	930÷1860		1380÷2400
	max	Мкал/ч	301÷740	516÷1118	800÷1600		1187÷2064
	min	кВт	150	300	300		550
	min	Мкал/ч	130	258	258		473
Потребление топлива			Природный газ: G20 (метан) - G21 - G22 - G23 - G25				Природный газ: G20 (метан) - G21 - G22 - G23 - G25 - G31
Давление газа при макс. мощности(2) Газ: G20 / G25 Газ: G31		мбар	11.7/17.3	22.5/33.3	18/24		28.0/35.6 19.6
Сервопривод	тип		SQN…
Сервопривод			30c при 90°	30с при 90°	22.6с при 90°		22.6с при 90°
Рабочий режим			Непрерывный двухступенчатый прогрессивный или модуляционный с комплектом доп. оборудования		Прерывистый (мин. не менее 1-й остановки каждые 24 ч) Двухступенчатый прогрессивный или модуляционный с комплектом доп. оборудования
Применение			Водогрейные котлы, паровые котлы и парогенераторы, котлы на диатермическом масле
Температура воздуха горения		°C	0-40
Температура воздуха горения		°C max	60
Уровень шума (3)	Звуковое давление	дБ(A)	77	78.5	80.5		83.0
Уровень шума (3)	Звуковая мощность	дБ(A)	88	89.5	91.5		94.0
ЭЛЕКТРОПИТАНИЕ
Основное электропитание			230-400 с нулем +/-10% 50Hz 3-х фазное		400 с нулем +/-10% 50Hz 3-х фазное	230 с нулем +/-10% 50Hz 3-х фазное	3 ~ 230/400V +/-10% 50Hz	3 ~ 220/380V +/-10% 60Hz
Вентилятор		об/мин	2860	2860	2900	2900	2910	3400
		V	230/400	230-400	400	230	230/400	220/380
		кВт	1.5	1.1	4.5	4.5	5.5	4.5
		A	5.5-3.4	4.0-2.3	–	–	–	–
Ток ускорения		A	–	–	8.7	15	18.2-10.5	16.6-9.6
Рабочий ток		A	–	–	81	141	143-83	136-79
Трансформатор поджига		V1 - V2 I1 - I2	230V - 1 x 8 kV 1 A - 20 mA				230 V - 1 x 5 kV 1 A - 20 mA
Потребляемая мощность		Вт max	2200	2200	4500		6500	5800
Электрозащита			IP44
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/CE- 2016/426/EU - 2014/30/EU - 2014/35/EU
Соответствует			EN 676 - EN 12100
Сертификат			CE-0085BM0452	CE-0085BM04			CE-0085BT0414

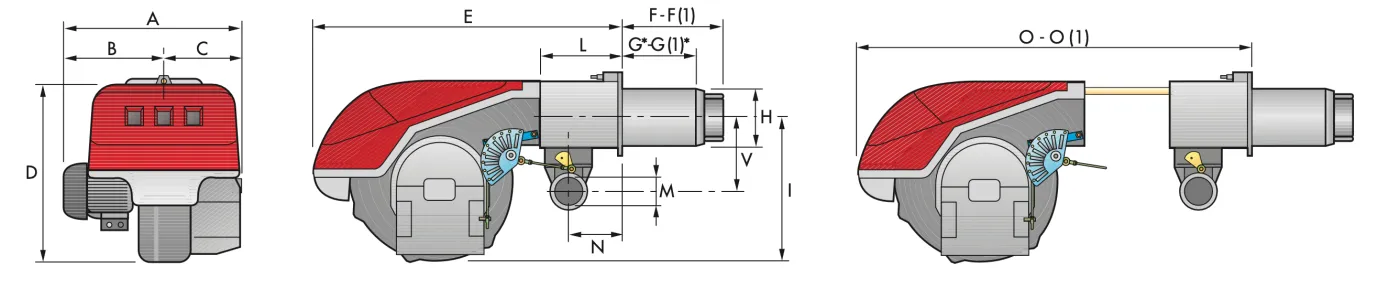

Габаритные размеры

RS 68÷200/M BLU

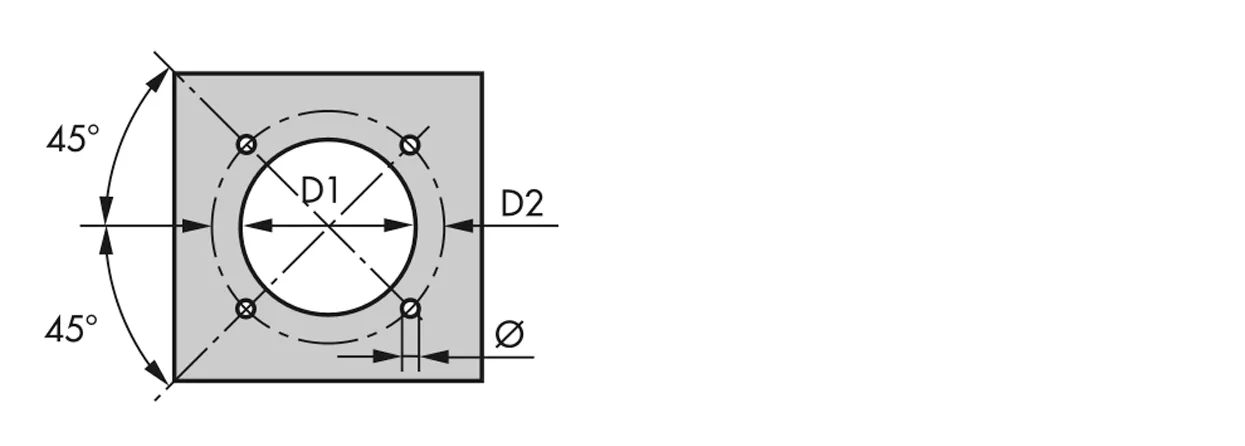

Посадочные размеры

МОДЕЛИ	A	B	C	D	E	F	F(1)	G	G(1)*	H	I	L	M	N	O(1)	V
RS 68/M BLU	527	312	215	555	840	255	390	200	335	189	430	214	2"	134	1296	221
RS 120/M BLU	553	338	215	555	840	255	390	200	335	189	430	214	2"	134	1296	221
RS 160/M BLU	671	366	305	555	863	373	503	272	402	221	436	221	2"	141	1296	264
RS 200/M BLU	737	432	305	555	863	373	503	272	402	221	436	221	2"	141	1296	264

МОДЕЛИ	D1	D2	ø
RS 68/M BLU	195	275-325	M12
RS 120/M BLU	195	275-325	M12
RS 160/M BLU	230	325-368	M12
RS 200/M BLU	230	325-368	M16

МОДЕЛИ	X(1)	Y	Z	кг
RS 68/M BLU	1405	700	660	78
RS 120/M BLU	1405	700	660	84
RS 160/M BLU	1405-1420	1000	660	89
RS 200/M BLU	1405-1421	1000	660	125

Информационные материалы и документация

RS 68÷120/M BLU, руководство по эксплуатации RS 160/M BLU, руководство по эксплуатации RS 200/M BLU, руководство по эксплуатации
