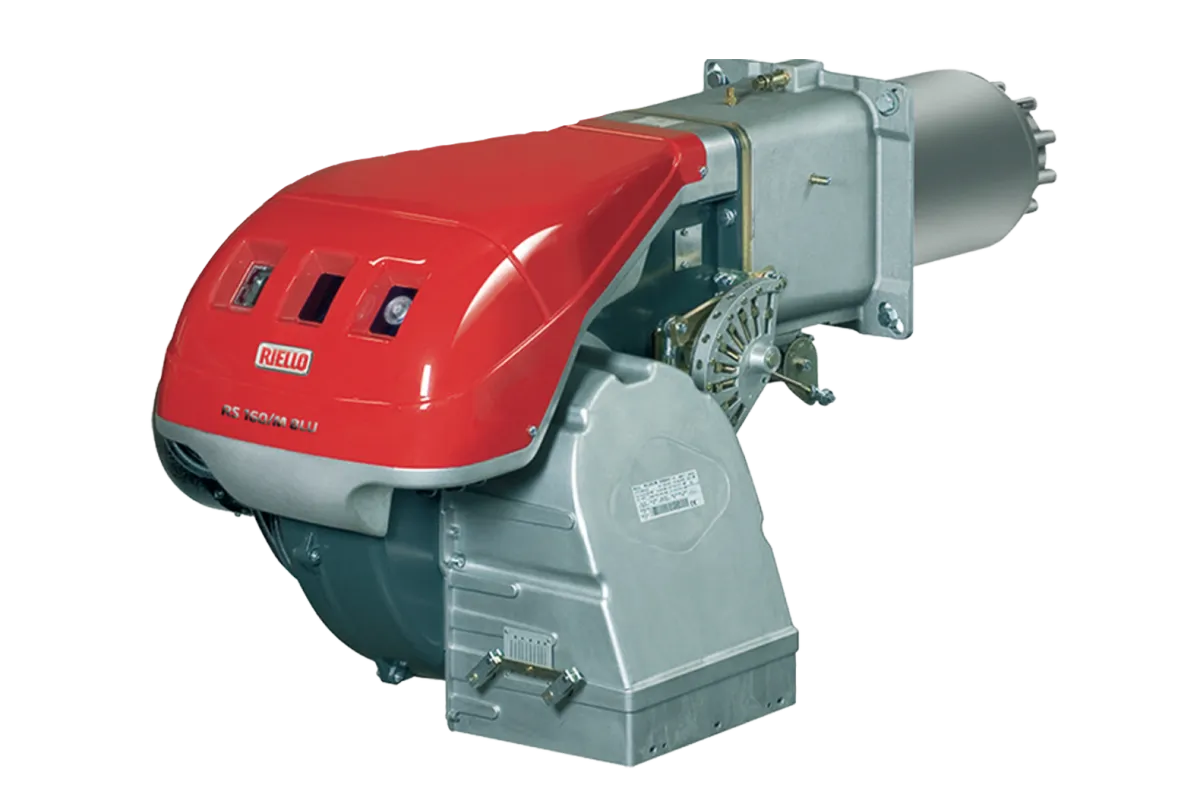

Газовые горелки с механическим модулированием
RS 25÷35/M BLU

регулирование:

Модуляционное

мин. мощность, кВт:

44/125

макс. мощность, кВт:

480

уровень выбросов:

Low NOx

Для получения коммерческого предложения с актуальной стоимостью горелки RS 25÷35/M BLU или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В модельном ряду горелок RS 25÷35/M BLU представлены горелки мощностью от 45 до 480 кВт, которые могут устанавливаться на водогрейные и термомасляные котлы, генераторы горячего воздуха.

Благодаря измененной конструкции голов сгорания горелки RS/M BLU в полной мере отвечают всё более строгим требованиям европейских и местных стандартов по сокращению выбросов в атмосферу.

Рабочий режим горелок может быть двухступенчатым прогрессивным или модуляционным благодаря установке дополнительного электронного модулятора. Режим горения обеспечивает сбалансированное соотношение по мощности и тепловой нагрузке.

Тщательное внимание уделено снижению уровня шума. Дополнительной шумоизоляцией снабжены вентиляционный контур и внутренняя поверхность корпуса.

RS 25÷35/M BLU могут быть легко адаптированы к различным линиям подачи газа с помощью газовых рамп серий MB и VGD, которые подбираются в процессе обработки заказа.

Особенности горелок

Микропроцессорный блок управления с индикацией рабочего состояния и функциями диагностики, удаленного сброса и блокировки
Быстрый и простой монтаж, а также техобслуживание. Удобный доступ к основным компонентам горелки сохраняется и после монтажа на котел / теплогенератор
Регулирование состава воздушно-топливной смеси осуществляется усиленным приводным механическим кулачком, соединяющим воздушную заслонку с модулятором потока газа
Горелки совместимы с одноступенчатыми газовыми рампами
Калибровка головы сгорания возможна снаружи
Удобное электроподключение за счет легкого доступа к клеммнику или использованием розеток и вилок

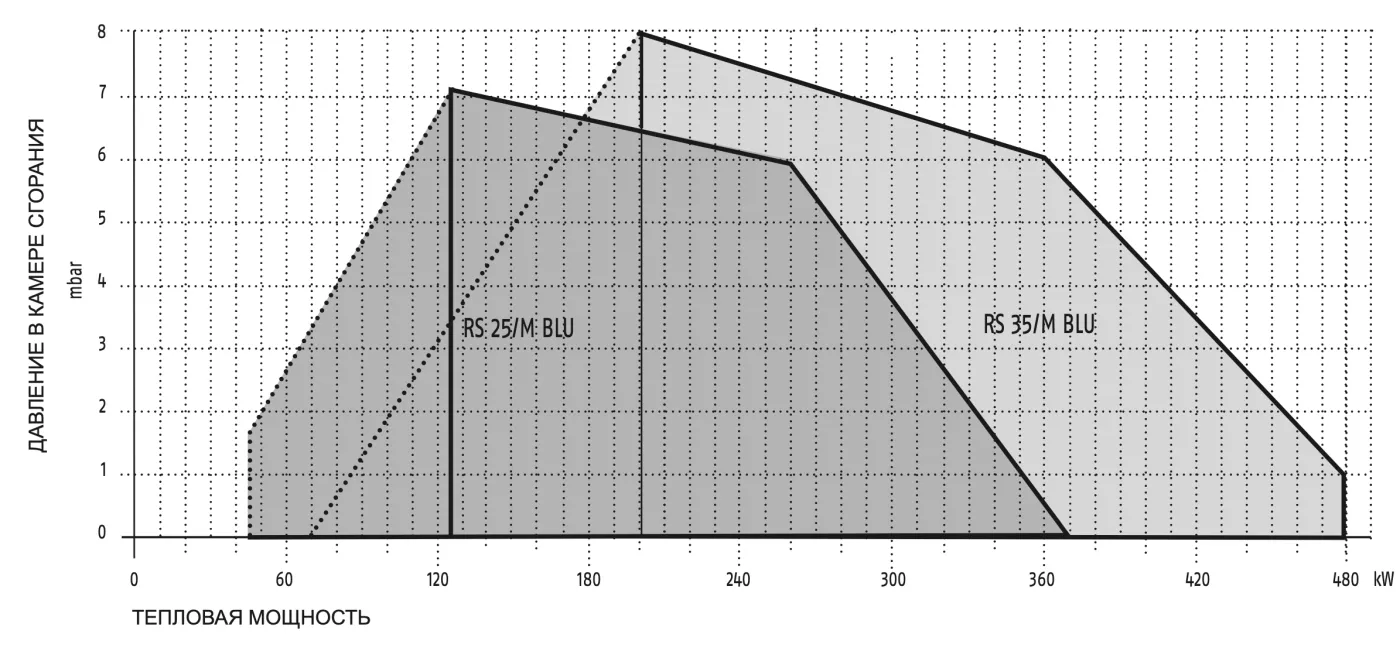

Графики рабочего диапазона

RS/M 25-35 BLU

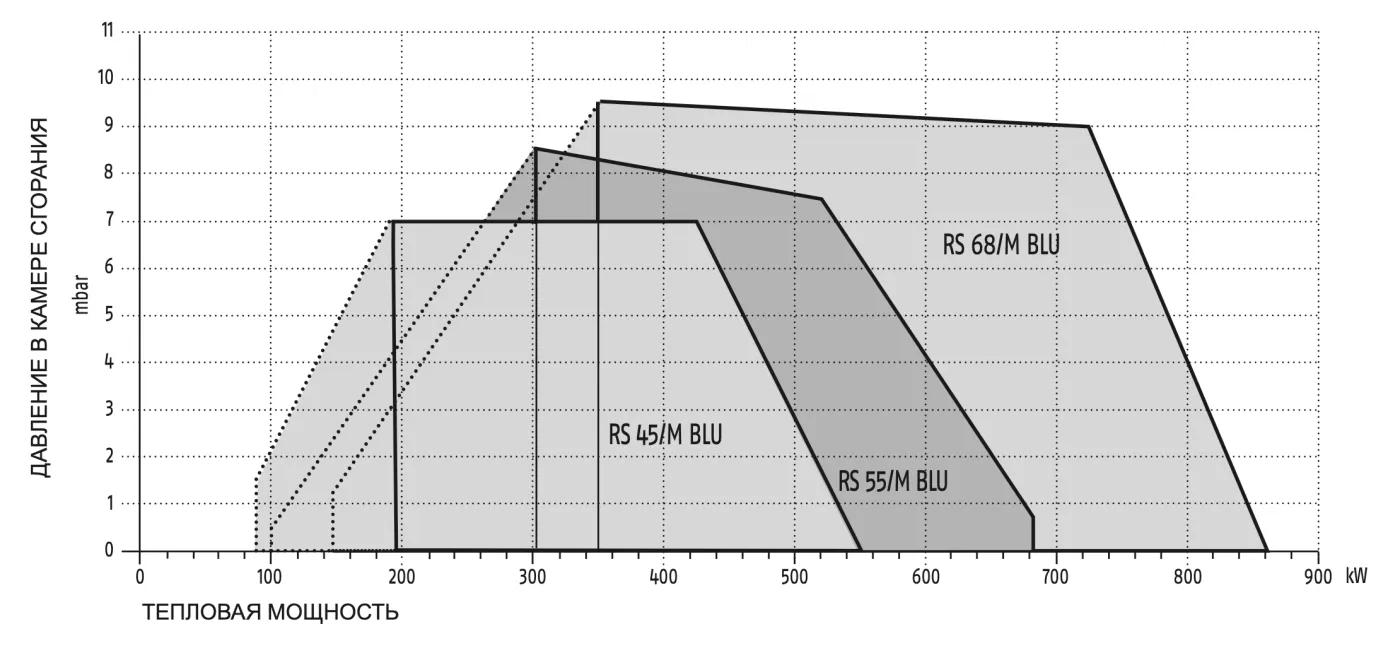

RS/M 45-68 BLU

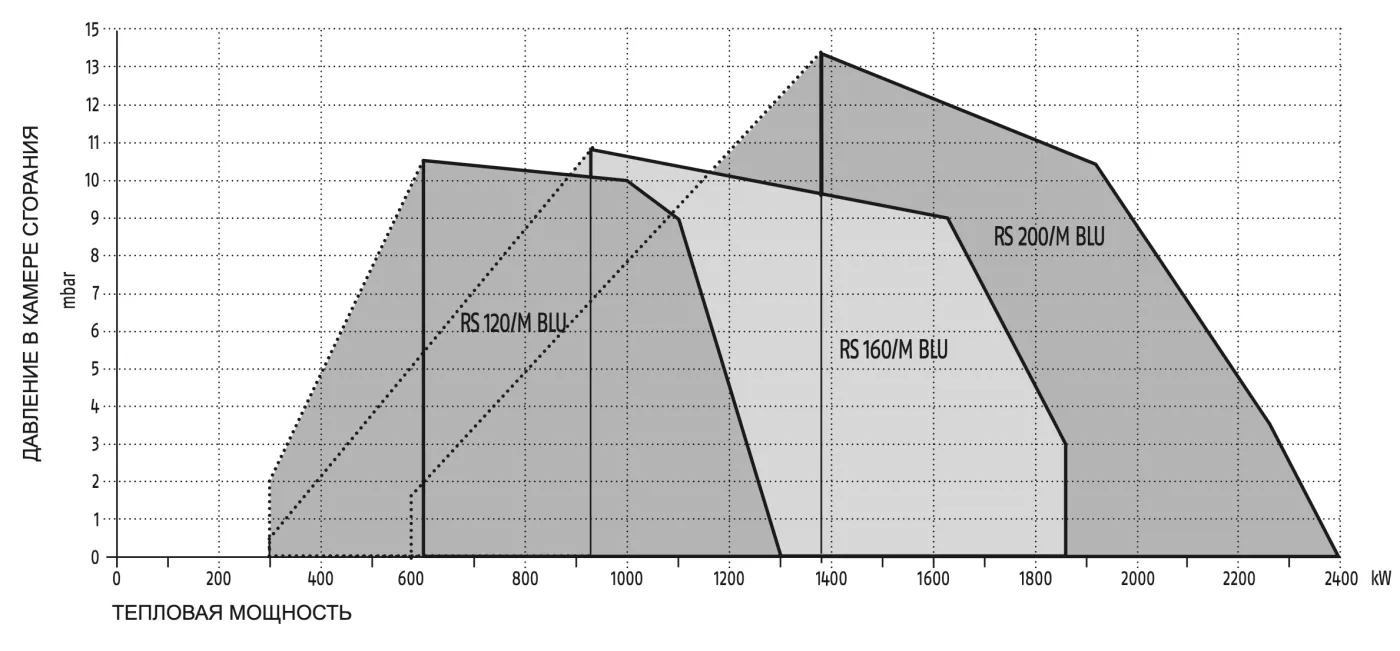

RS/M 120-200 BLU

МОДЕЛИ			RS 25/M BLU	RS 35/M BLU
Мощность (1)	max	кВт	125÷370	202÷480
	max	Мкал/ч	108÷320	174÷413
	min	кВт	45	72
	min	Мкал/ч	39	62
Потребление топлива			Природный газ: G20 (метан) - G21 - G22 - G23 - G25
Давление газа при макс. мощности G20 / G25		мбар	15.6/21.8	14.1/24.7
Сервопривод	тип		SQN..
Сервопривод			24с At 90°
Рабочий режим			Прерывистый (не менее 1-й остановки каждые 24 ч) Двухступенчатый прогрессивный или модуляционный с комплектом доп. оборудования
Применение			Водогрейные котлы, паровые котлы и парогенераторы, котлы на диатермическом масле
Температура воздуха горения		°C	0-40
Температура воздуха горения		°C max	60
Уровень шума (3)	звуковое давление	дБ(A)	68	70
Уровень шума (3)	звуковая мощность	дБ(A)	79	81
ЭЛЕКТРОПИТАНИЕ
Основное электропитание			230V ~ +/-10% 50/60Hz однофазное	230V ~ +/-10% 50/60Hz однофазное	230/400V с нулем ~ +/-10% 50/60Hz 3-х фазное
Вентилятор		об/мин	2800	2800	2780
		V	220-240	220-240	220/240-380/415
		кВт	0.3	0.42	0.45
Ток ускорения		A	15	17	14-10
Рабочий ток		A	3.2	3.5	2-1.4
Конденсатор		µF/V	12.5/260	12.5/420	–
Трансформатор поджига		V1 - V2 I1 - I2	230 V - 1 x 15 kV 1 A - 25 mA
Потребляемая мощность		Вт max	600	700	750
Электрозащита			IP40
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/CE- 2016/426/EU - 2014/30/EU - 2014/35/EU
Соответствует			EN 676 - EN 121
Сертификат			CE-0085BR0379
