Газовые горелки с механическим модулированием
RS 50÷64/M

регулирование:

Модуляционное

мин. мощность, кВт:

80/285

макс. мощность, кВт:

850

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RS 50÷64/M или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В модельном ряду горелок RS 50÷64/M представлены горелки мощностью от 285 до 850 кВт, которые могут устанавливаться на водогрейные и термомасляные котлы, генераторы горячего воздуха.

Рабочий режим горелок может быть двухступенчатым прогрессивным или модуляционным благодаря установке дополнительного электронного модулятора. Режим горения обеспечивает сбалансированное соотношение по мощности и тепловой нагрузке.

Тщательное внимание уделено снижению уровня шума. Дополнительной шумоизоляцией снабжены вентиляционный контур и внутренняя поверхность корпуса.

RS 50÷64/M могут быть легко адаптированы к различным линиям подачи газа с помощью газовых рамп серий MB и VGD, которые подбираются в процессе обработки заказа.

Особенности горелок

Микропроцессорный блок управления с индикацией рабочего состояния и функциями диагностики, удаленного сброса и блокировки
Быстрый и простой монтаж, а также техобслуживание. Удобный доступ к основным компонентам горелки сохраняется и после монтажа на котел / теплогенератор
Регулирование состава воздушно-топливной смеси осуществляется усиленным приводным механическим кулачком, соединяющим воздушную заслонку с модулятором потока газа
Горелки совместимы с одноступенчатыми газовыми рампами
Калибровка головы сгорания возможна снаружи
Удобное электроподключение за счет легкого доступа к клеммнику или использованием розеток и вилок

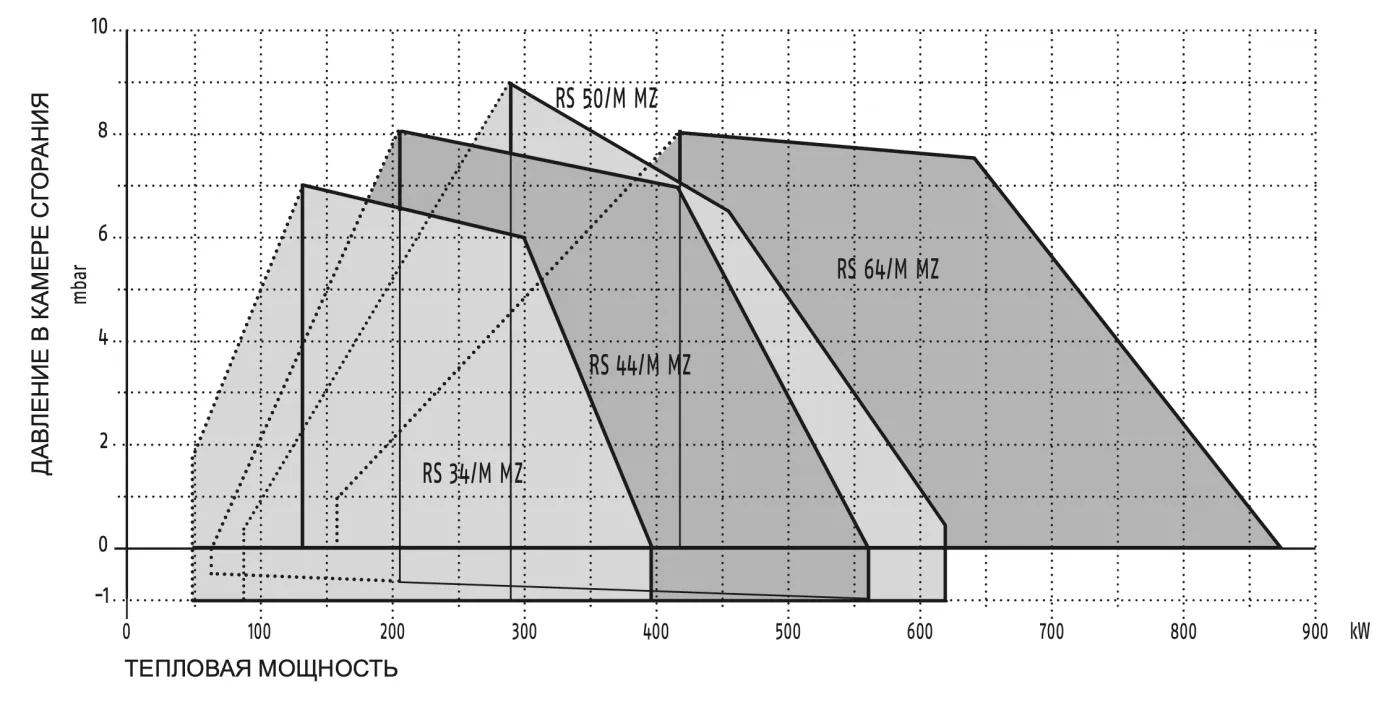

Графики рабочего диапазона

RS 50÷64/M

МОДЕЛИ			RS 50/M MZ	RS 64/M MZ
Рабочий режим			Модуляционный (с регулятором и аксессуарами для датчиков)
Режим модуляции на максимальной мощности			6 ÷ 1
Сервопривод		тип	SQN90
Сервопривод		время работы, с	24
Тепловая мощность		кВт	80/285 ÷ 630	150/400 ÷ 850
Тепловая мощность		Мкал/ч	69/245 ÷ 542	130/345 ÷ 730
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
G20	низшая теплотоворная способность	кВт•ч/куб. м	10
	плотность	кг/куб. м	0,71
	расход	куб. м/ч	8,5/29 ÷ 58	15/40 ÷ 85
G25	низшая теплотоворная способность	кВт•ч/куб. м	8,6
	плотность	кг/куб. м	0,78
	расход	куб. м/ч	10/34 ÷ 68	17/47 ÷ 99
LPG	низшая теплотоворная способность	кВт•ч/куб. м	25,8
	плотность	кг/куб. м	2,02
	расход	куб. м/ч	4/11 ÷ 23	6/16 ÷ 33
Вентилиятор		тип	Центробежный с лопастями обратного изгиба	Центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	3/50/230-400~(±10%)	3/50/230-400~(±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50/230~(±10%)	1/50/230~(±10%)
Блок управления		тип	RMG/M
Общая потребляемая мощность		кВт	0,75	1,4
Энергопотребление во вспомогательной цепи		кВт	0,12	0,3
Электрозащита		IP	44	40
Вентилятор	потребляемая мощность	кВт	0,65	1,1
	номинальный ток	A	3 - 1,7	4,8 - 2,8
	пусковой ток	A	13,8 - 8	22 - 13
	Электрозащита	IP	54
		V1 - V2	230V - 1x8 kV	230V - 1x15 kV
		I1 - I2	1A - 20 mA	1A - 25 mA
Рабочий режим			Прерывистый (не менее 1-й оставновки каждые 24 ч) - Непрерывный (не менее 1-й остановки каждые 72 ч), опционально
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	звуковое давление	дБ (A)	72	76
Уровень шума	звуковая мощность	дБ (A)	83	87
Gas G20	Выбросы CO	мг/кВт•ч	< 40	< 40
Gas G20	Выбросы NOx	мг/кВт•ч	< 130	< 120
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 2016/426/EU - 2014/30/EU - 2014/35/EU
Соответствует			EN 676
Сертификат			CE 0085AQ0709	CE 0085BR0558

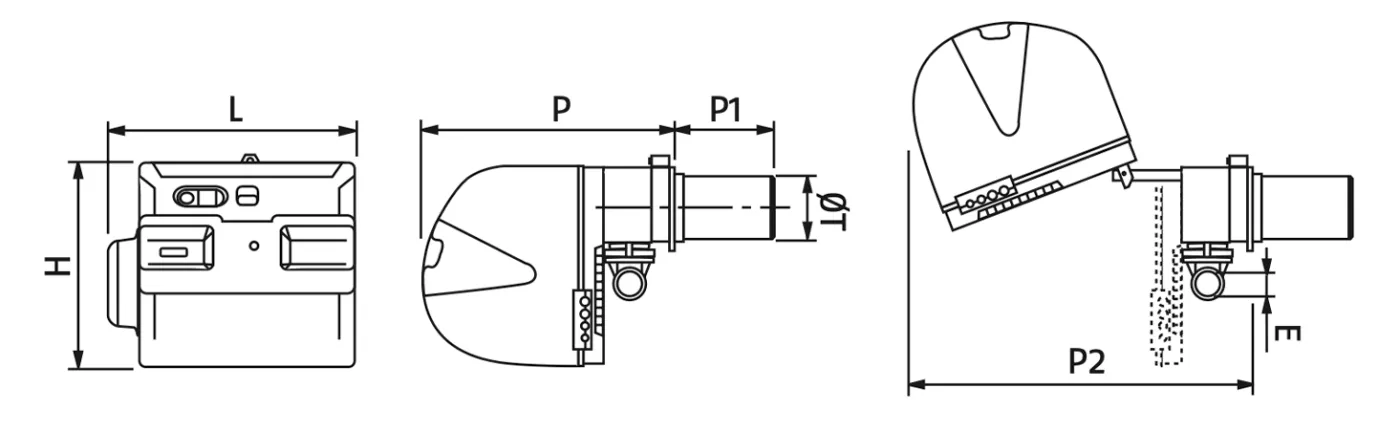

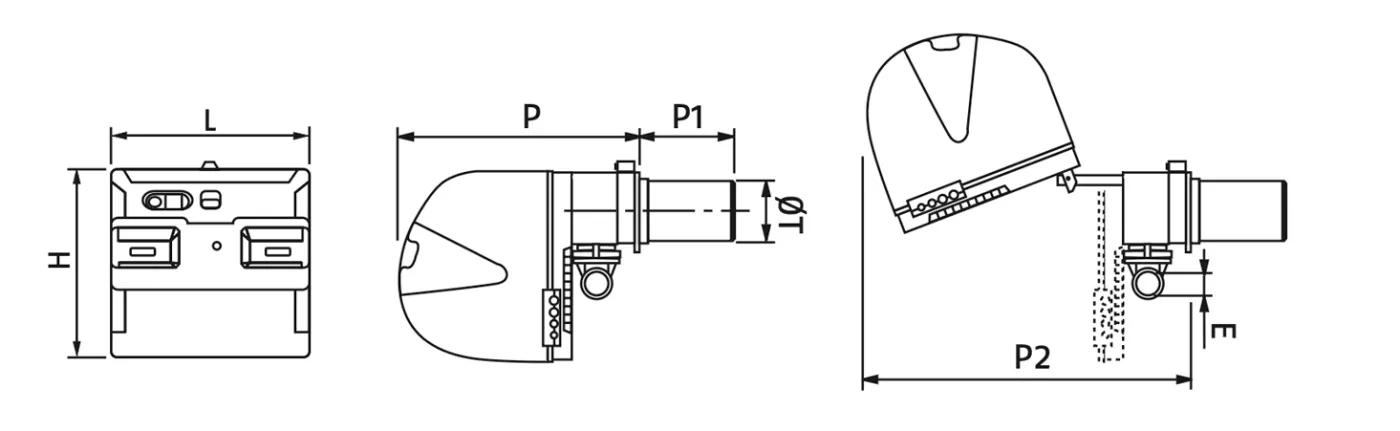

Габаритные размеры

RS 50/M

RS 64/M

МОДЕЛИ	A	B	D	E	F - F^(1)	H	I	L	M	N	O - O^(1)	P	V
RS 50/M MZ	476	—	474	580	216 - 351	152	352	164	1"^1/2	108	810	719	168
RS 64/M MZ	533	300	490	640	250 - 385	179	352	222	2”	134	870 - —	—	221

МОДЕЛИ	D1	D2	Ø
RS 50/M MZ	160	224	M8
RS 64/M MZ	185	275-325	M12

МОДЕЛИ	X (1)	Y	Z	ВЕС, кг
RS 50/M MZ	1200	502	520	41
RS 64/M MZ	1200	580	520	42
