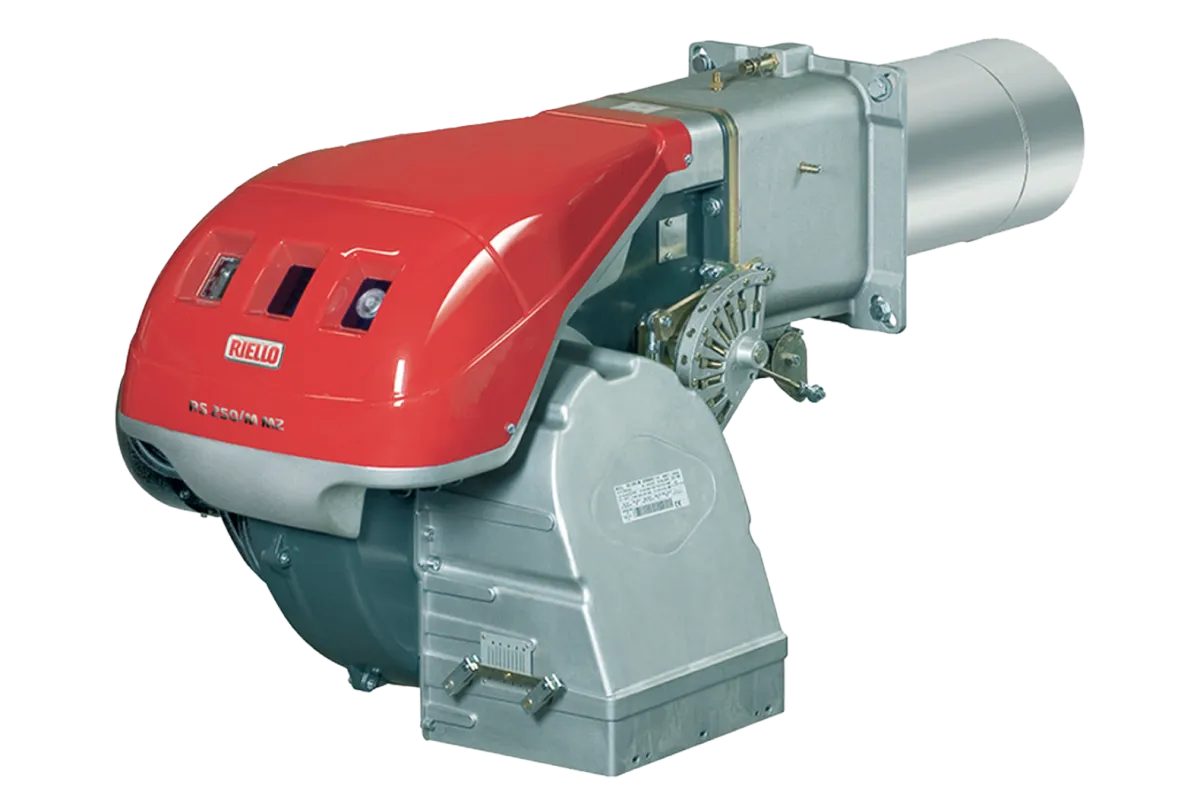

Газовые горелки с механическим модулированием
RS 70÷250/M

регулирование:

Модуляционное

мин. мощность, кВт:

150/470

макс. мощность, кВт:

2650

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RS 70÷250/M или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В модельном ряду горелок RS 70÷250/M представлены горелки мощностью от 470 до 2650 кВт, которые могут устанавливаться на водогрейные и термомасляные котлы, генераторы горячего воздуха.

Рабочий режим горелок может быть двухступенчатым прогрессивным или модуляционным благодаря установке дополнительного электронного модулятора. Режим горения обеспечивает сбалансированное соотношение по мощности и тепловой нагрузке.

Тщательное внимание уделено снижению уровня шума. Дополнительной шумоизоляцией снабжены вентиляционный контур и внутренняя поверхность корпуса.

RS 70÷250/M могут быть легко адаптированы к различным линиям подачи газа с помощью газовых рамп серий MB и VGD, которые подбираются в процессе обработки заказа.

Особенности горелок

Микропроцессорный блок управления с индикацией рабочего состояния и функциями диагностики, удаленного сброса и блокировки
Быстрый и простой монтаж, а также техобслуживание. Удобный доступ к основным компонентам горелки сохраняется и после монтажа на котел / теплогенератор
Регулирование состава воздушно-топливной смеси осуществляется усиленным приводным механическим кулачком, соединяющим воздушную заслонку с модулятором потока газа
Горелки совместимы с одноступенчатыми газовыми рампами
Калибровка головы сгорания возможна снаружи
Удобное электроподключение за счет легкого доступа к клеммнику или использованием розеток и вилок

Графики рабочего диапазона

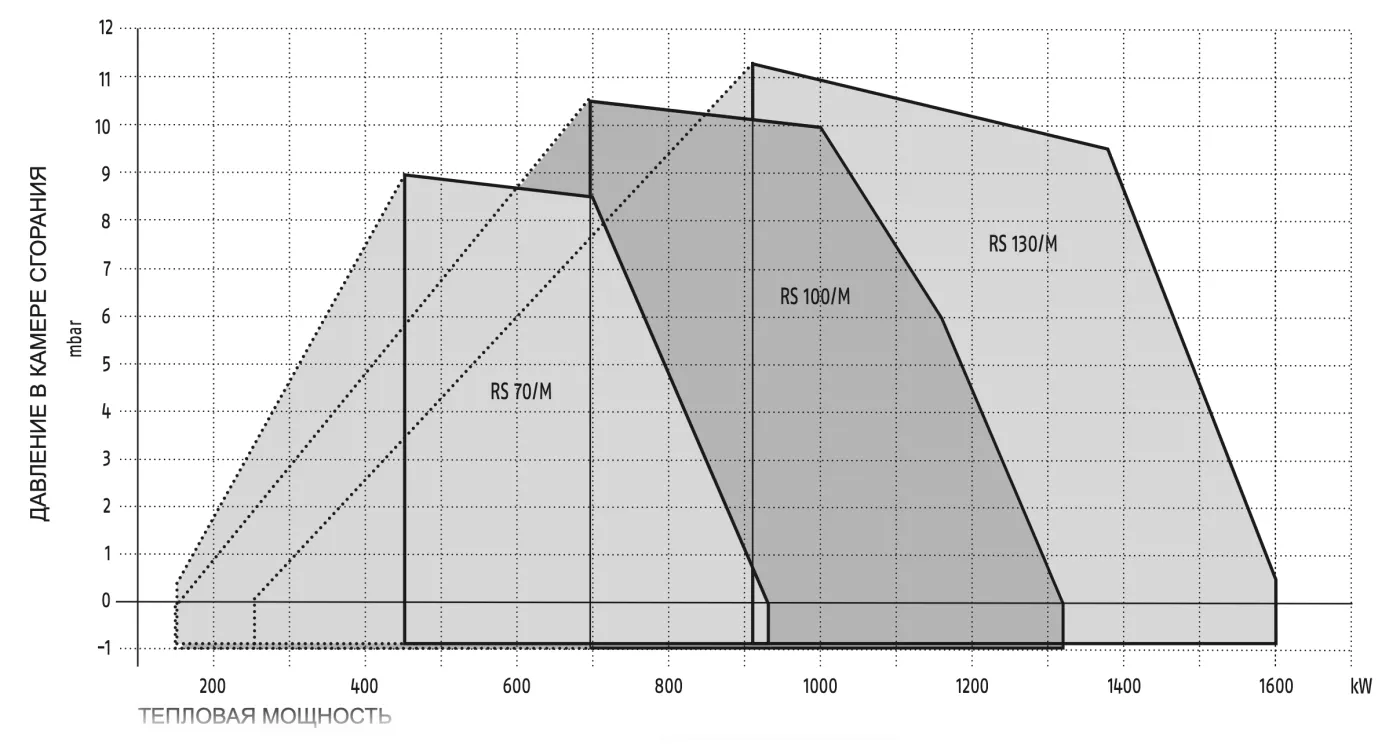

RS 70÷130/M

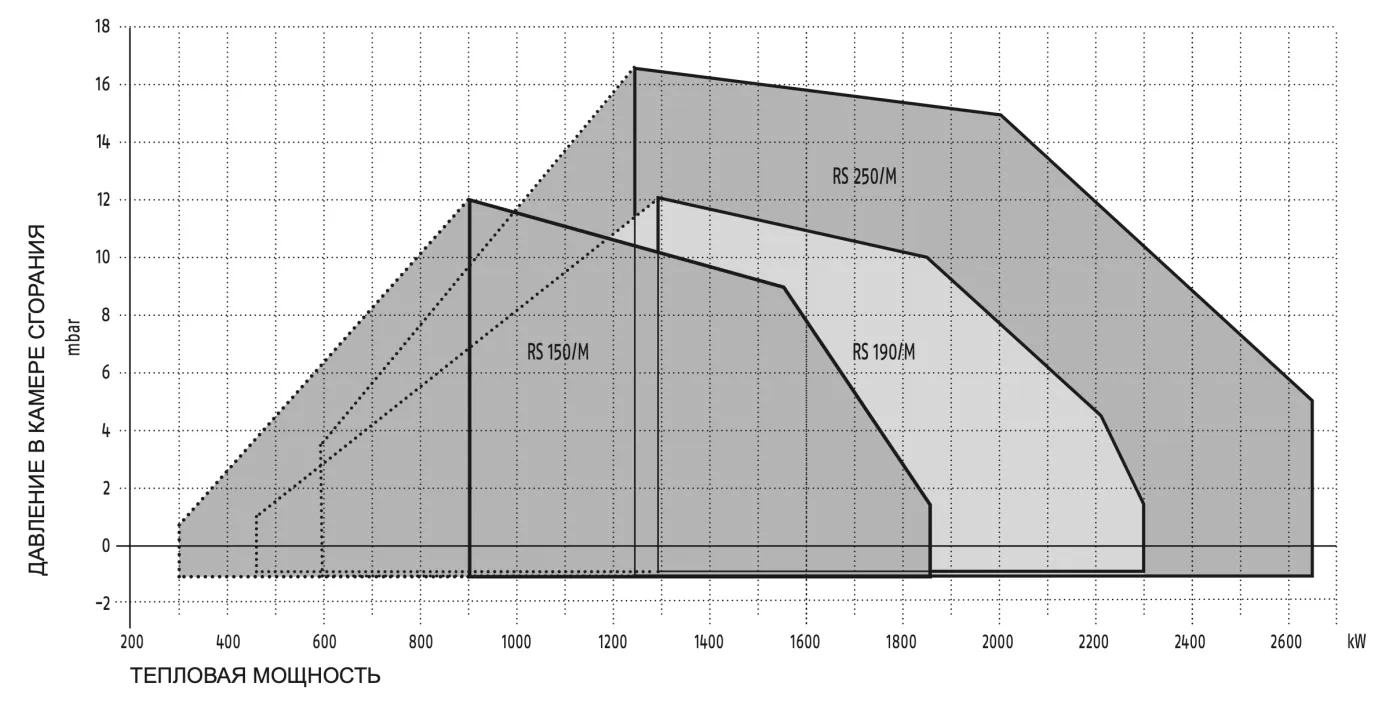

RS 150÷250/M

МОДЕЛИ			RS 70/M	RS 100/M	RS 130/M	RS 150/M		RS 190/M	RS 250/M
Рабочий режим			Модуляционный (с регулятором и аксессуарами для датчиков)
Режим модуляции на максимальной мощности			6 ÷ 1
Сервопривод		тип	SQN31
		время работы, с	42
Тепловая мощность		кВт	150/470 ÷ 930	150/700 ÷ 1340	240/920 ÷ 1600	300/900 ÷ 1850		470/1279 ÷ 2290	600/1250 ÷ 2650
		Мкал/ч	129/404 ÷ 800	129/602 ÷ 1152	206/791 ÷ 1376	258/774 ÷ 1590		405/1100 ÷ 1970	516/1075 ÷ 2279
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
G20	низшая теплотоворная способность	кВт•ч/куб. м	10
	плотность	кг/куб. м	0,71
	расход	куб. м/ч	13,5/46,5 ÷ 81,4	15/70 ÷ 116	16/93 ÷ 151	30/90 ÷ 185		47/128 ÷ 229	60/125 ÷ 265
G25	низшая теплотоворная способность	кВт•ч/куб. м	8,6
	плотность	кг/куб. м	0,78
	расход	куб. м/ч	16/54 ÷ 95	17/81 ÷ 135	19/108 ÷ 176	35/105 ÷ 215		55/149 ÷ 266	70/145 ÷ 308
LPG	низшая теплотоворная способность	кВт•ч/куб. м	25,8
	плотность	кг/куб. м	2,02
	расход	куб. м/ч	5/18 ÷ 32	6/27 ÷ 45	6/36 ÷ 59	12/35 ÷ 72		18/50 ÷ 89	23/48 ÷ 103
Вентилиятор		тип	Центробежный с лопастями обратного изгиба	Центробежный с лопастями обратного изгиба	Центробежный с лопастями обратного изгиба	Центробежный с лопастями обратного изгиба		Центробежный с лопастями прямого изгиба	Центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	3/50/230-400~(±10%)	3/50/230-400~(±10%)	3/50/230-400~(±10%)	3/50/400~(±10%)	3/50/230~(±10%)	3/50/230-400~(±10%)	3/50/400~(±10%)	3/50/230~(±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50/230~(±10%)	1/50/230~(±10%)	1/50/230~(±10%)	1/50/230~(±10%)		1/50/230~(±10%)	1/50/230~(±10%)
Блок управления		тип	RMG/M
Общая потребляемая мощность		кВт	1,4	1,8	2,6	4		5,5	6,5
Энергопотребление во вспомогательной цепи		кВт	0,3	0,3	0,4	0,5		1,0	1,0
Электрозащита		IP	IP44
Вентилятор	потребляемая мощность	кВт	1,1	1,5	2,2	3,0		4,5	5,5
	номинальный ток	A	4,8 - 2,8	5,9 - 3,4	8,8 - 5,1	10,2	5,9	15,8 - 9,1	12,3	21,3
	пусковой ток	A	33 - 19	48 - 28	68 - 39	79	45,8	126 - 73	83	143
	Электрозащита	IP	54
		V1 - V2	230V-1x8 kV	230V-1x8 kV	230V-1x8 kV	230V-1x8 kV		230V-1x8 kV	230V-1x15 kV
		I1 - I2	1A - 20 mA	1A - 20 mA	1A - 20 mA	1A - 20 mA		1A - 20 mA	1A - 20 mA
Рабочий режим			Прерывистый (не менее 1-й оставновки каждые 24 ч) - Непрерывный (не менее 1-й остановки каждые 72 ч), опционально
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	звуковое давление	дБ (A)	75	77	78,5	83.1		83,1	83
	звуковая мощность		86	--
Gas G20	Выбросы CO	мг/кВт•ч	< 40
	Выбросы NOx	мг/кВт•ч	< 130	< 130	< 130	< 130		< 130	< 120
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 2016/426/EU - 2014/30/EU - 2014/35/EU
Соответствует			EN 676
Сертификат			CE 0085AQ0708			разрабатывается		CE 0085AT0042	CE 0085BS0114

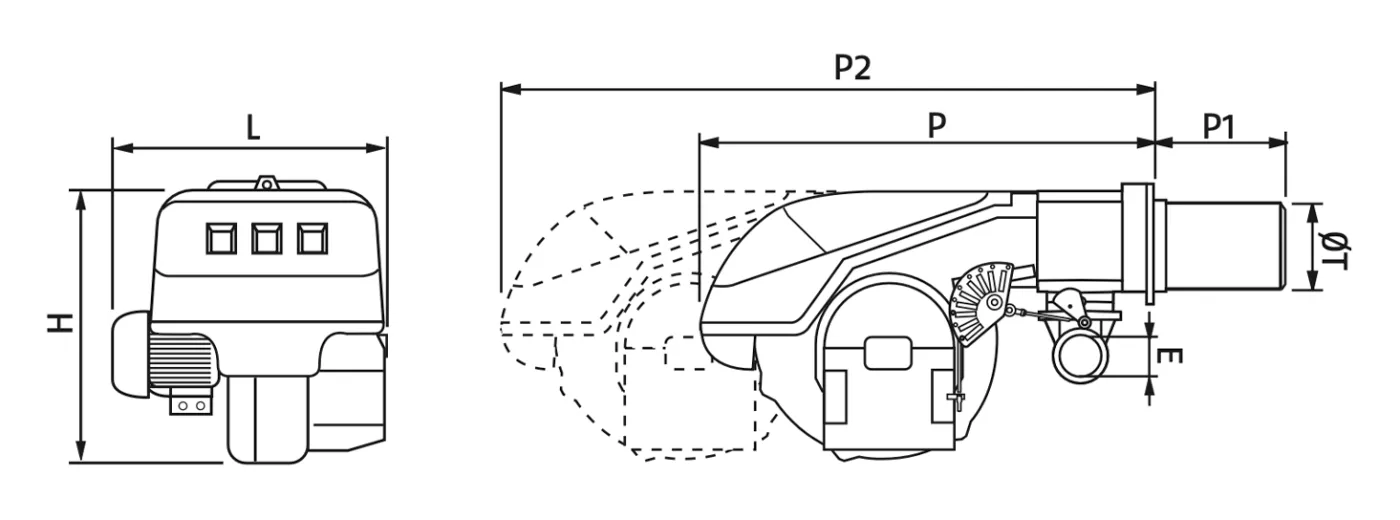

Габаритные размеры

RS 70÷250/M

Посадочные размеры

МОДЕЛИ	A	B	C	D	E	F - F^(1)	H	I	L	M	N	O - O^(1)	V
RS 70/M	511	296	215	555	840	250 - 385	179	430	214	2”	134	1161 - 1296	221
RS 100/M	527	312	215	555	840	250 - 385	179	430	214	2”	134	1161 - 1296	221
RS 130/M	553	338	215	555	840	280 - 415	189	430	214	2”	134	1161 - 1296	221
RS 150/M	675	370	305	590	840	280 - 415	189	435	214	2”	134	1180 - 1315	221
RS 190/M	681	366	315	555	872	370 - 520	222	430	230	2”	150	1328 - —	221
RS 250/M MZ	732	427	305	555	872	370 - 520	222	430	230	2”	150	1328 - —	262

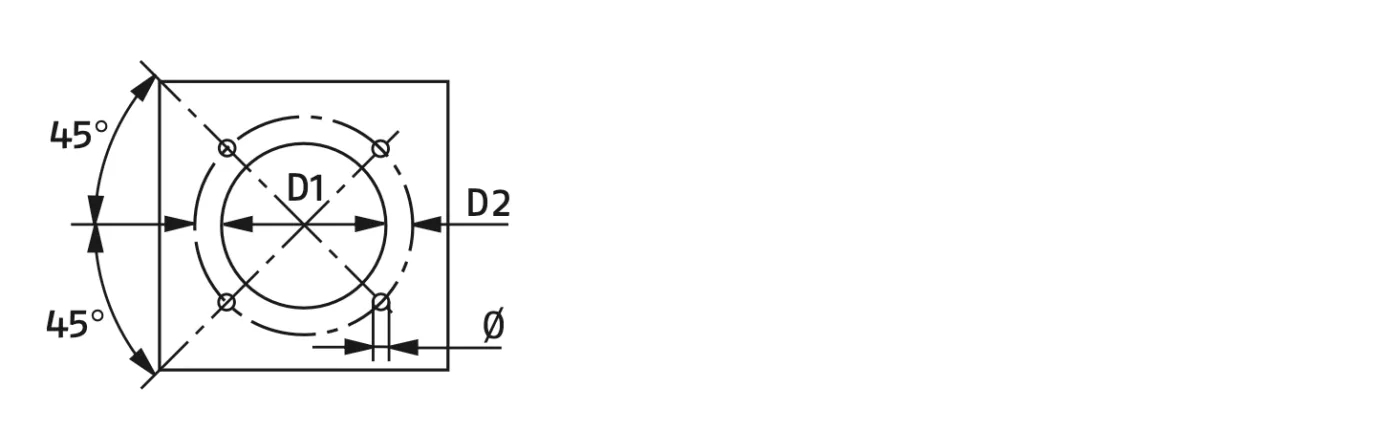

МОДЕЛИ	D1	D2	Ø
RS 70/M	185	275-325	M12
RS 100/M	185	275-325	M12
RS 130/M	195	275-325	M12
RS 150/M	195	275-325	M12
RS 190/M	230	325-368	M16
RS 250/M MZ	230	325-368	M16

МОДЕЛИ	X (1)	Y	Z	ВЕС, кг
RS 70/M	1405	700	660	70
RS 100/M	1405	700	660	73
RS 130/M	1405	700	660	76
RS 150/M	1400-1420	1000	660	110
RS 190/M	1400-1420	1000	660	115
RS 250/M MZ	1400-1420	1040	725	117

Информационные материалы и документация

RS 70÷250/M, руководство по эксплуатации
