Газовые горелки с механическим модулированием
RS 34÷44/M

регулирование:

Модуляционное

мин. мощность, кВт:

45/125

макс. мощность, кВт:

550

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RS 34÷44/M или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В модельном ряду горелок RS 34÷44/M представлены горелки мощностью от 45 до 550 кВт, которые могут устанавливаться на водогрейные и термомасляные котлы, генераторы горячего воздуха.

Рабочий режим горелок может быть двухступенчатым прогрессивным или модуляционным благодаря установке дополнительного электронного модулятора. Режим горения обеспечивает сбалансированное соотношение по мощности и тепловой нагрузке.

Тщательное внимание уделено снижению уровня шума. Дополнительной шумоизоляцией снабжены вентиляционный контур и внутренняя поверхность корпуса.

RS 34÷44/M могут быть легко адаптированы к различным линиям подачи газа с помощью газовых рамп серий MB и VGD, которые подбираются в процессе обработки заказа.

Особенности горелок

Микропроцессорный блок управления с индикацией рабочего состояния и функциями диагностики, удаленного сброса и блокировки
Быстрый и простой монтаж, а также техобслуживание. Удобный доступ к основным компонентам горелки сохраняется и после монтажа на котел / теплогенератор
Регулирование состава воздушно-топливной смеси осуществляется усиленным приводным механическим кулачком, соединяющим воздушную заслонку с модулятором потока газа
Горелки совместимы с одноступенчатыми газовыми рампами
Калибровка головы сгорания возможна снаружи
Удобное электроподключение за счет легкого доступа к клеммнику или использованием розеток и вилок

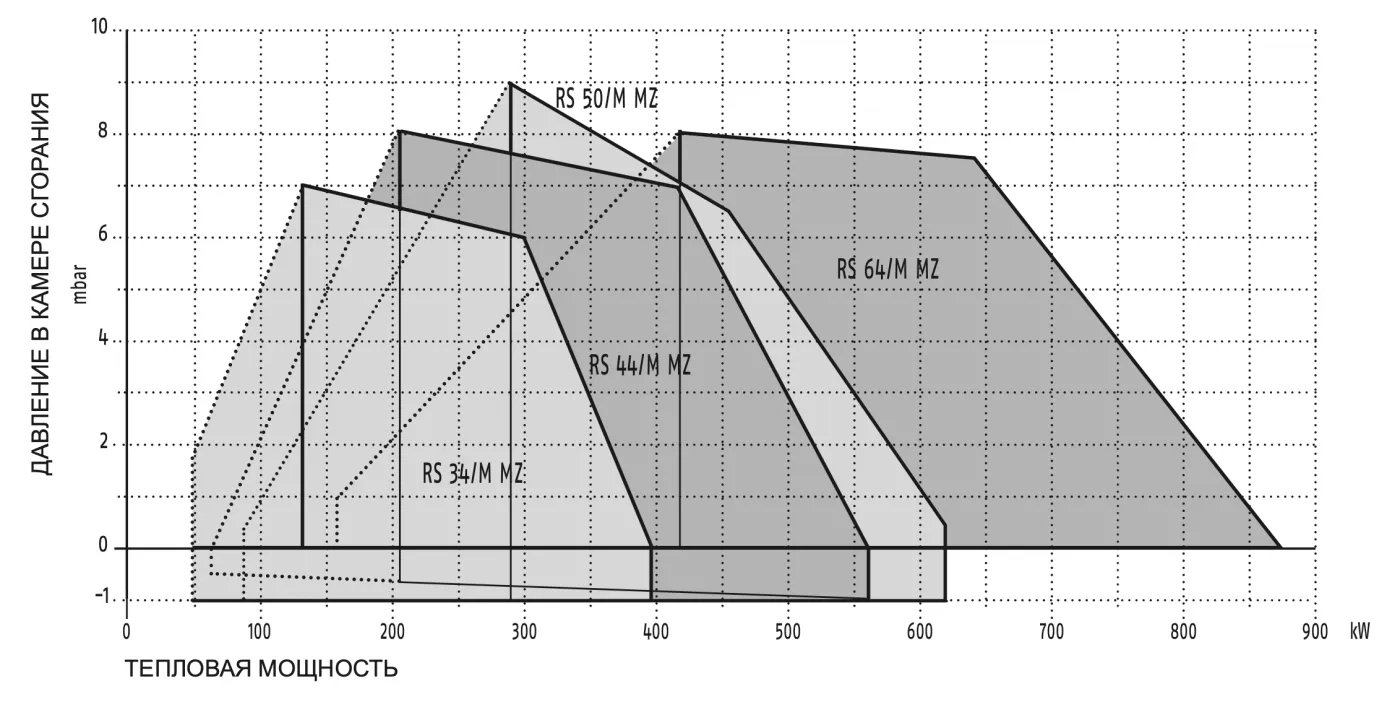

Графики рабочего диапазона

RS 34÷44/M

МОДЕЛИ			RS 34/M MZ	RS 44/M MZ
Рабочий режим			Модуляционный (с регулятором и аксессуарами для датчиков)
Режим модуляции на максимальной мощности			6 ÷ 1
Сервопривод		тип	SQN90
Сервопривод		время работы, с	24
Тепловая мощность		кВт	45/125 ÷ 390	80/203 ÷ 550
Тепловая мощность		Мкал/ч	39/108 ÷ 336	69/175 ÷ 473
Температура окружающей среды		°C мин./макс.	0-40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
G20	низшая теплотоворная способность	кВт•ч/куб. м	10
	плотность	кг/куб. м	0,71
	расход	куб. м/ч	7/13 ÷ 39	10/20 ÷ 55
G25	низшая теплотоворная способность	кВт•ч/куб. м	8,6
	плотность	кг/куб. м	0,78
	расход	куб. м/ч	8/15 ÷ 45	12/24 ÷ 64
LPG	низшая теплотоворная способность	кВт•ч/куб. м	25,8
	плотность	кг/куб. м	2,02
	расход	куб. м/ч	3/5 ÷ 15	4/8 ÷ 21
Вентилиятор		тип	Центробежный с лопастями прямого изгиба	Центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	1/50-60/220-230~(±10%)	1/50-60/220-230~(±10%)	3/50-60/220-400~(±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50-60/220-230~(±10%)	1/50-60/220-230~(±10%)
Блок управления		тип	RMG/M
Общая потребляемая мощность		кВт	0,6	0,7	0,75
Энергопотребление во вспомогательной цепи		кВт	0,3	0,28	0,3
Электрозащита		IP	40	40
Вентилятор	потребляемая мощность	кВт	0,3	0,42	0,45
	номинальный ток	A	3,2	3,5	2 - 1,4
	пусковой ток	A	15	17	14 - 10
	Электрозащита	IP	54
		V1 - V2	230V - 1x15 kV	230V - 1x15 kV
		I1 - I2	1A - 25 mA	1A - 25 mA
Рабочий режим			Прерывистый (не менее 1-й оставновки каждые 24 ч) - Непрерывный (не менее 1-й остановки каждые 72 ч), опционально
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	звуковое давление	дБ (A)	68	70
Уровень шума	звуковая мощность	дБ (A)	79	81
Gas G20	Выбросы CO	мг/кВт•ч	< 10	< 3
Gas G20	Выбросы NOx	мг/кВт•ч	< 97	< 95
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 2016/426/EU - 2014/30/EU - 2014/35/EU
Соответствует			EN 676
Сертификат			CE 0085BR0378
(01)	Центробежный с лопастями обратного изгиба				(04)
(02)	Центробежный с лопастями прямого изгиба				(05)
(03)	1/50/230~(±10%)				(06)

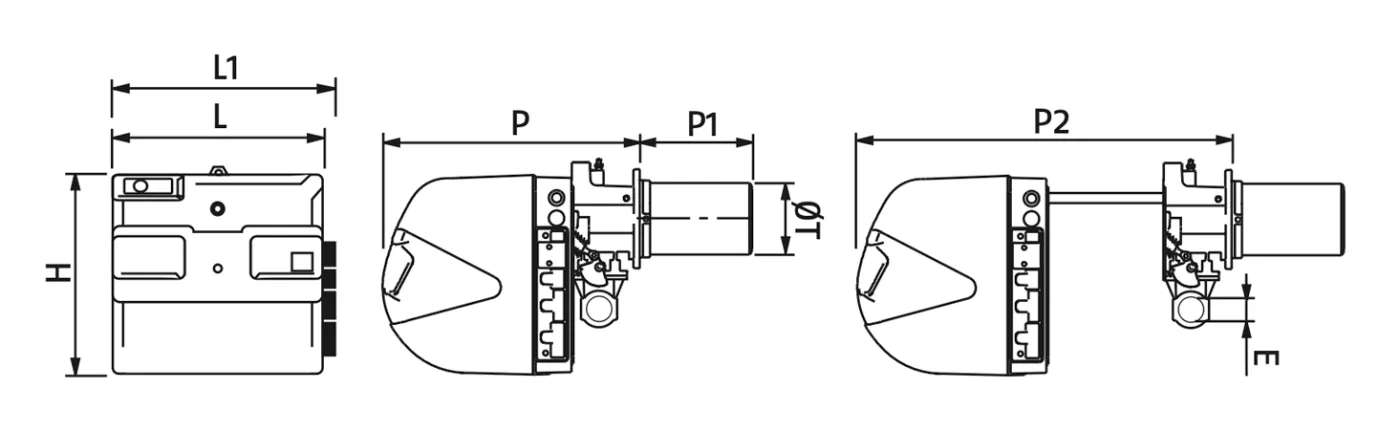

Габаритные размеры

RS 34÷44/M

МОДЕЛИ	A	D	E	F - F^(1)	H	I	L	M	N	O	P	V
RS 34/M MZ	442	422	508	216 - 351	140	305	138	1"^1/2	84	780	-	177
RS 44/M MZ	442	422	508	216 - 351	152	305	138	1"^1/2	84	780	-	177

МОДЕЛИ	D1	D2	Ø
RS 34/M MZ	160	224	M8
RS 44/M MZ	160	224	M8

МОДЕЛИ	X (1)	Y	Z	ВЕС, кг
RS 34/M MZ	1000	485	500	32
RS 44/M MZ	1000	485	500	33

Информационные материалы и документация

RS 34÷44/M, руководство по эксплуатации
