Газовые горелки с механическим модулированием
RIELLO 40 GS/M

регулирование:

Модуляционное

мин. мощность, кВт:

22/42

макс. мощность, кВт:

194

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RIELLO 40 GS/M или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

Газовые горелки Riello 40 GS/М с прогрессивным или модуляционным рабочим режимом прекрасно дополняют серию Riello 40, которая на протяжении многих лет широко используется в проектах систем отопления жилых помещений. В модельном ряду доступны горелки мощностью от 42 до 194 кВт. Горелки имеют модуляционный режим регулирования с соотношением 1:4 и совместимы с газовыми рампами, позволяющими регулировать давление и расход топлива.

Особенности горелок

Микропроцессорное управление с функцией диагностики и оповещения о неполадках
Низкий уровень шума за счет внутренней облицовки корпуса звукоизоляционным материалом
Простой и быстрый монтаж с электроподключением с помощью вилки / розетки
Полное соответствие по электромагнитной совместимости, низковольтным системам, теплоэффективности европейскому стандарту EN 676

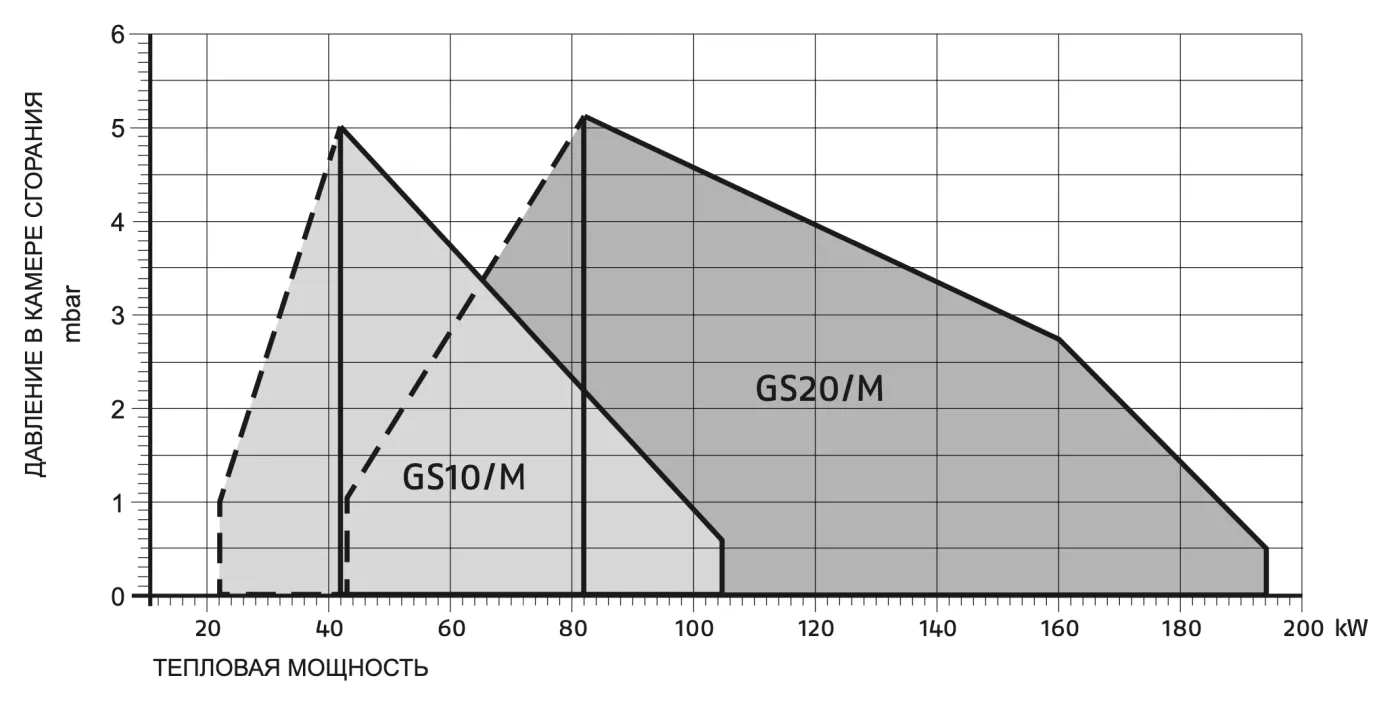

Графики рабочего диапазона

RIELLO 40 GS/M

МОДЕЛИ			GS 10/M	GS 20/M
Регулирование мощности			Модуляционный (с регулятором и аксессуарами для датчиков)
Режим муодуляции на максимальной мощности			1 ÷ 4
Сервопривод		тип	LANDIS
Сервопривод		время работы, с	30
Тепловая мощность		кВт	22/42 ÷ 105	43/82 ÷ 194
Тепловая мощность		Мкал/ч	18.9/36.1 ÷ 90.3	37/70.5 ÷ 166.8
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
G20	низшая теплотоворная способность	кВт•ч/куб. м	10
	плотность	кг/куб. м	0.71
	расход	куб. м/ч	2.2/4.2 ÷ 10.5	4.3/8.8 ÷ 19.4
G25	низшая теплотоворная способность	кВт•ч/куб. м	8.6
	плотность	кг/куб. м	0.78
	расход	куб. м/ч	2.55/4.88 ÷ 12.2	4.9/5.53 ÷ 23.65
LPG	низшая теплотоворная способность	кВт•ч/куб. м	25.8
	плотность	кг/куб. м	2.02
	расход	куб. м/ч	0.85/1.63 ÷ 4.07	1.67/3.18 ÷ 7.52
Вентилиятор		тип	Forward blades
Температура воздуха горения		макс. °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	1/50/230 (±10%)
Вспомогательное электроподключение		Ф/Гц/В	--
Блок управления		тип	LANDIS LMG 22
Общая потребляемая мощность		кВт	0.13	0.25
Энергопотребление во вспомогательной цепи		кВт	--
Электрозащита		IP	X0D
Вентилятор	потребляемая мощность	кВт	0.09	0.15
	номинальный ток	A	0.7	1.3
	пусковой ток	A	2.8	5.2
	Электрозащита	IP	20
Трансформатор поджига		тип	Отдельный от блока управления
		V1 - V2	230V - 1x15 kV
		I1 - I2	0.2 A - 25 mA
Рабочий режим			Прерывистый (не менее 1-й оставновки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	звуковое давление	дБ (A)	65	72
Уровень шума	звуковая мощность	дБ (A)	76	83
Gas G20	Выбросы CO	мг/кВт•ч	30	30
Gas G20	Выбросы NOx	мг/кВт•ч	100	110
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 2009/142/EC - 2014/30/UE - 2014/35/UE
Соответствует			EN 676 - EN 12100
Сертификат			CE-0085BM0453

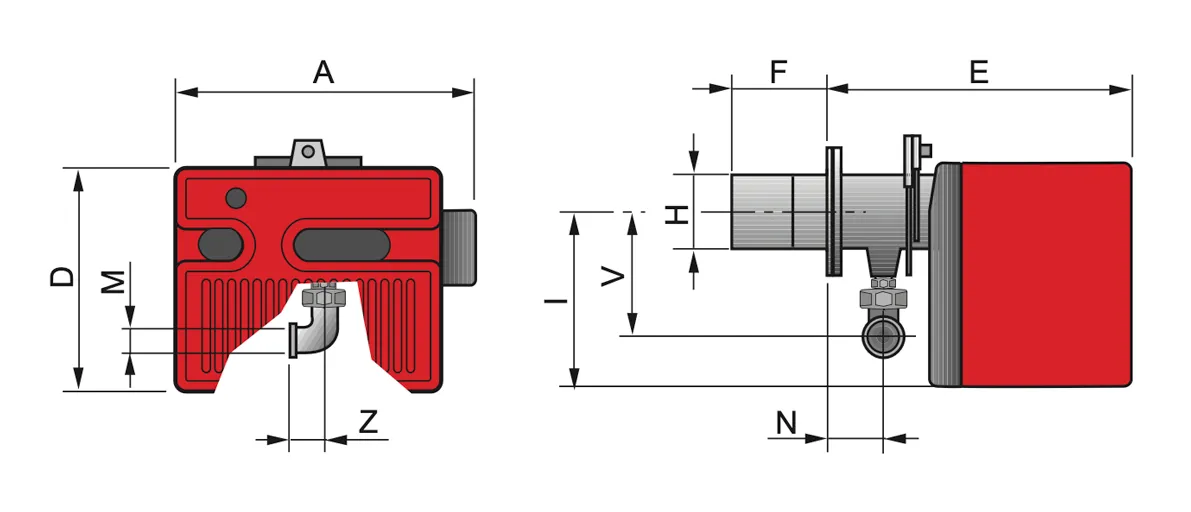

Габаритные размеры

RIELLO 40 GS/M

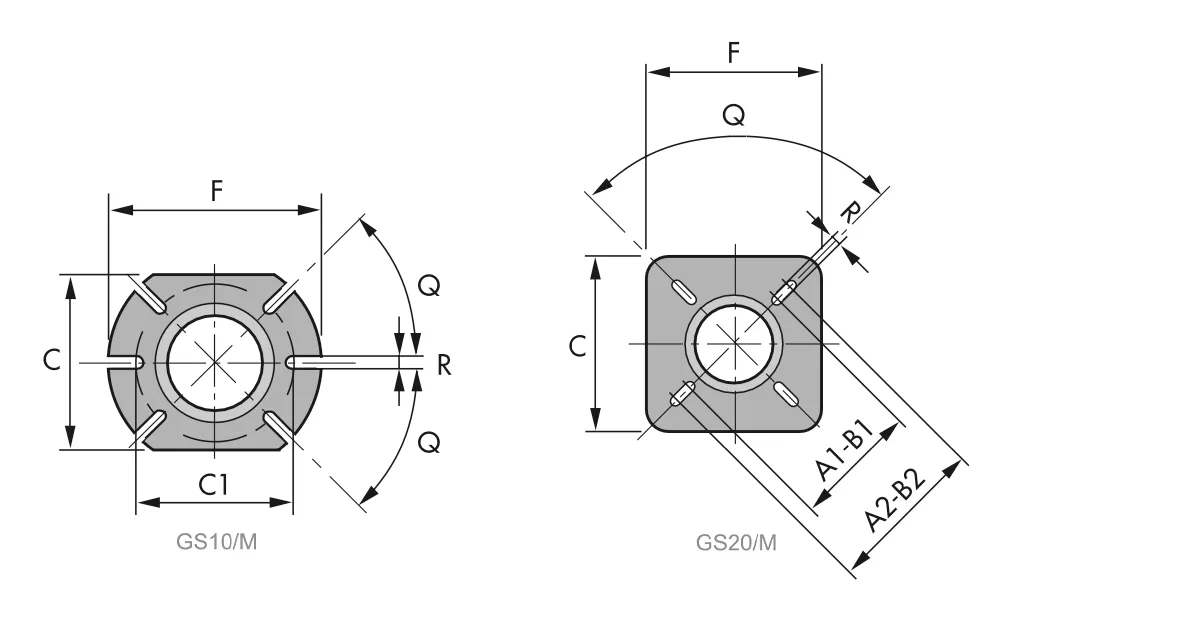

Посадочные размеры

МОДЕЛИ	A	B	E	F	H	I	M	N	V	Z
GS 10/M	425	262	347	128	105	204	Rp 3/4”	61	142	33
GS 20/M	488	298	389	142.5	125	230	Rp 3/4”	67	152	33

МОДЕЛИ	A1	A2	B1	B2	C	C1	F	Q	R
GS 10/M	-	-	-	-	160	130	185	45	11
GS 20/M	155	200	155	200	170	-	170	90	11

МОДЕЛИ	X	Y	Z	ВЕС, кг
GS 10/M	505	490	330	17
GS 20/M	560	535	375	17

Информационные материалы и документация

RIELLO 40 GS/M, руководство по эксплуатации
