Газовые горелки с электронным модулированием
RS 310÷610/E FGR

регулирование:

Электронная модуляция

мин. мощность, кВт:

580/1200

макс. мощность, кВт:

5850

уровень выбросов:

Ultra Low NOx

Для получения коммерческого предложения с актуальной стоимостью горелки RS 310÷610/E FGR или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

Многолетний опыт проектирования и производства горелок вместе со стремлением добиться минимального воздействия на окружающую среду позволили RIello разработать новую линейку модуляционных газовых горелок с технологией рециркуляции дымовых газов (FGR).

Для котлов и иных теплогенераторов средней и большой мощности разработан модельный ряд моноблочный горелок RS 310÷610/E FGR. Использование таких устройств в производственных процессах позволяет добиться чрезвычайно низкого уровня NOx-выбросов на единицу продукции — менее 30 мг/м³ @ 3,5% O₂.

В основе технологии FGR лежит рециркуляция — повторная подача части дымовых газов, которые вводятся со стороны воздухозаборника горелки. Интегрированная цифровая система управления горелкой с помощью независимых серводвигателей позволяет контролировать соотношение воздуха, топлива и выхлопных газов в каждой рабочей точке, чтобы достичь очень низкого уровня выбросов NOx, сохраняя при этом высокую надежность работы.

Моноблочная конструкция позволяет уместить все узлы горелки в компактные размеры и сделать монтаж, пусконаладочный процесс, а также последующее обслуживание простым и удобным.

Особенности горелок

Минимальный ущерб для окружающей среды благодаря рециркуляции дымовых газов, позволяющих снизить NOx-выбросы до менее 30 мг/кВт•ч на единицу произведенной продукции. Оптимальный выбор для использования в «зеленых» технологических процессах
Компактные размеры для данного диапазона мощности
Цифровое управление всеми рабочими параметрами, функциональный блок управления с возможностью включения горелки в автоматизированные системы управления технологическими процессами
Удобное обслуживание

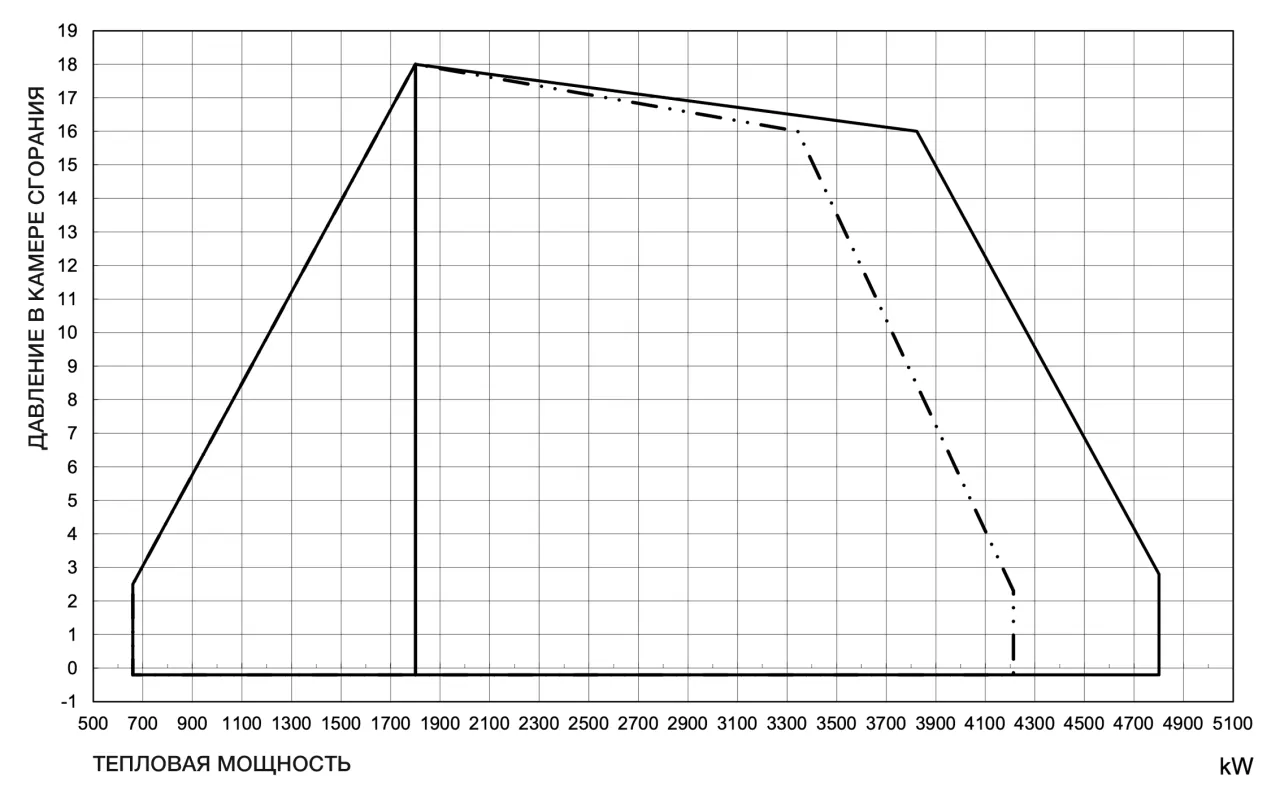

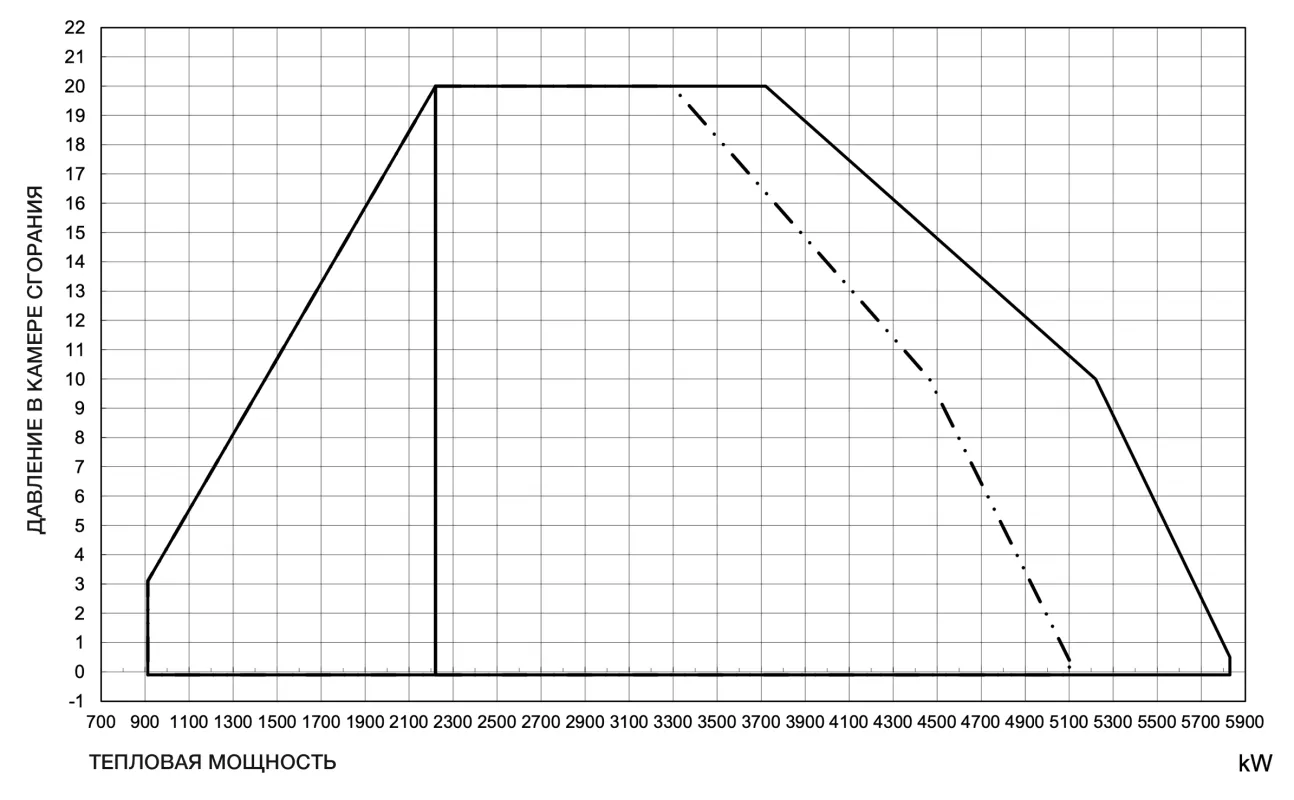

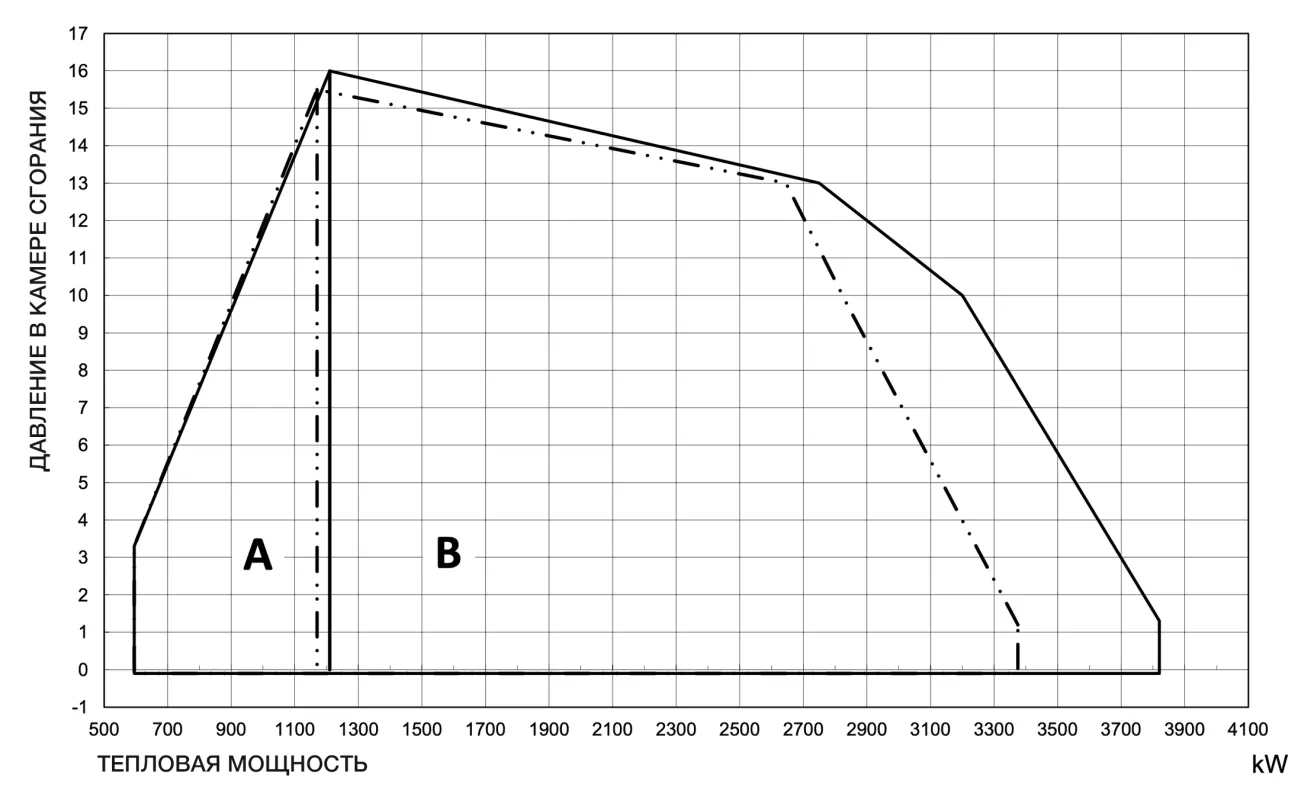

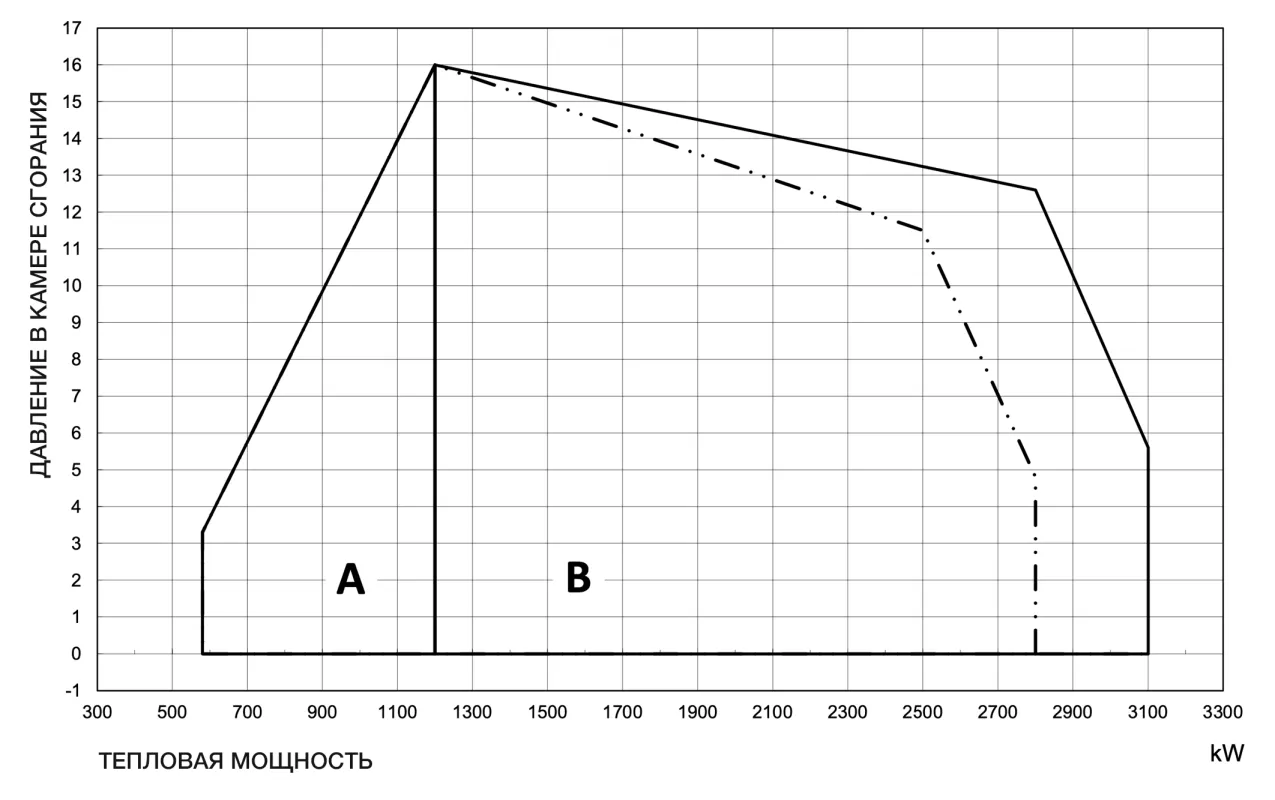

Графики рабочего диапазона

RS 310/E FGR

RS 410/E FGR

RS 510/E FGR

RS 610/E FGR

МОДЕЛИ			RS 310/E FGR	RS 410/E FGR	RS 510/E FGR	RS 610/E FGR
Мощность (1)	min-max	кВт	580/1200÷3100	595/1210÷3820	660/1800÷4800	912/2220÷5850
Потребление топлива			Природный газ: G20 (метан)
Давление газа при макс. мощности (2) Газ: G20		мбар	60	45	70	61
Рабочий режим			FS1: Прерывистый (не менее 1-й остановки каждые 24 ч) FS2: Непрерывный (не менее 1-й остановки каждые 72 ч) По умолчанию горелка поставляется с настройками на прерывистый режим
Применение			Водогрейные котлы, паровые котлы и парогенераторы, котлы на диатермическом масле
Температура воздуха горения		°C	0-50
Температура воздуха горения		°C max	60
Уровень шума (3)	Звуковое давление	дБ(A)	78	80	82.5	85
Уровень шума (3)	Звуковая мощность	дБ(A)	89	91	93.5	96
Вес		кг	265	265	265	295
ЭЛЕКТРОПИТАНИЕ
Основное электропитание			3N ~ 400V +/-10% 50 Hz
Вентилятор		об/мин		2930	2920	2920
		V	230/400	230/400	400/690	400/690
		кВт		9.2	12	15
		A		28.6-16.5	21-12.2	27-15.6
Трансформатор поджига		V1 - V2 I1 - I2	230 V - 1 x 8 kV 1 A - 20 mA
Потребляемая мощность		кВт max	9.1	10.8	14	17
Электрозащита			IP54

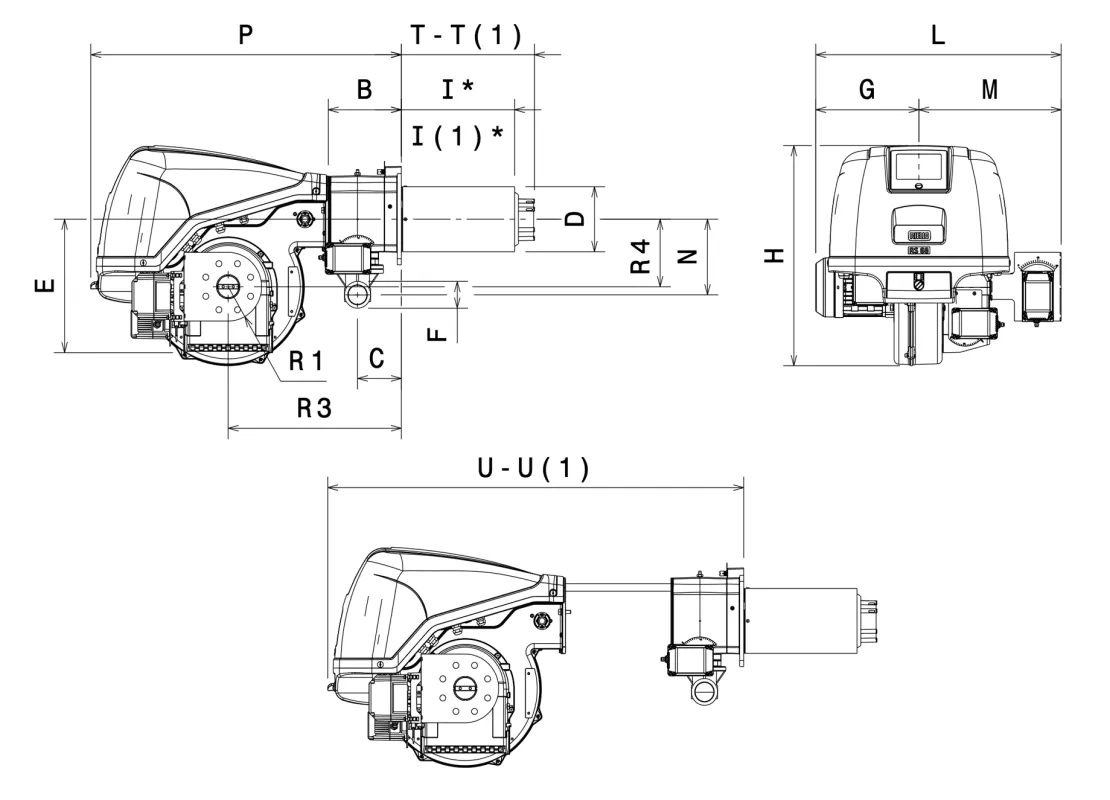

Габаритные размеры

RS 310÷610/E FGR

МОДЕЛИ	A	C	D	E	F*	G	H	I	L	M	N	O	P	S**	R1***	R-R2	R3	R4	T
RS 310/E FGR	1015	168	313	518	DN65	528	790	530	1096	568	528	290	1167	177	DN100	887	723	242	663
RS 410/E FGR	1015	168	313	518	DN65	528	790	530	1096	568	528	290	1167	177	DN125	887	723	242	663
RS 510/E FGR	1015	168	313	520	DN65	528	790	520	1096	568	528	290	1167	177	DN125	887	723	242	663
RS 610/E FGR	1015	168	336	519	DN65	528	790	520	1096	568	528	290	1167	177	DN150	887	723	242	669

Информационные материалы и документация

RS 310-610/E FGR, руководство по эксплуатации

Свяжитесь с нами для получения дополнительной информации
