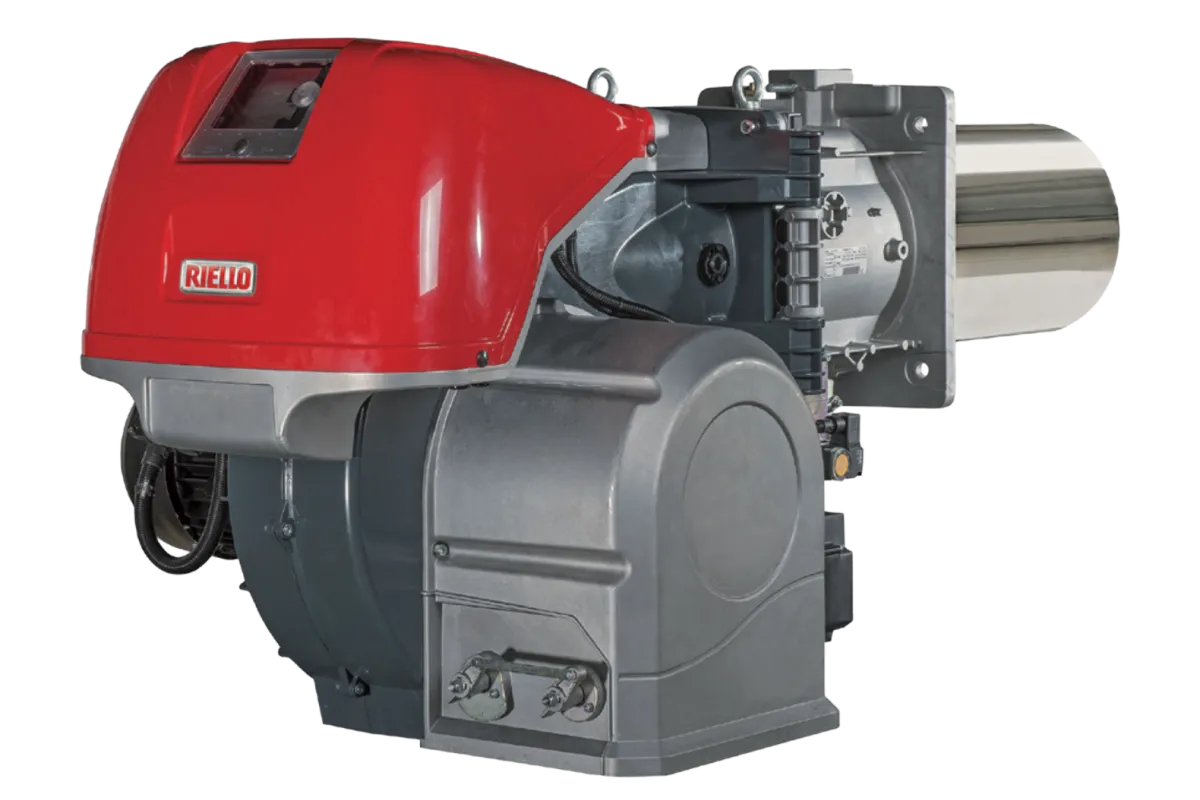

Газовые горелки с электронным модулированием
RS 310÷610/E BLU

регулирование:

Электронная модуляция

мин. мощность, кВт:

400/1200

макс. мощность, кВт:

6250

уровень выбросов:

Low NOx

Для получения коммерческого предложения с актуальной стоимостью горелки RS 310÷610/E BLU или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

Газовые горелки модельного ряда RS 310÷610/E BLU имеют диапазон мощности от 1,2 до 6,25 МВт и предназначены для водогрейных и паровых котлов, генераторов горячего воздуха, а также котельных установок на диатермическом топливе.

В данных моделях горелок используется новая цифровая система управления (Riello REC27-37 или Siemens LMV52), которая контролирует соотношение подачи воздуха и топлива с помощью независимых сервоприводов, что обеспечивает превосходное соотношение мощности и тепловой нагрузки при всех режимах модуляции.

Полная безопасность, высокая эффективность горения во всех точках рабочего диапазона и меньший расход топлива — отличительные особенности горелок Riello RS 310÷610/E BLU. Головы сгорания, спроектированные по особой технологии обеспечивают низкий уровень шума в сравнении с большинством аналогов, представленных на рынке.

Уникальный дизайн делает горелку компактной, простой в использовании и обслуживании. При заказе доступен широкий набор аксессуаров для автоматизации и повышения гибкости работы.

Особенности горелок

Низкий уровень выбросов и благодаря высокой эффективности сгорания топлива
Компактные габаритные размеры для горелок данного диапазона мощности
Цифровое управление всеми рабочими параметрами, функциональный блок управления с возможностью включения горелки в автоматизированные системы управления технологическими процессами
Удобное обслуживание

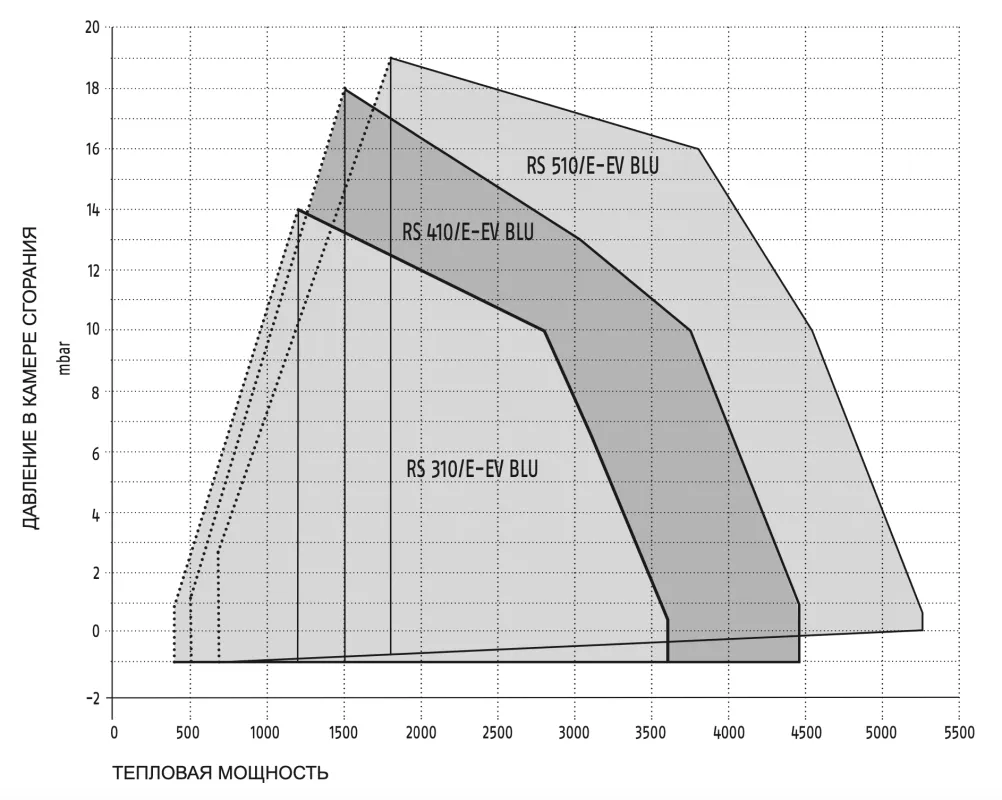

Графики рабочего диапазона

RS 310÷510/E BLU

RS 610/E BLU

МОДЕЛИ		RS 310/E BLU	RS 410/E BLU	RS 510/E BLU	RS 610/E BLU
Регулирование мощности		Модуляционный
Режим модуляции на максимальной мощности		5 ÷ 1
Сервопривод	тип	SQM 33 (FS1 - FS2)
Тепловая мощность	кВт	400/1200÷3630	500/1500 ÷4450	680/1800÷5250	1000/2200÷6250
Тепловая мощность	Мкал/ч	344/1032÷3122	430/1290÷3827	585/1548÷4515	860/1892÷5375
Давление газа на максимальной мощности (G20-G25)	мбар	50.1/74.7	53.1/79.2	59.7/89.1	77.6/115.8
Температура окружающей среды	°C мин./макс.	0/50
Вентилиятор	тип	центробежный с лопастями обратного загиба
ТОПЛИВО И ПОДАЧА ВОЗДУХА
Пуск	тип	прямой
Электросеть	Ф/В/Гц	3N ~ 230 - 400V ±10% 50 Hz
Общая потребляемая мощность	кВт max	9.1	10.8	-	-
Motor потребляемая мощность	кВт	7.5	9.2	-	-
Motor потребляемая мощность	A	23.9 - 13.8	29.3 - 16.9	-	-
Пуск	тип	Star - Delta (/E)		Star - Delta (/E)
Электросеть	Ф/Гц/В	3N ~ 400 - 690V ±10% 50 Hz
Общая потребляемая мощность	кВт Max	9.1	10.8	14	17
Motor потребляемая мощность	кВт	7.5	9.2	12	15
Motor потребляемая мощность	A	13.8 - 8	16.9 - 9.7	21.2 - 12.2	26.7 - 15.4
Трансформатор поджига	V1 - V2	230 V - 1 x 8 kV
Трансформатор поджига	I1 - I2	1 A - 20 mA
Блок управления	тип	REC27 - REC37
Электрозащита привода	IP	54
Рабочий режим		Прерывистый (не менее 1-й оставновки каждые 24 ч) Непрерывный
УРОВЕНЬ ВЫБРОСОВ
Звуковое давление	дБ (A)	78	80	82,5	85
Звуковая мощность	дБ (A)	89	91	93,5	96
Выбросы CO	мг/кВт•ч	< 10
Выбросы NOx	мг/кВт•ч	< 80
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы		2006/42/EC - 2009/142/EC - 2014/30/UE - 2014/35/UE
Соответствует		EN 676
Класс выбросов		3
Сертификат		CE-0085CP0166

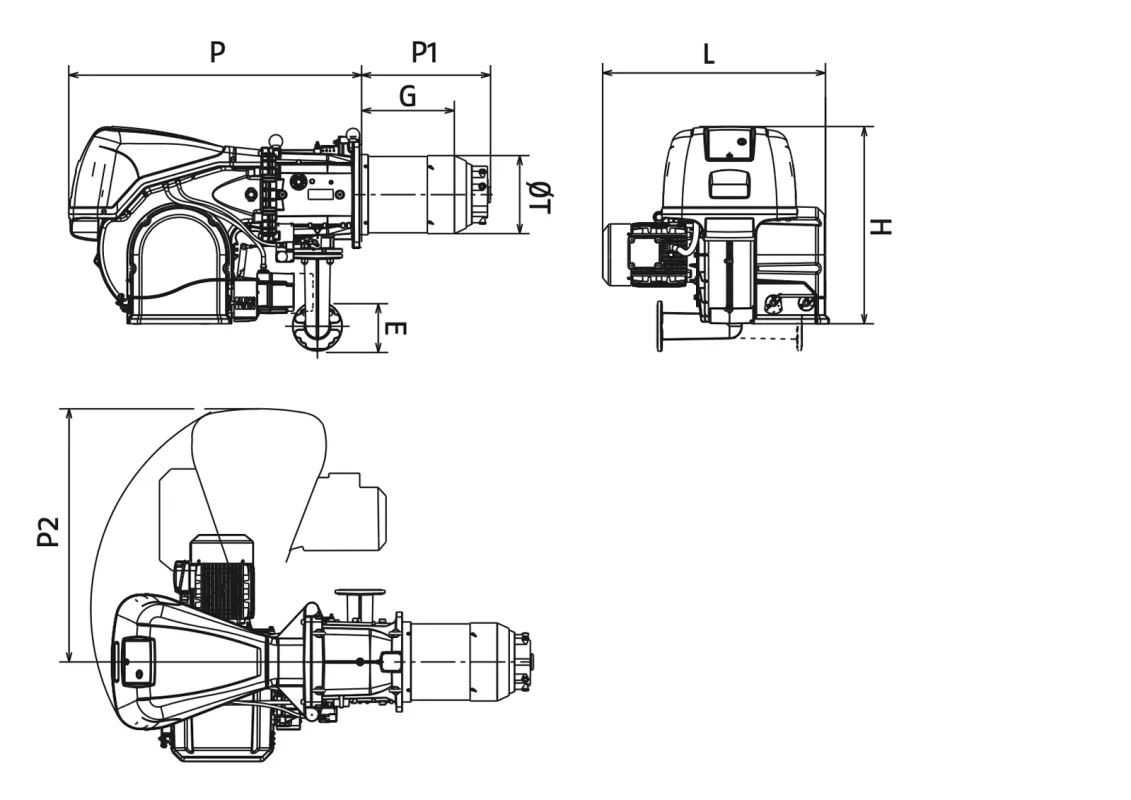

Габаритные размеры

RS 310÷610/E BLU

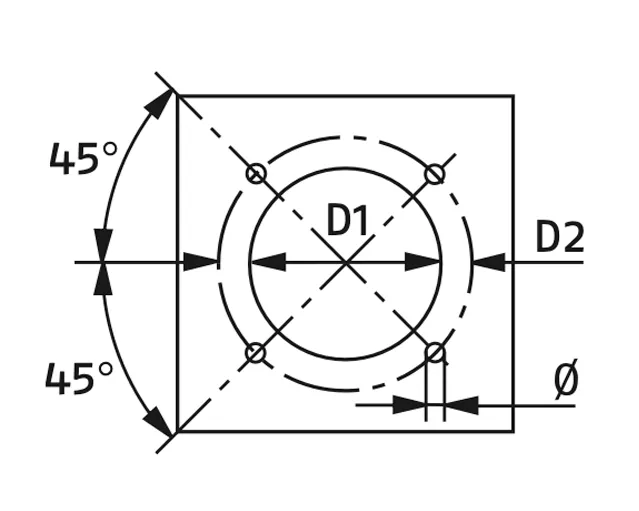

Посадочные размеры

МОДЕЛИ	A	B	C	D	E	F**	G	H	I	L	M	N	O	P*	R
RS 310/E BLU	1178	465	178	306	520	DN65	890	790	346	1015	400	528	290	177	890
RS 410/E BLU	1178	517	178	313	520	DN65	908	790	340	1015	400	528	290	177	890
RS 510/E BLU	1178	517	178	313	520	DN65	908	790	340	1015	400	528	290	177	890
RS 610/E BLU	1178	517	178	334	520	DN65	980	790	365	1015	400	528	290	177	890

МОДЕЛИ	D1	D2	Ø
RS 310/E BLU	335	452	M18
RS 410/E BLU	335	452	M18
RS 510/E BLU	335	452	M18
RS 610/E BLU	350	452	M18

МОДЕЛИ	X	Y	Z	ВЕС, кг
RS 310/E BLU	2040	1180	1125	250
RS 410/E BLU	2040	1180	1125	250
RS 510/E BLU	2040	1180	1125	250
RS 610/E BLU	2040	1180	1125	280

Информационные материалы и документация

RS 310÷610/E BLU, руководство по эксплуатации

Свяжитесь с нами для получения дополнительной информации

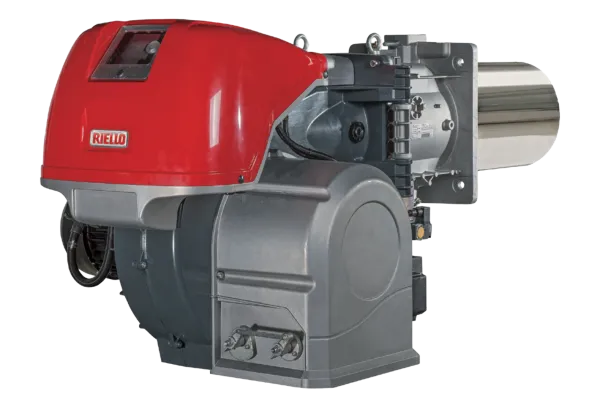

Газовые горелки с электронным модулированием
