Газовые горелки с электронным модулированием

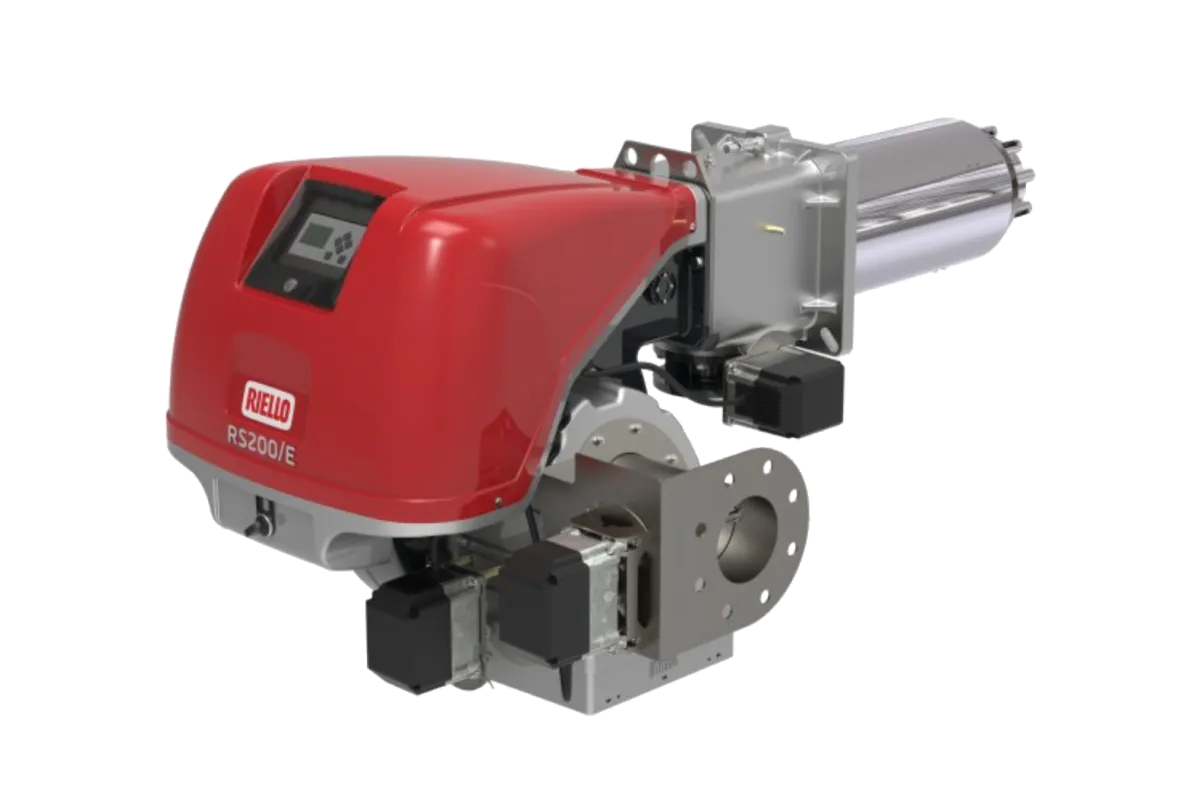

RS 68÷200/E FGR
Огромный опыт проектирования и производства горелок вместе со стремлением добиться минимального воздействия на окружающую среду позволили RIello создать новую линейку модуляционных газовых горелок с технологией рециркуляции дымовых газов (FGR).
Для котельного и воздухонагревательного оборудования средней мощности разработан модельный ряд моноблочных горелок RS 310÷610/E FGR. Использование таких устройств в производственных процессах позволяет добиться чрезвычайно низкого уровня NOx-выбросов на единицу продукции — менее 30 мг/м3 @ 3,5% O2.
В основе технологии FGR лежит процесс рециркуляции — повторной подачи части отработанных дымовых газов в воздухозаборник горелки. Интегрированная цифровая система управления горелкой с помощью независимых сервоприводов позволяет контролировать соотношение воздуха, топлива и выхлопных газов в каждой рабочей точке, чтобы достичь минимального уровня выбросов NOx, сохраняя при этом высокую надежность работы.
Моноблочная конструкция позволяет вместить все компоненты горелки в компактный корпус и сделать монтаж и последующее обслуживание простым и удобным.
Особенности горелок
- Минимальный ущерб для окружающей среды благодаря рециркуляции дымовых газов, позволяющих снизить NOx-выбросы до менее 30 мг/кВт•ч на единицу произведенной продукции. Оптимальный выбор для использования в «зеленых» технологических процессах
- Компактные размеры для данного диапазона мощности
- Цифровое управление всеми рабочими параметрами, функциональный блок управления с возможностью включения горелки в автоматизированные системы управления технологическими процессами
- Удобное обслуживание
Графики рабочего диапазона

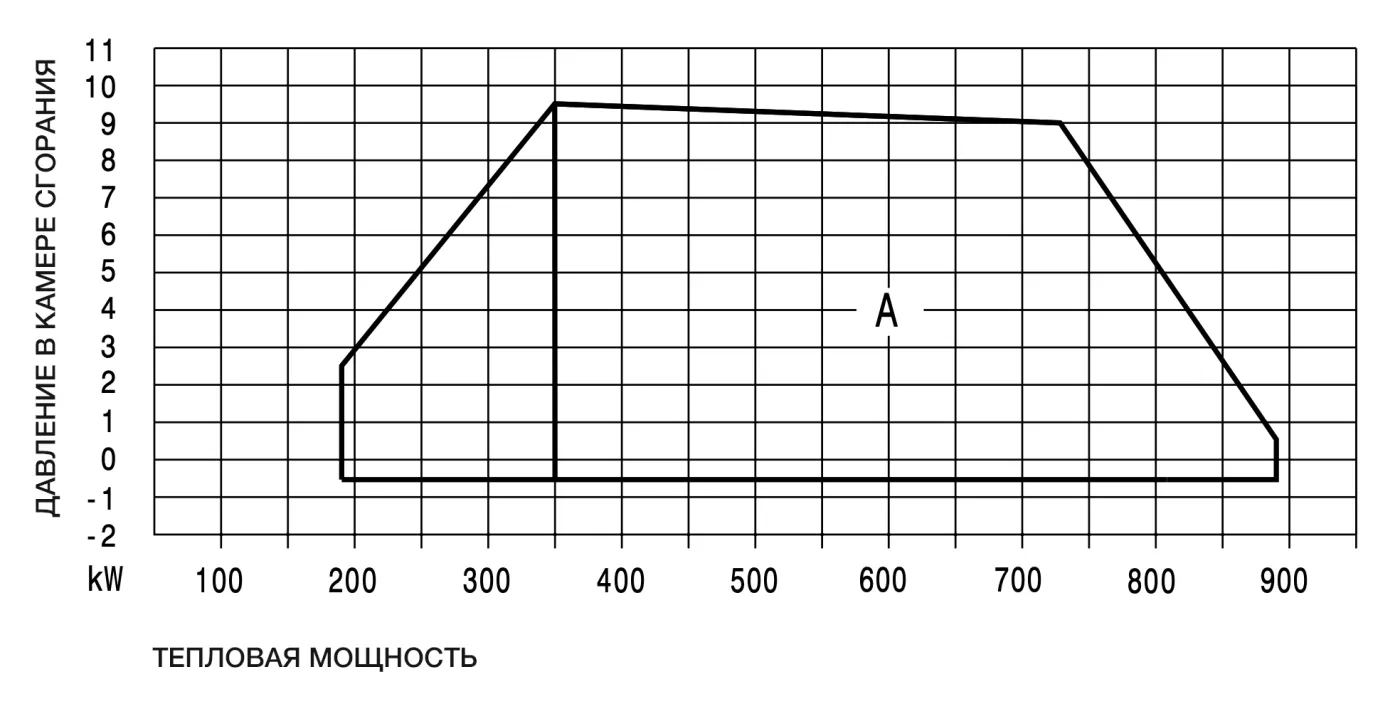

RS 68/E FGR

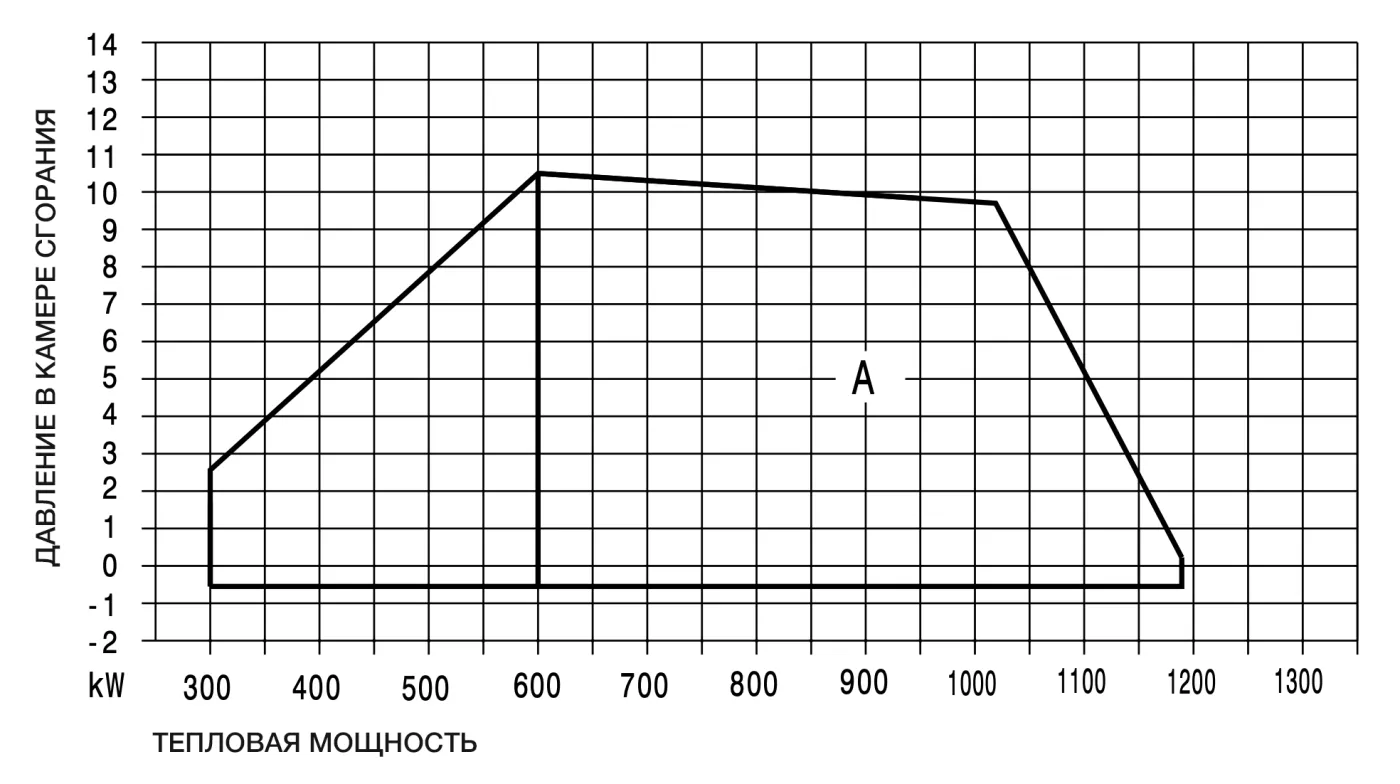

RS 120/E FGR

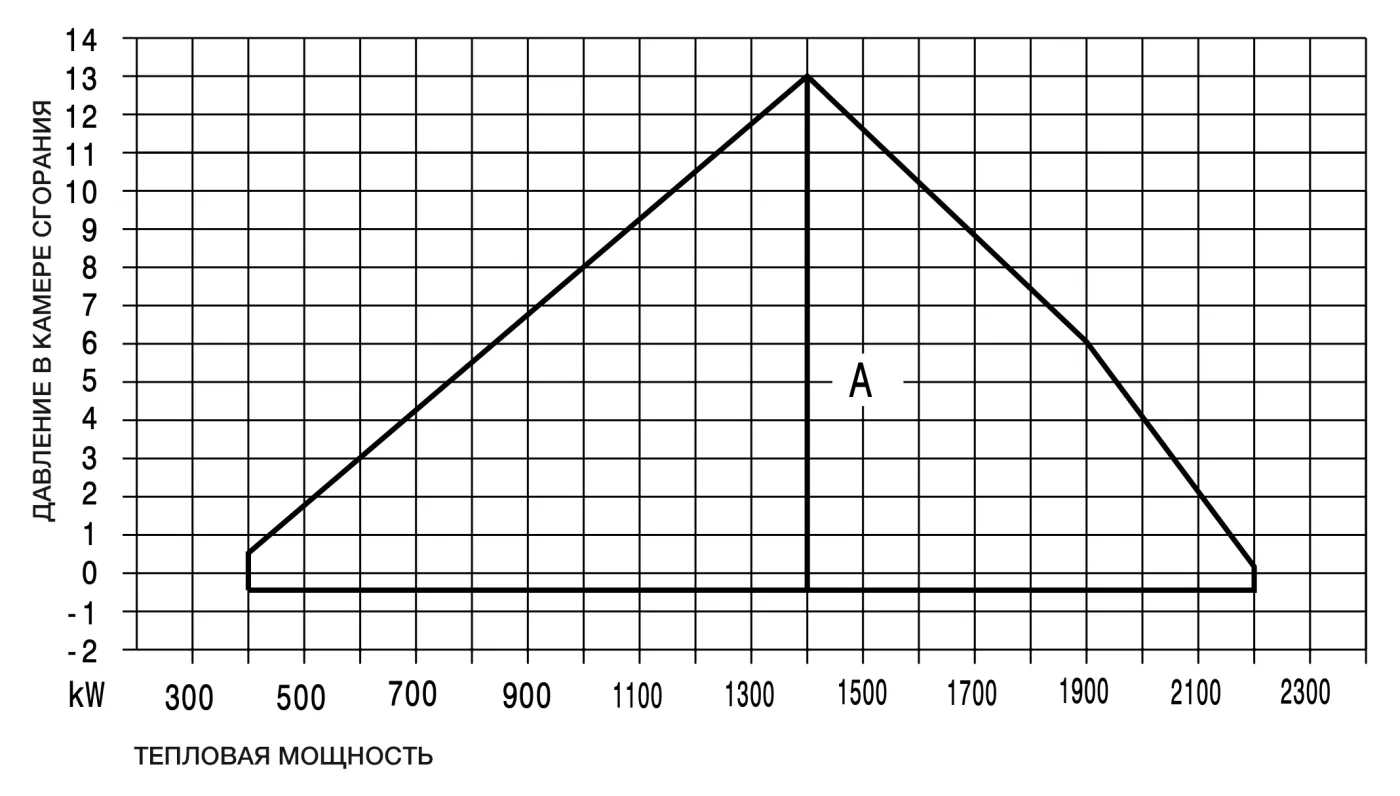

RS 200/E FGR| МОДЕЛИ | RS 68/E FGR | RS 120/E FGR | RS 200/E FGR | ||
|---|---|---|---|---|---|
| Мощность (1) | max | кВт | 350÷870 | 600÷1080 | 1400÷2200 |
| Мкал/ч | 310÷757 | 516÷1015 | 1204÷1892 | ||
| min | кВт | 195 | 300 | 400 | |
| Мкал/ч | 168 | 258 | 344 | ||
| Потребление топлива | Природный газ: G20 (метан) | ||||
| Давление газа при макс. мощности (2) Газ: G20 |
мбар | 13.8 | 19.0 | 12.0 | |
| Рабочий режим | – Прерывистый (мин. не менее 1-й остановки каждые 24 ч) – Модуляционный |
||||
| Применение | Водогрейные котлы, паровые котлы и парогенераторы, котлы на диатермическом масле | ||||
| Температура воздуха горения | °C | 0-40 | |||
| °C max | 60 | ||||
| Уровень шума (3) | Звуковое давление | дБ(A) | 80.5 | 83.0 | 83.0 |
| Звуковая мощность | 91.5 | 94.0 | 94.0 | ||
| Вес | кг | 85 | 90 | 101 | |
| ЭЛЕКТРОПИТАНИЕ | |||||
| Основное электропитание | 3 ~ 400V +/-10% 50Hz 1N ~ 230V +/-10% 50Hz |
||||
| Вентилятор | об/мин | 2890 | 2890 | 2935 | |
| V | 380/415 | 380/415 | 400 | ||
| кВт | 1.5 | 2.2 | 5.5 | ||
| A | 3.4 | 4.6 | 10.2 | ||
| Трансформатор поджига | V1 - V2 I1 - I2 |
230 V - 2 x 5 kV 1.9 A - 35 mA |
|||
| Потребляемая мощность | кВт max | 2.1 | 2.9 | 6.5 | |
| Электрозащита | IP44 | ||||

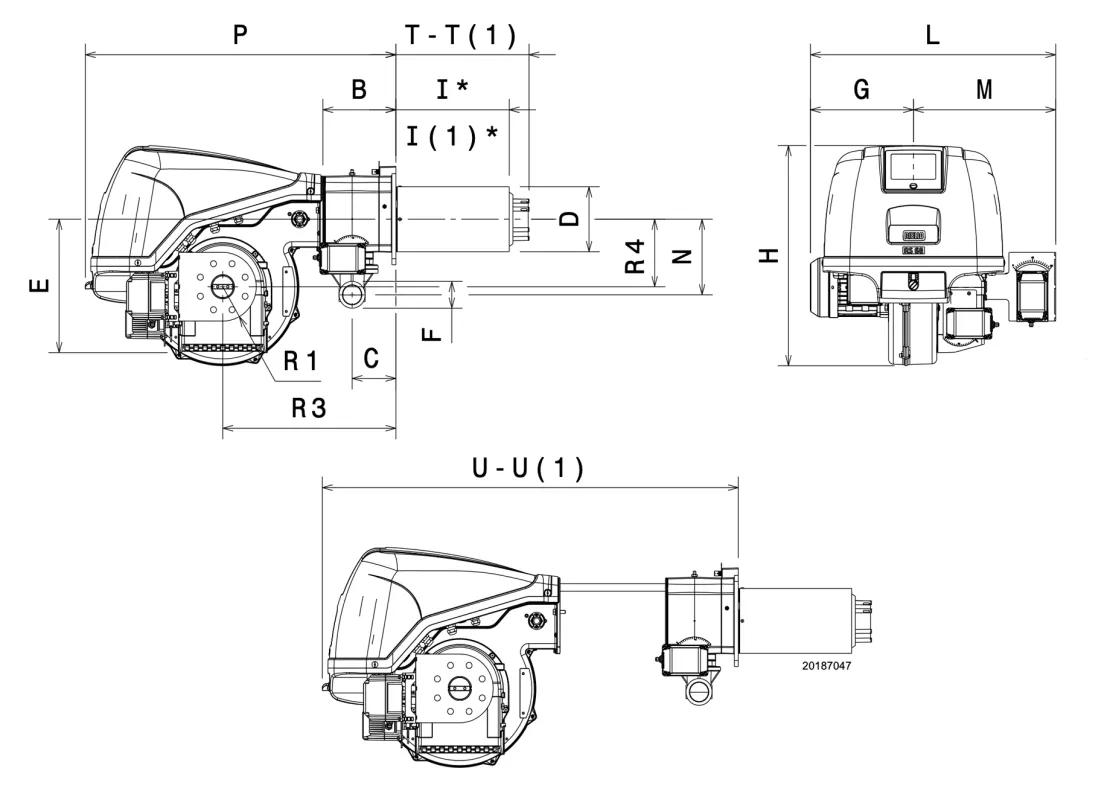

Габаритные размеры
RS 68-200/E FGR| МОДЕЛИ | B | C | D | E | F | G | H | I-I(1) | L | M | N | P | R1 | R3 | R4 | T-T(1) | U-U(1) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS 68/E FGR | 218 | 131 | 189 | 426 | 2" | 308 | 640 | 204-339 | 734 | 426 | 220 | 929 | DN65 | 518 | 196.5 | 255-390 | 1237-1447 |
| RS 120/E FGR | 218 | 131 | 189 | 426 | 2" | 308 | 640 | 204-339 | 734 | 426 | 220 | 929 | DN65 | 518 | 196.5 | 255-390 | 1237-1447 |
| RS 200/E FGR | 242 | 141 | 221 | 435 | 2" | 428 | 647 | 310-440 | 864 | 436 | 261 | 953 | DN100 | 541.5 | 198.5 | 373-503 | 1465-1620 |
