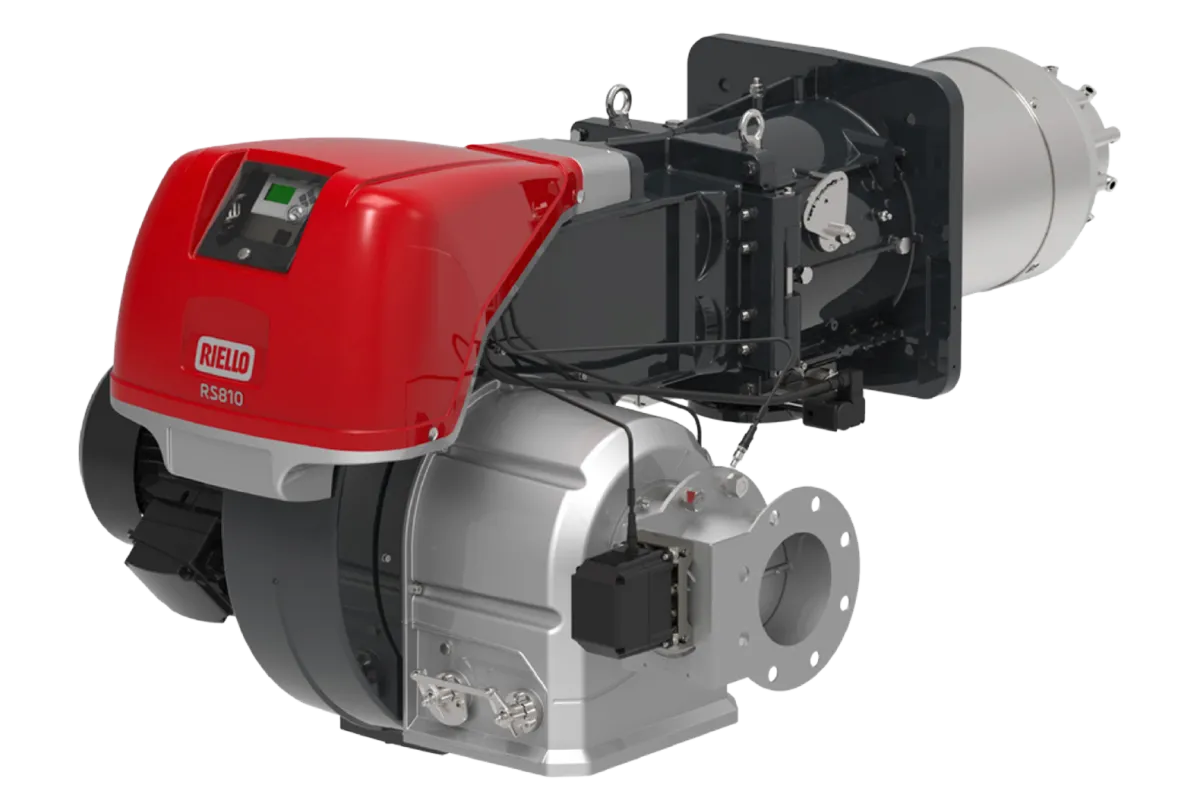

Газовые горелки с электронным модулированием
RS 810/E FGR
В соответствии с растущим запросом на заботу об окружающей среде инженеры Riello создали передовую линейку модуляционных газовых горелок с технологией рециркуляции дымовых газов (FGR).
Для котлов и иных теплогенераторов большой мощности могут быть рекомендованы горелки RS 810/E FGR. Использование таких устройств в производственных процессах позволяет добиться чрезвычайно низкого уровня NOx-выбросов на единицу продукции — менее 30 мг/м3 @ 3,5% O2.
В основе технологии FGR лежит рециркуляция — повторная подача части дымовых газов, которые вводятся со стороны воздухозаборника горелки. Интегрированная цифровая система управления горелкой с помощью независимых серводвигателей позволяет контролировать соотношение воздуха, топлива и выхлопных газов в каждой рабочей точке, чтобы достичь очень низкого уровня выбросов NOx, сохраняя при этом высокую надежность работы.
Моноблочная конструкция позволяет уместить все узлы горелки в компактные размеры и сделать монтаж, пусконаладочный процесс, а также последующее обслуживание простым и удобным.
Особенности горелок
- Минимальный ущерб для окружающей среды благодаря рециркуляции дымовых газов, позволяющих снизить NOx-выбросы до менее 30 мг/кВт•ч на единицу произведенной продукции. Оптимальный выбор для использования в «зеленых» технологических процессах
- Компактные размеры для данного диапазона мощности
- Цифровое управление всеми рабочими параметрами, функциональный блок управления с возможностью включения горелки в автоматизированные системы управления технологическими процессами
- Удобное обслуживание

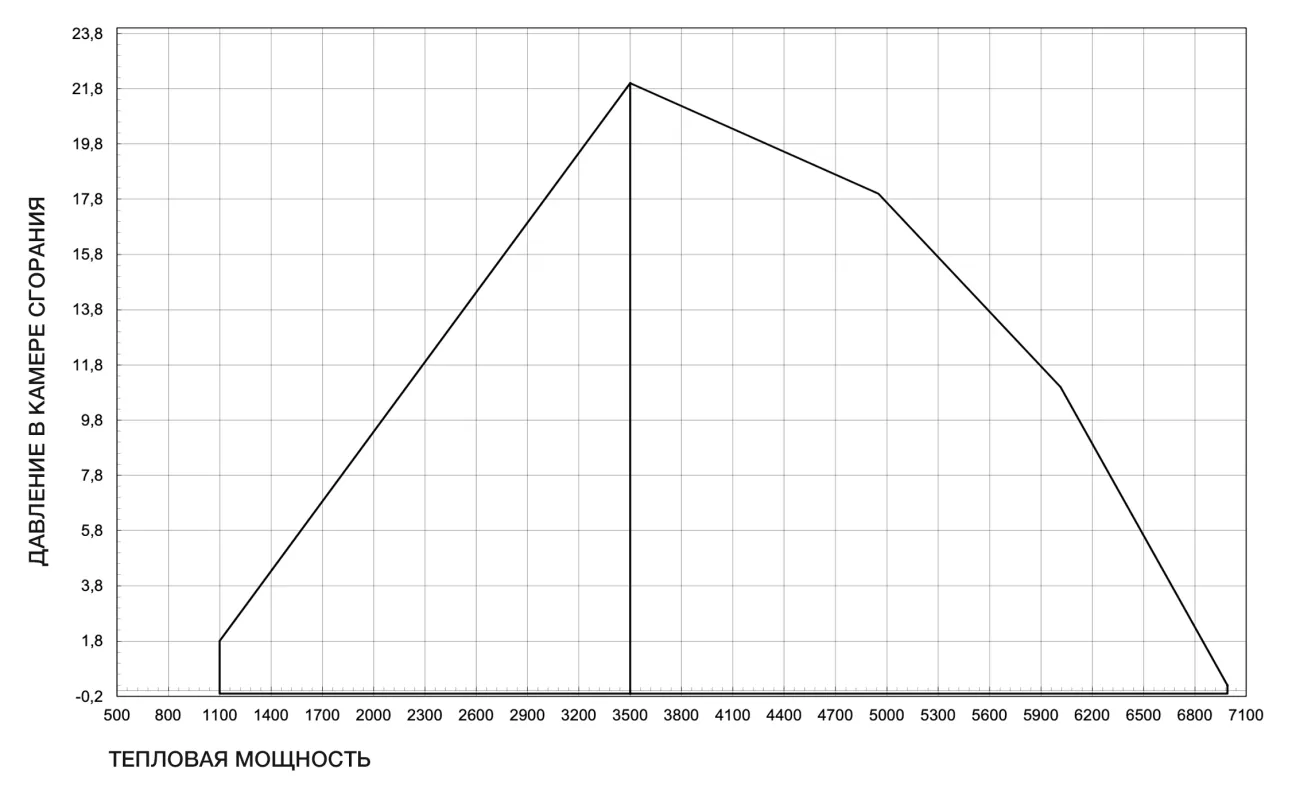

Графики рабочего диапазона
RS 810/E FGR| МОДЕЛИ | RS 810/E FGR | ||
|---|---|---|---|
| Мощность (1) | min-max | кВт | 1100/3500÷7000 |
| Потребление топлива | Природный газ: G20 (метан) | ||
| Давление газа при макс. мощности G20 (2) | мбар | 74.2 | |
| Рабочий режим | FS1: Прерывистый (не менее 1-й остановки каждые 24 ч) FS2: Непрерывный (не менее 1-й остановки каждые 72 ч) По умолчанию горелка поставляется с настройками на прерывистый режим работы |
||
| Применение | Водогрейные котлы, паровые котлы и парогенераторы, котлы на диатермическом масле | ||
| Температура воздуха горения | °C | 0-40 | |
| °C max | 60 | ||
| Уровень шума (3) | звуковое давление | дБ(A) | 90 |
| звуковая мощность | 104.6 | ||
| Вес | кг | 300 | |
| ЭЛЕКТРОПИТАНИЕ | |||
| Основное электропитание | 3N ~ 400V +/-10% 50 Hz | ||
| Вентилятор | об/мин | 2950 | |
| V | 400/690 | ||
| кВт | 22 | ||
| A | 39.4/22.7 | ||
| Трансформатор поджига | V1 - V2 I1 - I2 |
230 V - 2 x 5 kV 1.9 A - 35 mA |
|
| Потребляемая мощность | кВт max | 24.5 | |
| Электрозащита | IP54 | ||

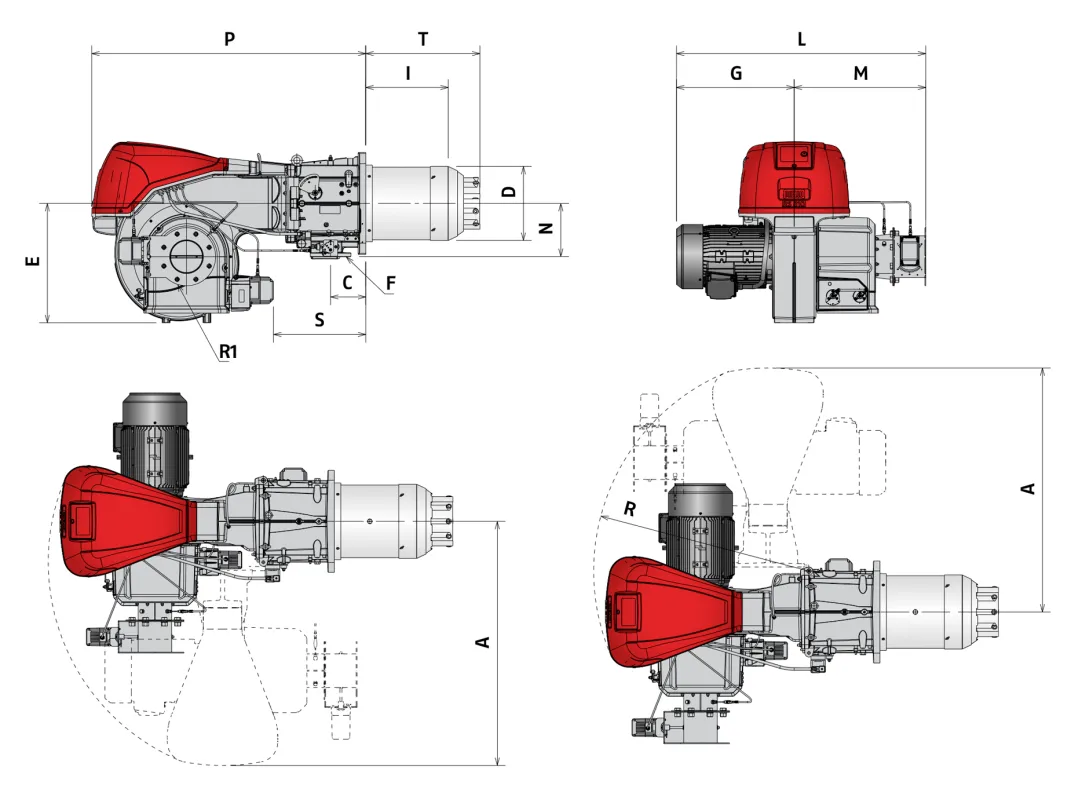

Габаритные размеры
RS 810/E FGR| МОДЕЛИ | A | C | D | E | F | G | I | L | M | N | P | R | R1 | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS 810/E-EV FGR | 1197 | 173 | 363 | 585 | DN80 | 577 | 405 | 1222 | 645 | 260 | 1345 | 1055 | 6" – DN150 | 450 | 558 |
