Газовые горелки с электронным модулированием
RS 1000÷2000/E FGR

регулирование:
электронная модуляция
мин. мощность, кВт:
1100/4000
макс. мощность, кВт:
19500
уровень выбросов:
Ultra Low NOx
Для получения коммерческого предложения с актуальной стоимостью горелки RS 1000÷2000/E FGR или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра
Отправить запрос

Многолетний опыт проектирования и производства горелок вместе со стремлением добиться минимального воздействия на окружающую среду позволили RIello разработать новую линейку модуляционных газовых горелок с технологией рециркуляции дымовых газов (FGR).

Использование моноблочных горелок модельного ряда RS 1000÷2000/E FGR в технологических процессах позволяют добиться чрезвычайно низкого уровня NOx-выбросов на единицу продукции — менее 30 мг/м3 @ 3,5% O2.

Принцип работы горелок RS 1000÷2000/E FGR основан на высокоточном цифровом управлении горением и подачей воздуха и топлива. Система управления реализована на использовании независимых сервоприводов для управления вентилятором и заслонкой и позволяет добиться идеального контроля над  процессом горения во всем диапазоне модуляции.

Моноблочная конструкция позволяет уместить все узлы горелки в компактные размеры и сделать монтаж, пусконаладочный процесс, а также последующее обслуживание простым и удобным.

Особенности горелок

  • Минимальный ущерб для окружающей среды благодаря рециркуляции дымовых газов, позволяющих снизить NOx-выбросы до менее 30 мг/кВт•ч на единицу произведенной продукции. Оптимальный выбор для использования в «зеленых» технологических процессах
  • Компактные размеры для данного диапазона мощности
  • Цифровое управление всеми рабочими параметрами, функциональный блок управления с возможностью включения горелки в автоматизированные системы управления технологическими процессами
  • Удобное обслуживание

Графики рабочего диапазона

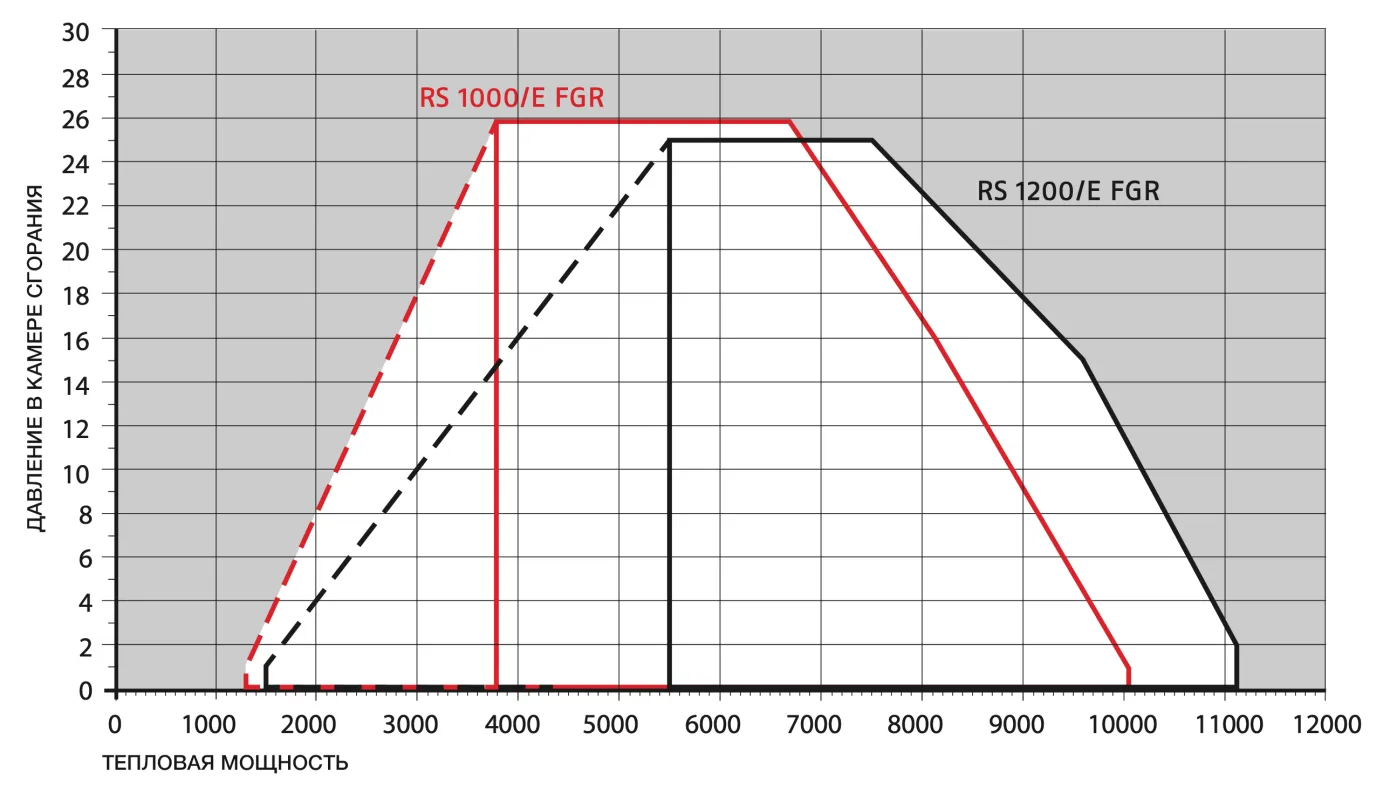

RS 1000÷1200/E FGR

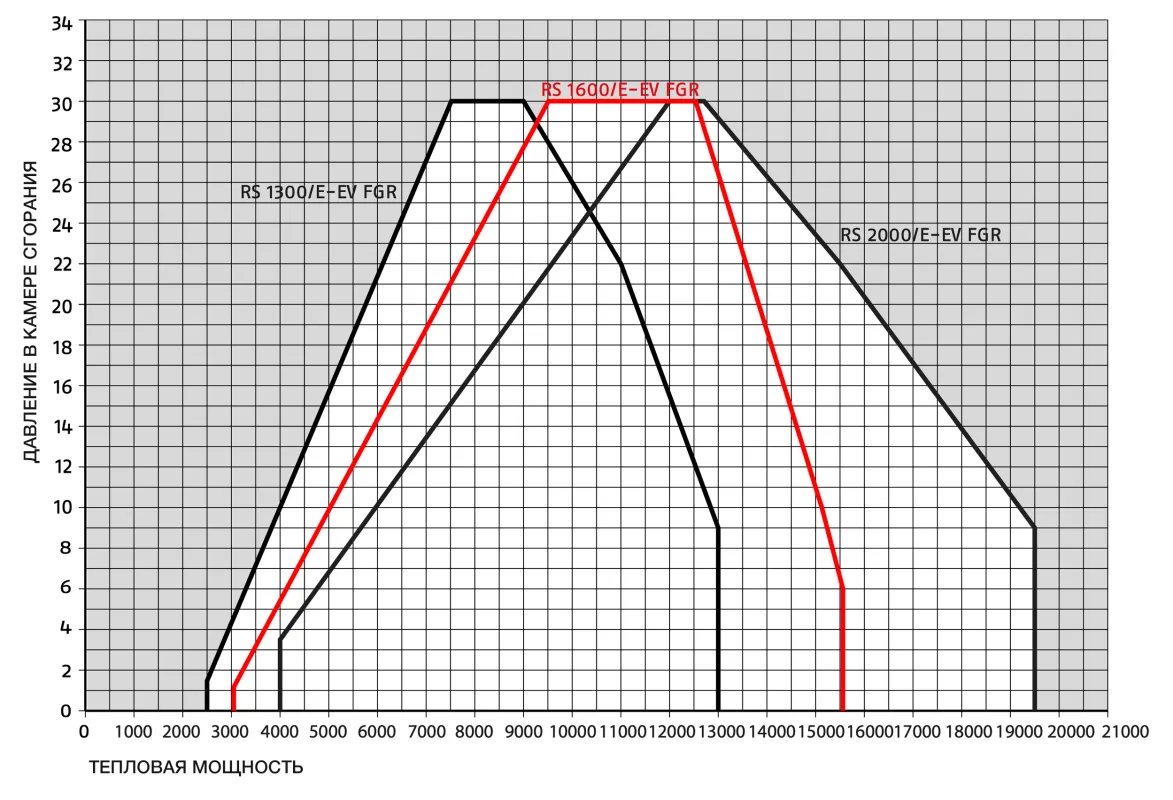

RS 1300÷2000/E FGR
МОДЕЛИ RS 1000/E FGR RS 1200/E FGR RS 1300/E FGR RS 1600/E FGR RS 2000/E FGR
Мощность (1) min-max кВт 1100/4000 - 10100 1500/5500-11100 2500/7500÷13000 3065/9503÷15560 4000/12000÷19500
Потребление топлива Природный газ: G20 (метан)
Давление газа при макс. мощности (2)
Газ: G20		 мбар 64.5/92.7 80.5/114 по запросу
Рабочий режим – FS1 Прерывистый (мин. не менее 1-й остановки каждые 24 ч) (4) – Модуляционный
Применение Водогрейные котлы, паровые котлы и парогенераторы, котлы на диатермическом масле
Температура воздуха горения °C 0-50
°C max 60
Уровень шума (3) Звуковое давление дБ(A) 85 89.3 по запросу
Звуковая мощность 99 99.7 по запросу
Вес   кг 480 520 по запросу
ЭЛЕКТРОПИТАНИЕ
Основное электропитание
Электропитание блока управления		 3N ~ 400V +/-10% 50 Hz
1N ~ 230V 50 Hz
Вентилятор об/мин 2880 2880 по запросу
V 400/690 400/690 по запросу
кВт 22 25 по запросу
A 39.4/22.7 43.4/25.1 по запросу
Трансформатор поджига V1 - V2
I1 - I2		 230 V - 1 x 8 kV
1 A - 20 mA
Потребляемая мощность кВт max 25.7 28.7 по запросу
Электрозащита IP54

Габаритные размеры

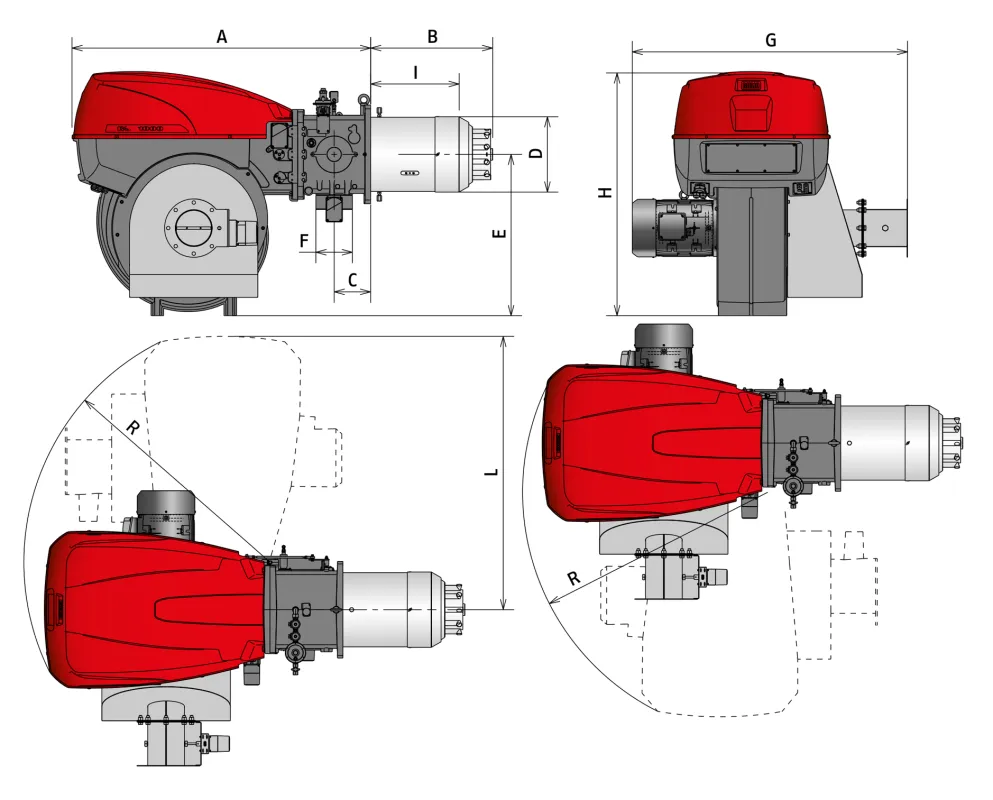

RS 1000÷1200/E FGR

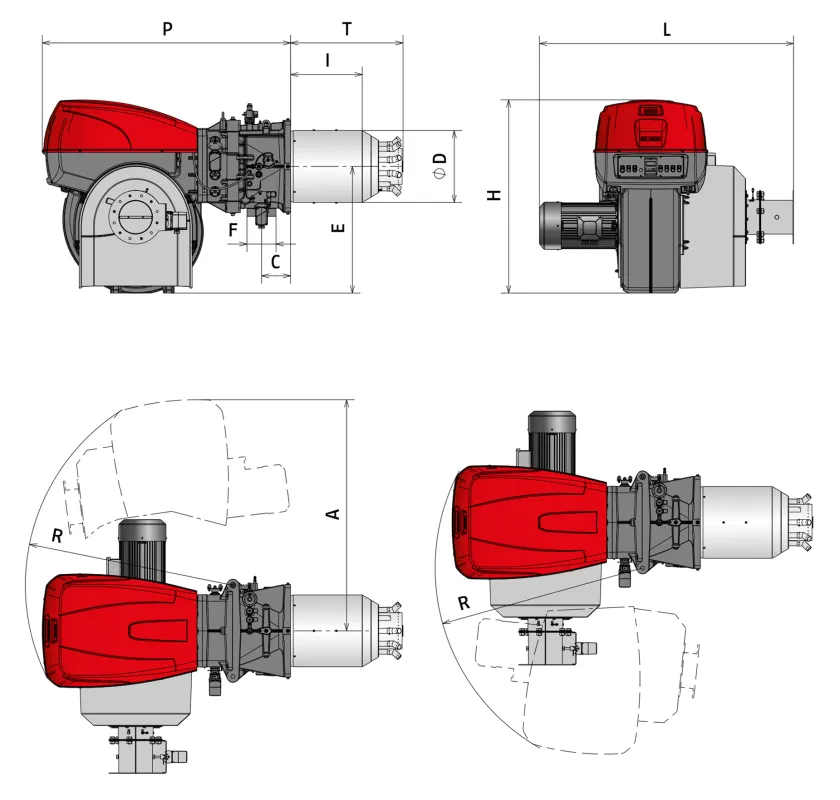

RS 1300÷2000/E FGR

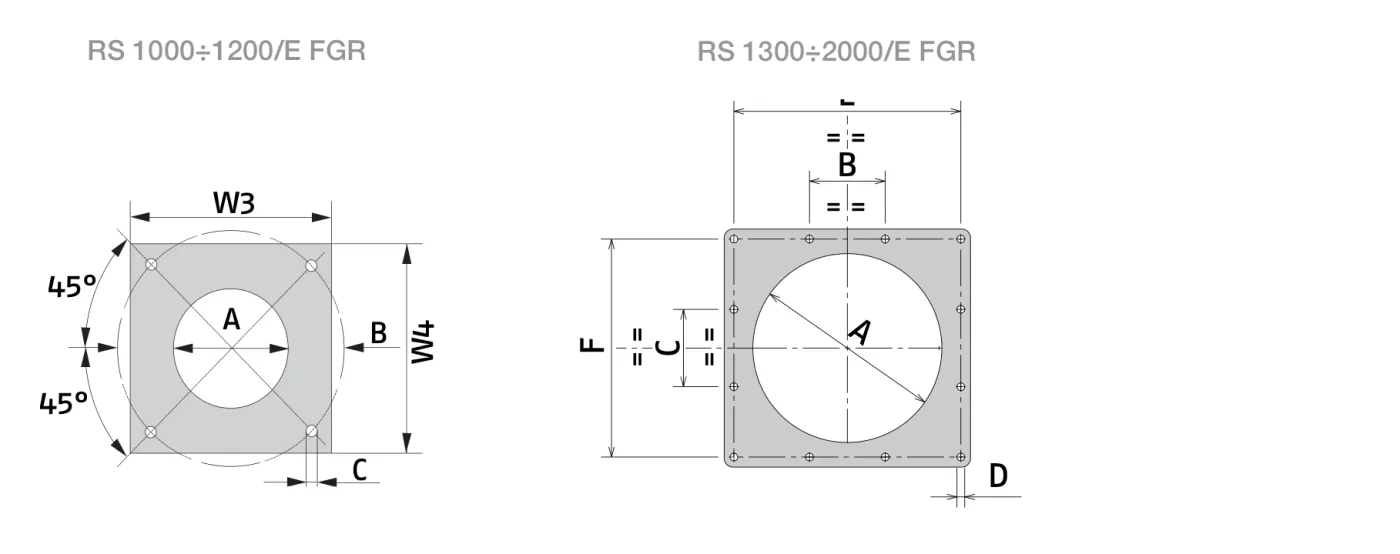

Посадочные размеры

МОДЕЛИ A B C D E F G H I L P R T
RS 1000/E FGR 1637 669 200 413 885 DN80 1510 1338 485 1493 – 1350 –
RS 1200/E FGR 1637 670 200 456 885 DN80 1630 1338 463 1493 – 1350 –
RS 1300/E FGR 1782 – 220 544 960 DN100 – 1463 383 1928 1880 1565 613
RS 1600/E FGR 1785 – 220 544 960 DN100 – 1463 544 1922 1880 1565 852
RS 2000/E FGR 1782 – 220 590 960 DN100 – 1463 562 1922 1880 1565 852



МОДЕЛИ A B C D E F W3 W4
RS 1000/E FGR 460 608 M20 – – – 530 530
RS 1200/E FGR 500 608 M20 – – – 530 530
RS 1300/E FGR 580 215 220 M20 645 620 – –
RS 1600/E FGR 580 215 220 M20 645 620 – –
RS 2000/E FGR 580 215 220 M20 645 620 – –





МОДЕЛИ X Y Z кг
RS 1000/E FGR 2640 1700 1750 450
RS 1200/E FGR 2640 1700 1750 470
RS 1300/E FGR 2960 1750 1800 1180
RS 1600/E FGR 2960 1750 1800 1180
RS 2000/E FGR 2960 1750 1800 1220



Информационные материалы и документация

RS 1000÷2000/E FGR, руководство по эксплуатации
