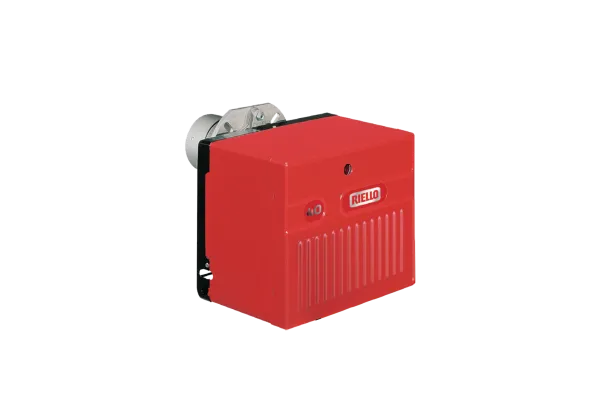

Дизельные горелки одноступенчатые

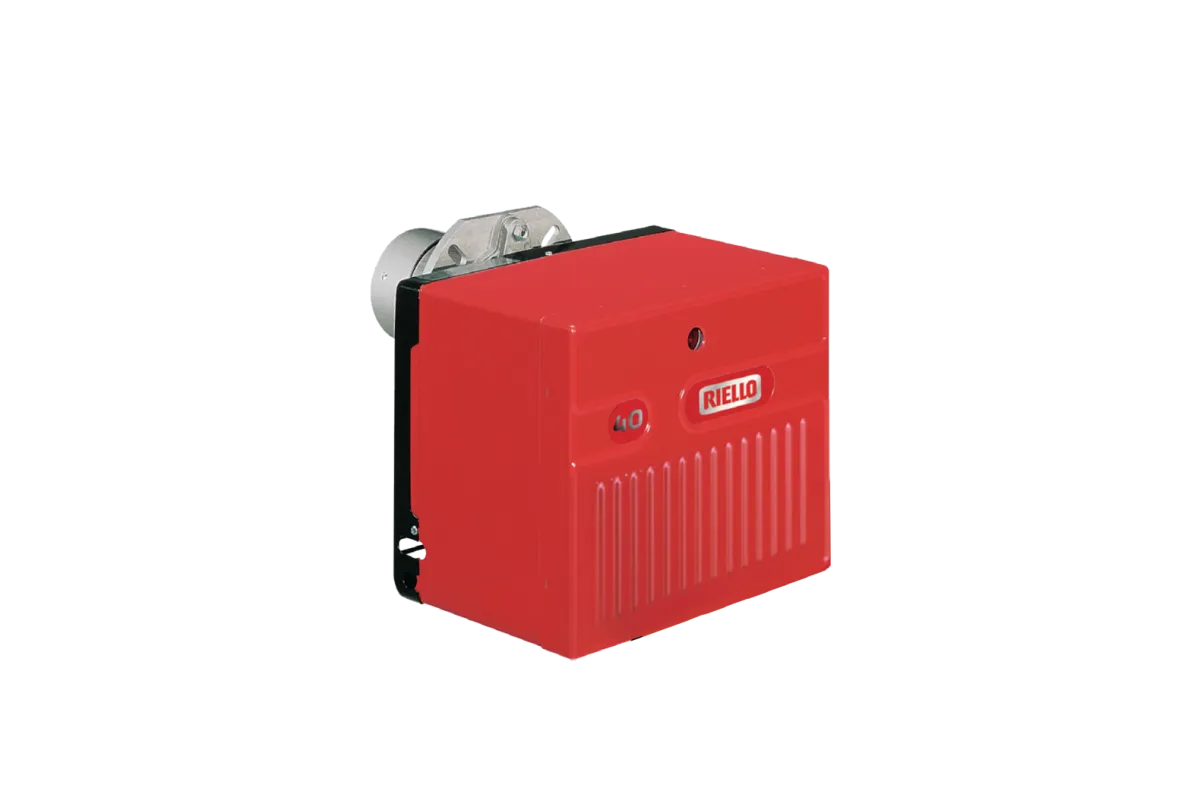

RIELLO 40 G

регулирование:

Одноступенчатое

мин. мощность, кВт:

23.8

макс. мощность, кВт:

240

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RIELLO 40 G или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

Одноступенчатые дизельные горелки Riello 40 GS — превосходный вариант для отопительных систем жилого сектора. В модельном ряду доступны горелки мощность от 12 до 240 кВт. Горелки собираются из оригинальных компонентов, разработанных инженерами Riello, что гарантирует высокую надежность, длительную и безопасную эксплуатацию.

Особенности горелок

Микропроцессорное управление с функцией диагностики и оповещения о неполадках
Низкий уровень шума за счет внутренней облицовки корпуса звукоизоляционным материалом
Простой и быстрый монтаж с электроподключением с помощью вилки / розетки
Полное соответствие по электромагнитной совместимости, низковольтным системам, теплоэффективности европейскому стандарту EN 267

Графики рабочего диапазона

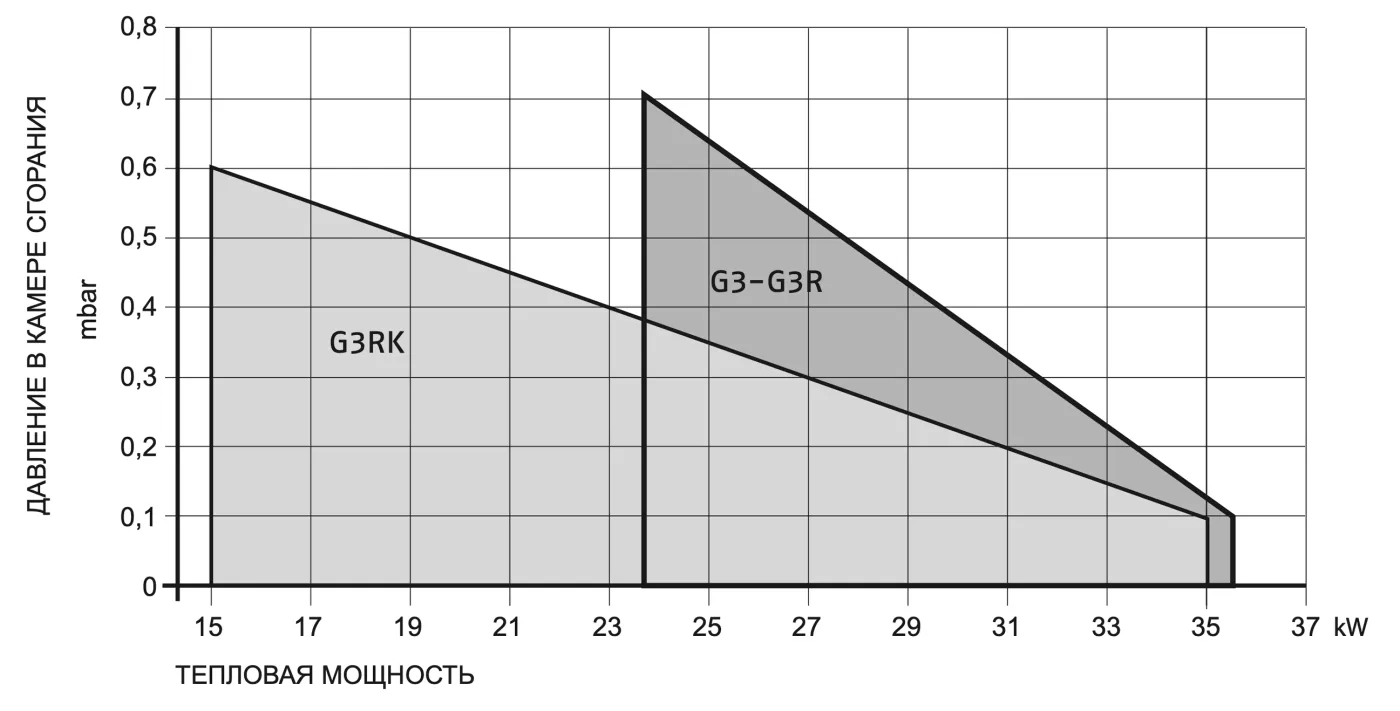

G3RK, G3-G3R

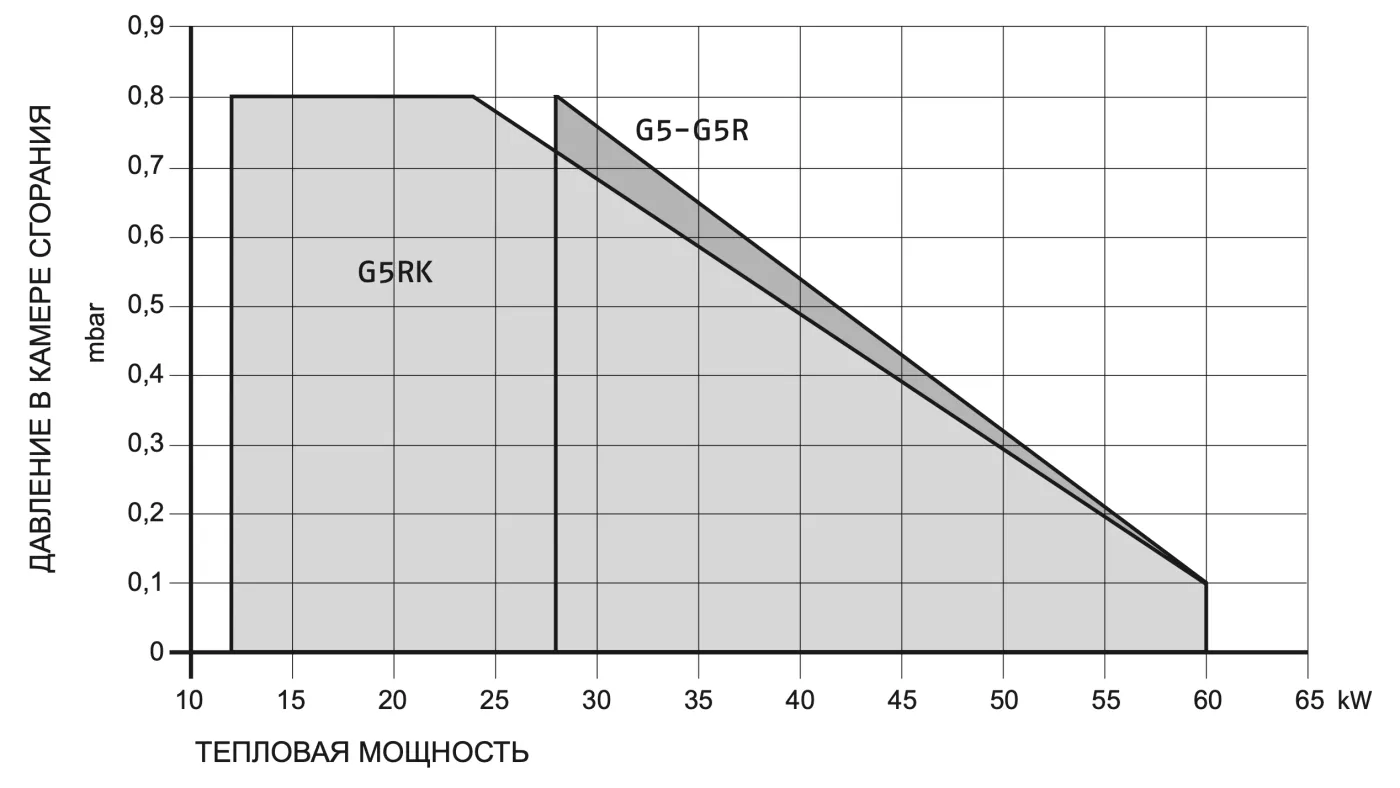

G5RK, G5-G5R

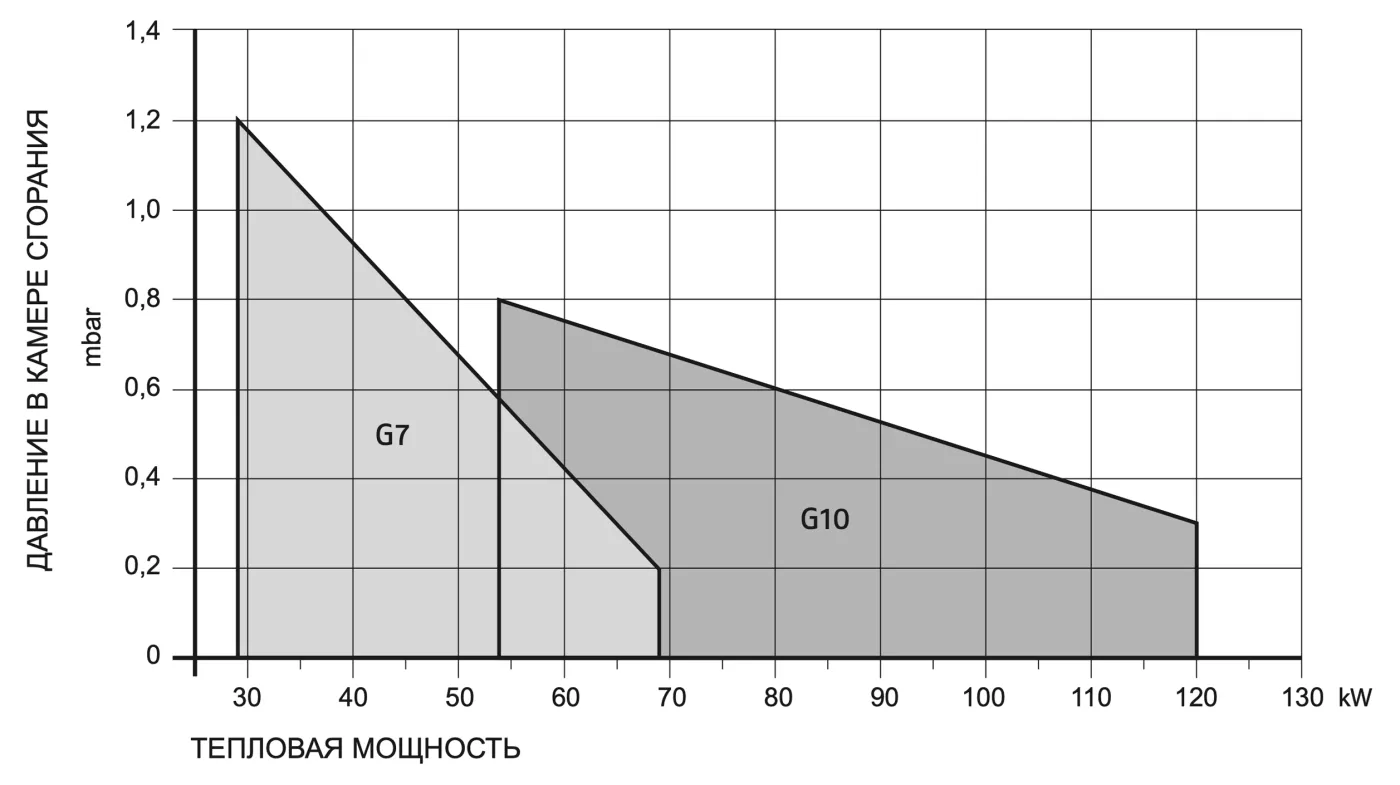

G7, G10

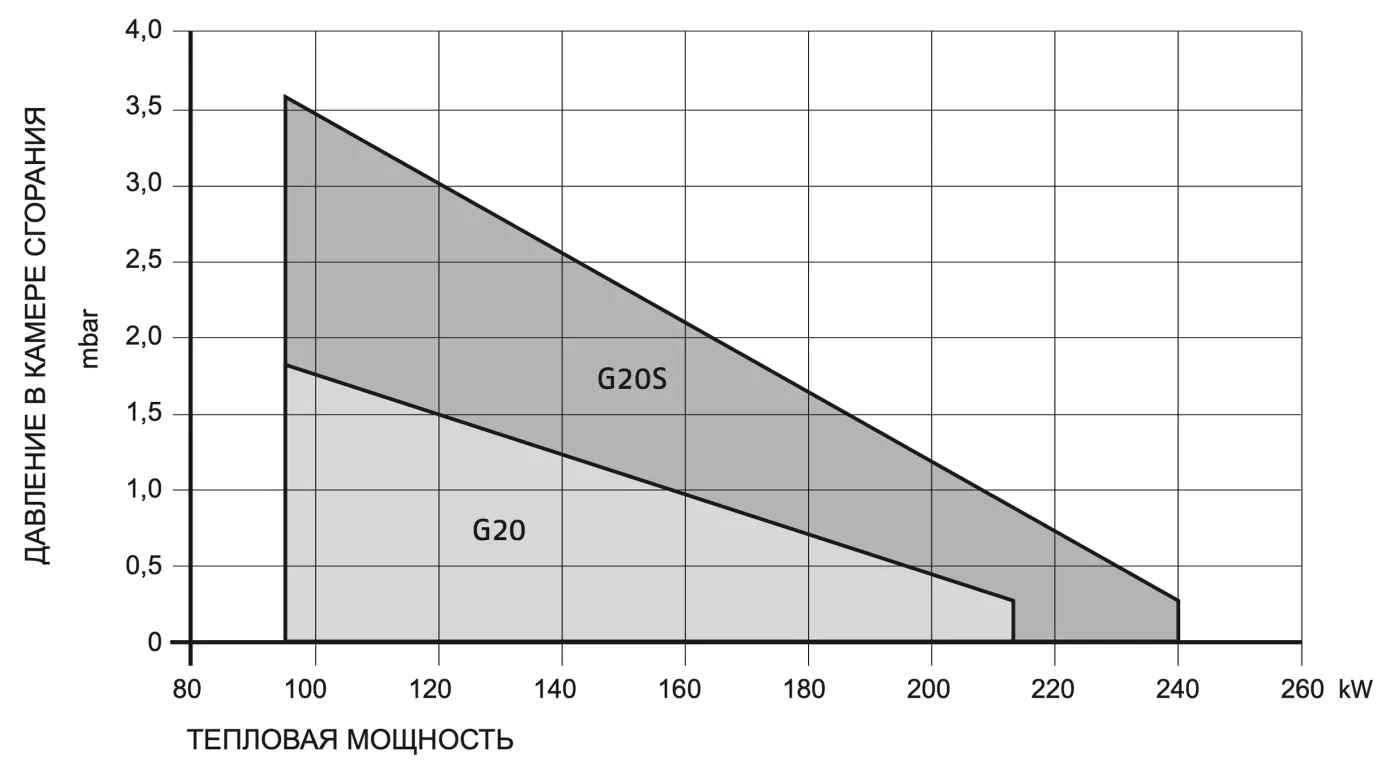

G20, G20S

МОДЕЛИ			R40 G3	R40 G3R	R40 G3RK	R40 G5	R40 G5R	R40 G5R	R40 G7	R40 G10	R40 G20	R40 G20S
Регулирование мощности			Одноступенчатое			Одноступенчатое			Одноступенчатое
Режим модуляции на максимальной мощности			===			===			===
Сервопривод		тип	===			===			===
Сервопривод		время работы, с	===			===			===
Тепловая мощность		кВт	23.8 ÷ 35.5	23.8 ÷ 35.5	15 ÷ 35	28 ÷ 60	28 ÷ 60	12 ÷ 60	29 ÷ 69	54 ÷ 120	95 ÷ 213	95 ÷ 240
		Мкал/ч	20.4 ÷ 30.5	20.4 ÷ 30.5	12.9 ÷ 30.1	24.1 ÷ 51.6	24.1 ÷ 51.6	10.3 ÷ 51.6	24.9 - 59.3	46.4 - 103.2	81.7 - 183.2	81.7 - 206.4
		кг/ч	2 - 3	2 - 3	1.3 - 3	2.3 - 5	2.3 - 5	1 - 5	2.5 - 5.8	4.5 - 10	8 - 18	8.20
Температура окружающей среды		°C мин./макс.	0/40			0/40			0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
Дизельное топливо	низшая теплотоворная способность	кВт•ч/кг	11.8			11.8			11.8
	низшая теплотоворная способность	ккал/кг	10200			10200			10200
	вязкость при 20°C	мм2/с (cSt)	4 - 6 (at 20°C)			4 - 6 (at 20°C)		2 - 6 (at 20°C)	2 - 6 (at 20°C)	4 - 6 (at 20°C)
Топливный насос	тип		R.B.L			R.B.L			R.B.L
Топливный насос	расход при 12 бар	кг/ч	30			30			30
Давление распыления		бар	8 - 15			8 - 15			8 - 15
Температура топлива		макс. °C	50			50			50
Расход топлива подогревателем			NO	YES	YES	NO	YES	YES	NO	NO	NO	NO
Вентилиятор		тип	Центробежный с лопастями прямого изгиба			Центробежный с лопастями прямого изгиба			Центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	40			40			40
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	1/50/230 ± 10%			1/50/230 ± 10%			1/50/230 ± 10%
Вспомогательное электроподключение		Ф/Гц/В	===			===			===
Блок управления		тип	RBL 530 SE	RBL 531 SE	RBL 531 SE	RBL 530 SE	RBL 531 SE	RBL 531 SE	RBL 530 SE
Общая потребляемая мощность		кВт	0.115	0.165	0.170	0.130	0.185	0.185	0.160	0.160	0.320	0.330
Энергопотребление во вспомогательной цепи		кВт	===			===			===
Энергопотребление подогревателя		кВт	===	0.055		===	0.055	0.055	===
Электрозащита		IP	X0D (IP 40)			X0D (IP 40)			X0D (IP 40)
Вентилятор	потребляемая мощность	кВт	0.09			0.09			0.09		0.15
	номинальный ток	A	0.7			0.75			0.85	0.8	1.4	1.5
	пусковой ток	A	2.8			3			3.4	3.2	5.6	6
	Электрозащита	IP	20			20			20
Двигатель топливного насоса	потребляемая мощность	кВт	===			===			===
	номинальный ток	A	===			===			===
	пусковой ток	A	===			===			===
	электрозащита	IP	===			===			===
Трансформатор поджига		тип	Встроен в блок управления			Встроен в блок управления			Встроен в блок управления
		V1 - V2	(-) - 8 Kv			(==) - 8 Kv			(==) - 8 Kv
		I1 - I2	(-) - 30 mA			(==) - 30 mA			(==) - 30 mA
Рабочий режим			Прерывистый (не менее 1-й остановки каждые 24 ч)			Прерывистый (не менее 1-й остановки каждые 24 ч)			Прерывистый (не менее 1-й остановки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	Звуковое давление	дБ (A)	57	57	56	59			64	65	74	72
Уровень шума	Звуковая мощность	Вт	68	68	67	70			75	76	85	83
Дизельное топливо	Выбросы CO	мг/кВт•ч	16	11	40	10	10	20	15	15	20	20
	Индикатор выделения дыма	N° Бахарах	< 1			< 1			< 1
	Выбросы CxHy	мг/кВт•ч	< 10 (после первых 20 с)			< 10 (после первых 20 с)			< 10 (после первых 20 с)
	Выбросы NOx	мг/кВт•ч	170	160	160	180	185	175	180	190	180	190
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 92/42/EC - 2014/30/UE - 2014/35/UE			2006/42/EC - 92/42/EC - 2014/30/UE - 2014/35/UE			2006/42/EC - 92/42/EC - 2014/30/UE - 2014/35/UE
Соответствует			EN 267			EN 267			EN 267
Сертификат			===	===	CE-00360254/99	===	===	CE-00360254/99	===	CE-00360257/99	===	===

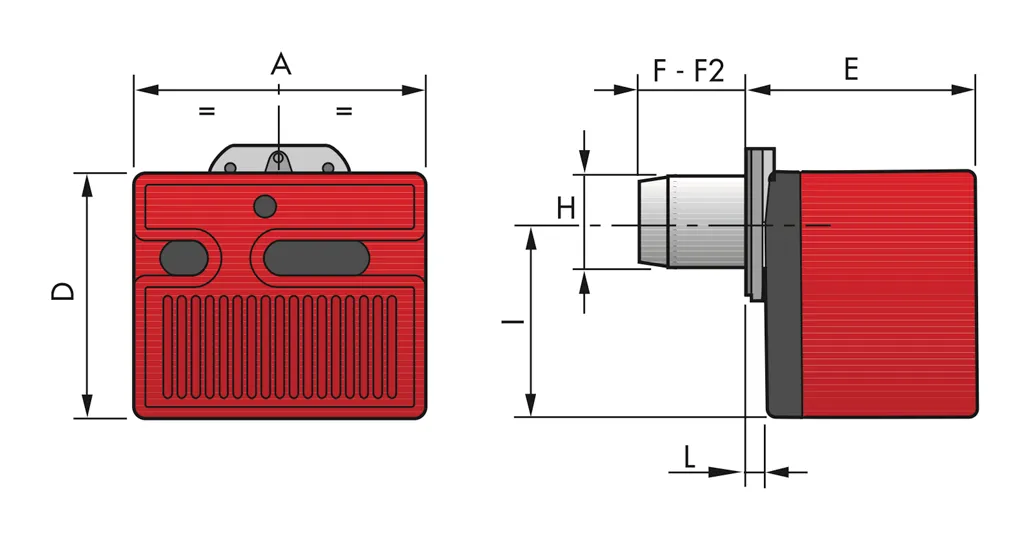

Габаритные размеры

Riello 40 G

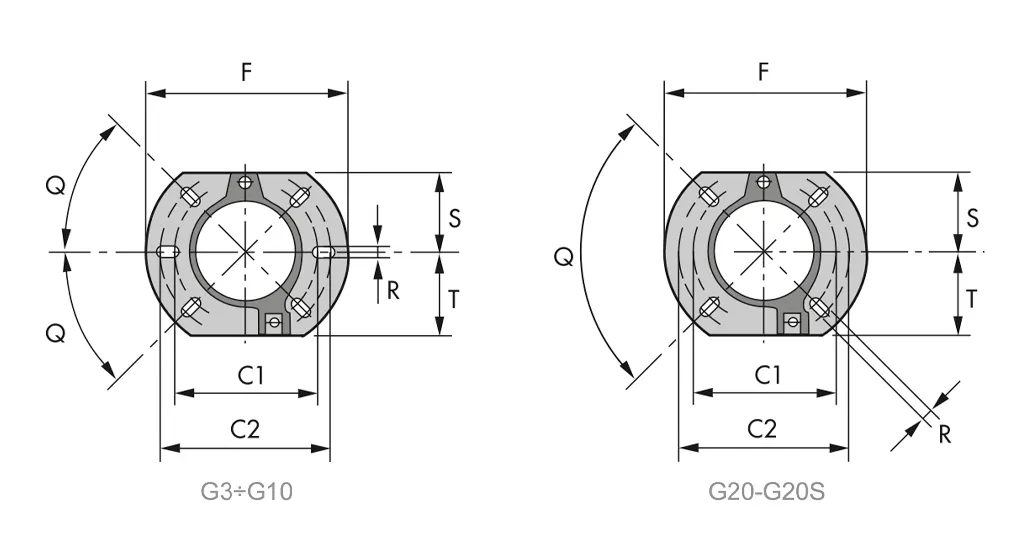

Посадочные размеры

МОДЕЛИ	A	D	E	F	F2	H	I	L
G3	252	215	203	86	-	89	164	19
G3R	252	215	203	86	-	89	164	19
G3RK	252	215	203	97	115	89	164	19
G5	272	233	236	107 - 180	-	89	180	37
G5R	272	233	236	107	-	89	180	37
G5RK	272	233	236	94	112	89	180	37
G7	305	262	261	73	-	89	204	40
G10	305	262	261	108 - 250	-	105	204	40
G20	350	298	295	118 - 260	-	125	230	41
G20S	350	298	295	118	-	125	230	41

МОДЕЛИ	C1	C2	F	Q	R	S	T
G3 - G3R - G3RK - G5 - G5R - G5RK	130	150	180	45°	11	72	75
G7 - G10	140	170	189	45°	11	83	83
G20 - G20S	160	190	213	90°	11	99	99

МОДЕЛИ	X	Y	Z	ВЕС, кг
G3	363	295	310	10
G3R	363	295	310	10
G3RK	363	295	310	10,5
G5	383	315	325	12
G5R	383	315	325	12
G5RK	383	315	325	12
G7	423	348	340	13
G10	423	348	340	13
G20	483	393	377	16
G20S	483	393	377	17,5
