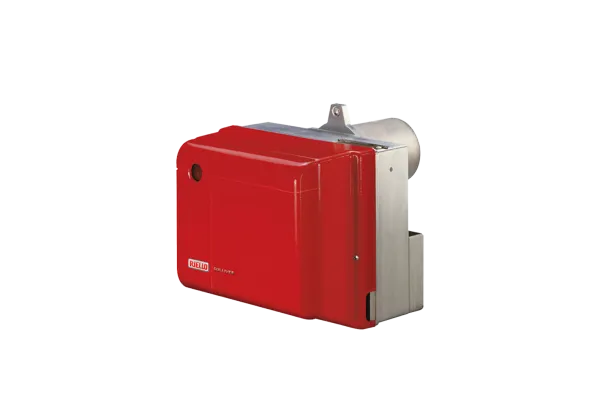

Дизельные горелки одноступенчатые
GULLIVER RG
регулирование:
Одноступенчатое
мин. мощность, кВт:
16.6
макс. мощность, кВт:
309.5
уровень выбросов:
Стандарт
Для получения коммерческого предложения с актуальной стоимостью горелки GULLIVER RG или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра
Серия одноступенчатых дизельных горелок GULLIVER RG с диапазоном мощности от 15 до 309 кВт разработана для бытовых отопительных систем и технологического котельного оборудования малой мощности. Компактные размеры горелок позволяет комбинировать их с большинством российских и европейских котлов, представленных на рынке.
Управление подачей воздуха реализована с помощью заслонки с наружным доступом. Подключение горелки к электросети осуществляется с помощью стандартной проводной вилки.
Особенности горелок
- Поставляются в сборе с форсункой и комплектом гибких шлангов для дизельного топлива
- Имеют звукоизолированный капот, обеспечивающих низкий уровень шума и вибрации
- Конструкция обеспечивает быстрый и простой монтаж, а также удобное обслуживание без необходимости снимать горелку с котла
- Степень электрической защиты IP X0D (IP 40)

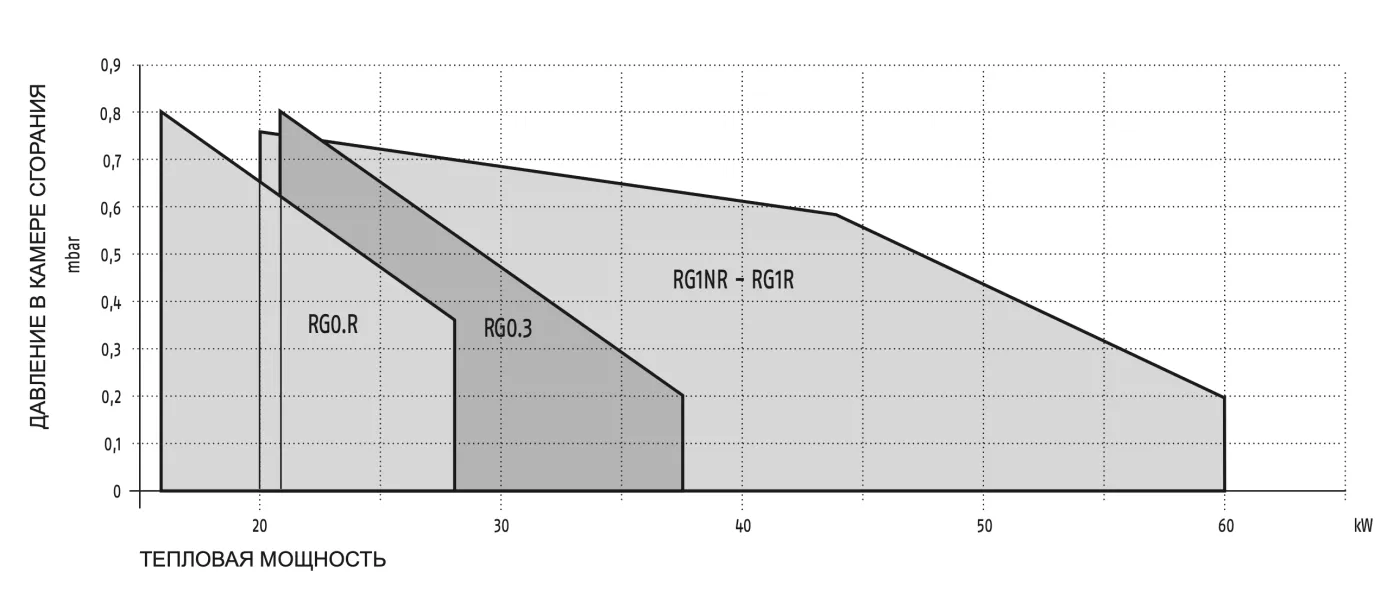

Графики рабочего диапазона
RG0.R, RG0.3, RG1NR-RG1R

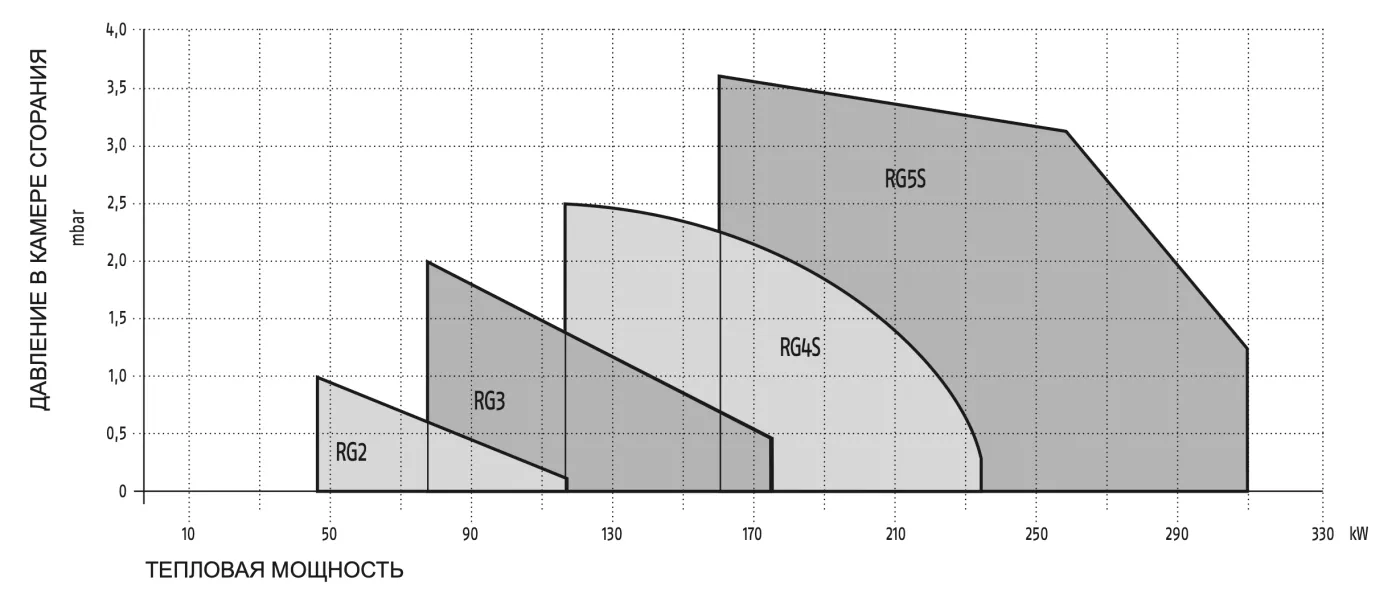

RG2, RG3, RG4S, RG5S| МОДЕЛИ | RG0.R | RG0.1 | RG0.1R | RG1 | RG1R | RG1RK | RG2 | RG3 | RG4S | RG5S | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Регулирование мощности | Одноступенчатое | Одноступенчатое | Одноступенчатое | |||||||||
| Режим модуляции на максимальной мощности | === | === | === | |||||||||
| Сервопривод | тип | === | === | === | ||||||||
| время работы, с | === | === | === | |||||||||
| Тепловая мощность | кВт | 16.6 ÷ 27.3 | 22.5 ÷ 35.6 | 21.3 ÷ 36.7 | 32 ÷ 60 | 20 ÷ 60 | 15 ÷ 60 | 47 ÷ 119 | 83 ÷ 178 | 118.5 ÷ 237 | 160 ÷ 309.5 | |
| Мкал/ч | 14.3 ÷ 23.4 | 19.4 ÷ 30.6 | 18.3 ÷ 31.6 | 27.5 ÷ 51.6 | 17.2 ÷ 51.6 | 13 ÷ 51.6 | 40.4 ÷ 102.3 | 71.4 ÷ 153 | 102 ÷ 203.8 | 137.6 ÷ 266.2 | ||
| кг/ч | 1.4 - 2.3 | 1.9 - 3 | 1.8 - 3.1 | 2.7 - 5 | 1.7 - 5 | 1.3 - 5 | 4 - 10 | 7 - 15 | 10 ÷ 20 | 13.5 - 26.1 | ||
| Температура окружающей среды | °C мин./макс. | 0/40 | 0/40 | 0/40 | ||||||||
| ТОПЛИВО И ПОДАЧА ВОЗДУХА | ||||||||||||
| Дизельное топливо | низшая теплотоворная способность | кВт•ч/кг | 11.8 | 11.8 | 11.8 | |||||||
| ккал/кг | 10200 | 10200 | 10200 | |||||||||
| вязкость при 20°C | мм2/с (cSt) | 4 - 6 (at 20°C) | 4 - 6 (at 20°C) | 4 - 6 (at 20°C) | ||||||||
| Топливный насос | тип | R.B.L | R.B.L | R.B.L | ||||||||
| расход при 12 бар | кг/ч | 30 | 30 | 30 (at 12 бар) | ||||||||
| Давление распыления | бар | 8 - 15 | 8 - 15 | 8 - 15 | ||||||||
| Температура топлива | макс. °C | 50 | 50 | 50 | ||||||||
| Расход топлива подогревателем | да | нет | да | нет | да | нет | NO | NO | NO | NO | ||
| Вентилиятор | тип | Центробежный с лопастями прямого изгиба | Центробежный с лопастями прямого изгиба | Центробежный с лопастями прямого изгиба | ||||||||
| Температура воздуха горения | макс. °C | 40 | 40 | 40 | ||||||||
| ЭЛЕКТРОПИТАНИЕ | ||||||||||||
| Электросеть | Ф/Гц/В | 1/50/230 ± 10% | 1/50/230 ± 10% | 1/50/230 ± 10% | ||||||||
| Вспомогательное электроподключение | Ф/Гц/В | === | === | === | ||||||||
| Блок управления | тип | RBL 553 SE* or MO 550 | RBL 552 SE | RBL 553 SE | RBL 552 SE | RBL 553 SE | RBL 553 SE* or MO 550 | RBL 552 SE* or MO 550 | RBL 552 SE* or MO 550 | RBL 552 SE* or MO 550 | RBL 552 SE* | |
| Общая потребляемая мощность | кВт | 0.290 | 0.170 | 0.290 | 0.170 | 0.290 | 0.290 | 0.180 | 0.390 | 0.390 | 0.470 | |
| Энергопотребление во вспомогательной цепи | кВт | === | === | === | ||||||||
| Энергопотребление подогревателя | кВт | 0.07 (PTC) | === | 0.07 (PTC) | === | 0.12 (PTC) | 0.12 (PTC) | === | === | === | === | |
| Электрозащита | IP | X0D (IP 40) | X0D (IP 40) | X0D (IP 40) | ||||||||
| Вентилятор | потребляемая мощность | кВт | 0.09 | 0.09 | 0.09 | 0.15 | 0.15 | 0.25 | ||||
| номинальный ток | A | 0.85 | 0.85 | 0.9 | 1.9 | 2 | 2.1 | |||||
| пусковой ток | A | 3.4 | 3.4 | 3.6 | 7.6 | 8 | 8.4 | |||||
| электрозащита | IP | 20 | 20 | 20 | ||||||||
| Двигатель топливного насоса | потребляемая мощность | кВт | === | === | === | |||||||
| номинальный ток | A | === | === | === | ||||||||
| пусковой ток | A | === | === | === | ||||||||
| электрозащита | IP | === | === | === | ||||||||
| Трансформатор поджига | тип | Встроен в блок управления | Встроен в блок управления | Встроен в блок управления | ||||||||
| V1 - V2 | (-) - 8 Kv | (-) - 8 Kv | (-) - 8 Kv | |||||||||
| I1 - I2 | (-) - 30 mA | (-) - 30 mA | (-) - 30 mA | |||||||||
| Рабочий режим | Прерывистый (не менее 1-й остановки каждые 24 ч) | Прерывистый (не менее 1-й остановки каждые 24 ч) | Прерывистый (не менее 1-й остановки каждые 24 ч) | |||||||||
| УРОВЕНЬ ВЫБРОСОВ | ||||||||||||
| Уровень шума | Звуковое давление | дБ (A) | 56 | 57 | 57 | 60 | 61 | 64 | 64 | 71 | ||
| Звуковая мощность | Вт | === | === | === | ||||||||
| Дизельное топливо | Выбросы CO | мг/кВт•ч | 28 | 19 | 10 | 15 | 13 | 12 | 5 | 6 | 6 | 38 |
| Индикатор выделения дыма | N° Бахарах | < 1 | < 1 | < 1 | ||||||||
| Выбросы CxHy | мг/кВт•ч | < 10 (после первых 20 с) | < 10 (после первых 20 с) | < 10 (после первых 20 с) | ||||||||
| Выбросы NOx | мг/кВт•ч | 200 | 181 | 190 | 220 | 180 | 160 | 137 | 180 | 150 | 150 | |
| СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ | ||||||||||||
| Директивы | 2006/42/EC - 92/42/EC - 2014/30/UE - 2014/35/UE | 2006/42/EC - 92/42/EC - 2014/30/UE - 2014/35/UE | 2006/42/EC - 92/42/EC - 2014/30/UE - 2014/35/UE | |||||||||
| Соответствует | EN 267 | EN 267 | EN 267 | |||||||||
| Сертификат | CE-00360272/99 | CE-00360294/99 | CE-00360273/99 | CE-00360341/03 | CE-00360341/03 | CE-00360341/03 | CE-00360344/03 | CE-00360348/04 | CE-00360348/04 | CE-00360310/01 | ||

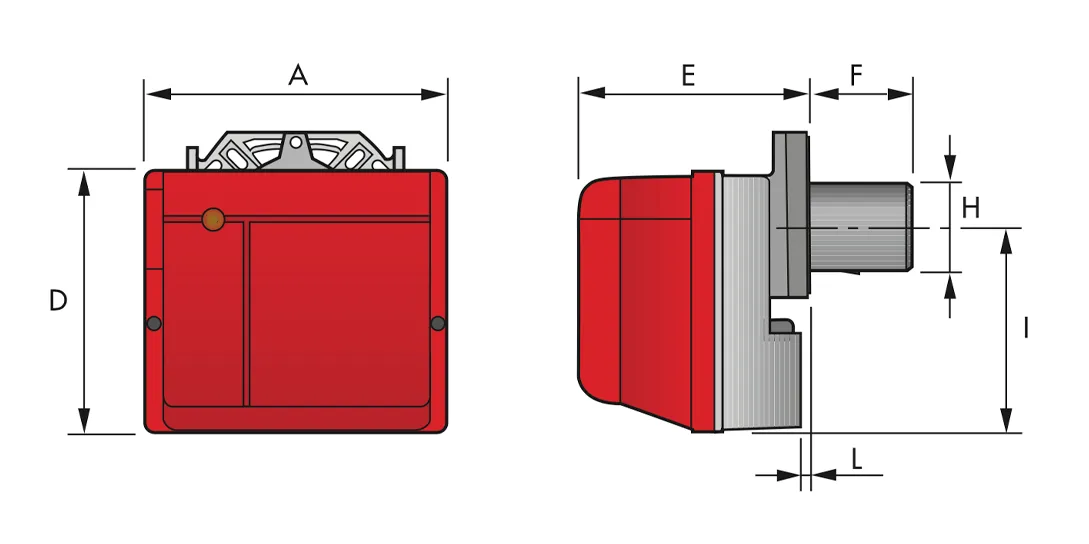

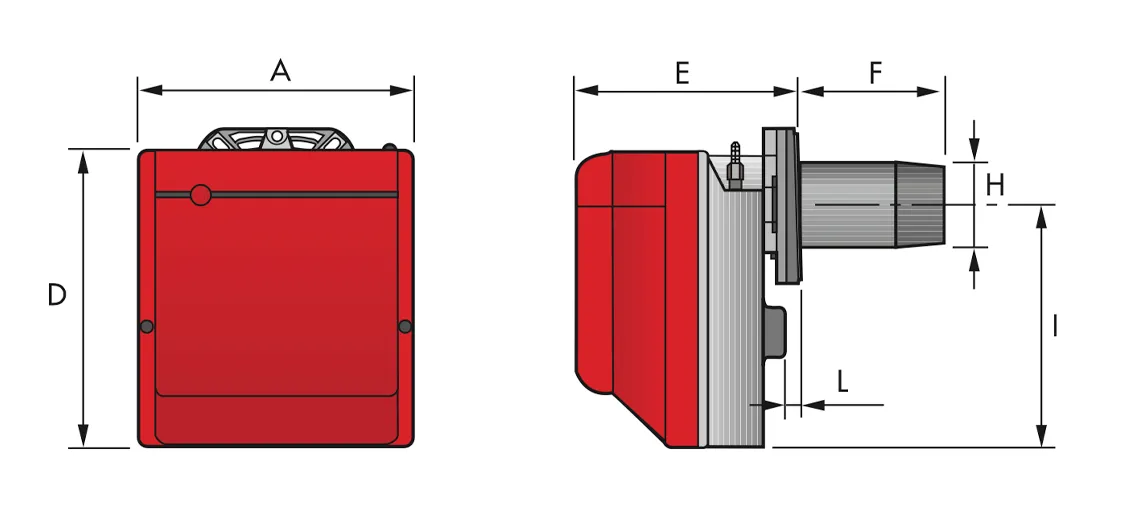

Габаритные размеры
RG0
RG

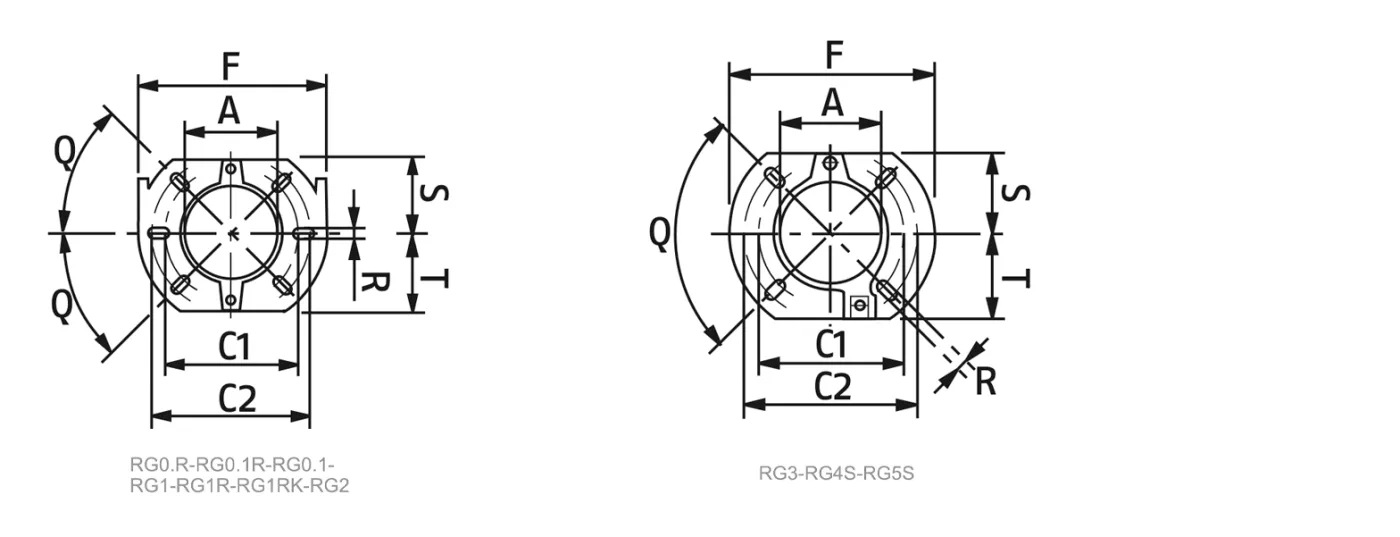

Посадочные размеры| МОДЕЛИ | A | D | E | F | H | I | L |
|---|---|---|---|---|---|---|---|
| RG0.R | 255 | 210 | 205 | 93 | 84 | 168 | 5 |
| RG0.1R | 255 | 210 | 205 | 93 | 84 | 168 | 5 |
| RG0.1 | 255 | 210 | 205 | 93 | 84 | 168 | 5 |
| RG1 | 234 | 254 | 196 | 93 | 84 | 210 | 4 |
| RG1R | 234 | 254 | 196 | 93 | 84 | 210 | 4 |
| RG1RK | 234 | 254 | 196 | 111 | 84 | 210 | 4 |
| RG2 | 255 | 280 | 202 | 115 - 185 | 95 | 230 | 10 |
| RG3 | 300 | 345 | 228 | 142 - 300 | 123 | 285 | 12 |
| RG4S | 300 | 345 | 228 | 142 - 212 | 123 | 285 | 12 |
| RG5S | 300 | 345 | 247 | 155 - 395 | 125 | 285 | 12.5 |
| МОДЕЛИ | A - D | C1 | C2 | Q | R | S | T |
|---|---|---|---|---|---|---|---|
| RG0.R - RG0.1R - RG0.1 RG1 - RG1R - RG1RK | 91 | 130 | 150 | 45° | 11 | 72 | 72 |
| RG2 | 106 | 140 | 168 | 45° | 11 | 83 | 83 |
| RG3 - RG4S - RG5S | 127 | 160 | 190 | 90° | 11 | 99 | 99 |
| МОДЕЛИ | X | Y | Z | Kg |
|---|---|---|---|---|
| RG0.R | 358 | 300 | 300 | 9 |
| RG0.1R | 358 | 300 | 300 | 9 |
| RG0.1 | 358 | 300 | 300 | 11 |
| RG1 | 353 | 278 | 320 | 13 |
| RG1R | 353 | 278 | 320 | 13 |
| RG1RK | 353 | 278 | 320 | 13 |
| RG2 | 363 | 298 | 350 | 13 |
| RG3 | 430 | 345 | 430 | 15 |
| RG4S | 430 | 345 | 430 | 18 |
| RG5S | 510 | 345 | 430 | 18 |
