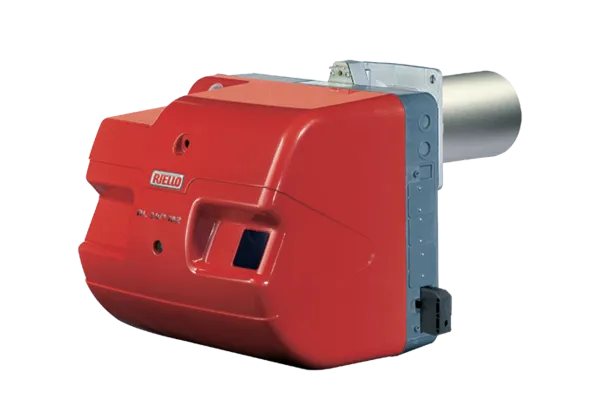

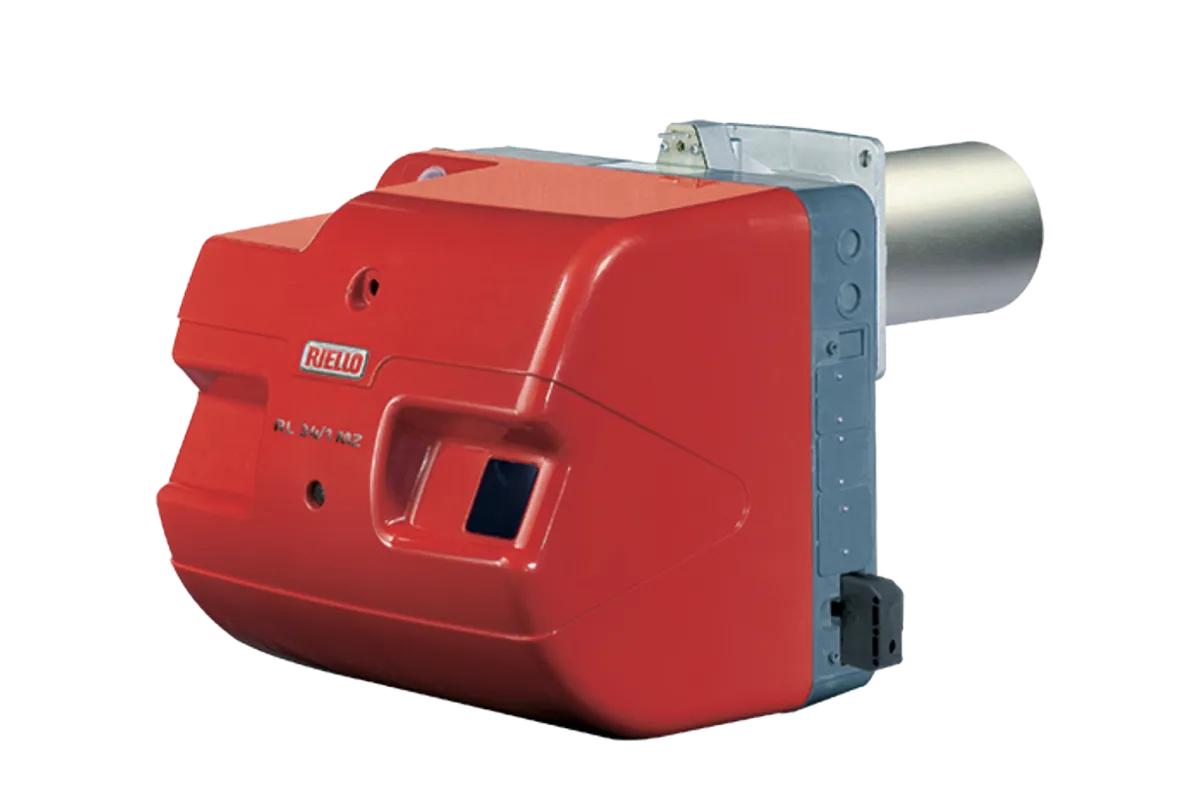

Дизельные горелки одноступенчатые
RL 34/1

регулирование:

Одноступенчатое

мин. мощность, кВт:

107/107

макс. мощность, кВт:

398

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RL 34/1 или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

Одноступенчатые жидкотопливные горелки серии RL/1 характеризуются чрезвычайно компактными размерами и низким уровнем эмиссии NOx (менее 185 мг/кВт·ч по стандарту EN 267). Другая конструктивная особенность — наличие запатентованной системы охлаждения корпуса (HCS — Housing Cooling System), позволяющей защитить компоненты управления от тепла.

Особенности горелок

Функциональный блок управления на микропроцессорах обеспечивает автоматизированное управление мощностью и расходом топлива, имеет функции диагностики и оповещения о неполадках, а также удаленной блокировки и сброса настроек
Простые монтаж и обслуживание за счет доступа к компонентам горелки в смонтированном состоянии
Возможность калибровки головы сгорания с наружной стороны
Степень электрической защиты IP X4D (IP 44)
Гибкие шланги для дизельного топлива в комплекте
Простое подключение электропитания с помощью проводной вилки
Низкий уровень выбросов NOx
В базовый комплект поставки не входят форсунки. Они подбираются отдельно, в соответствии с характеристиками топлив

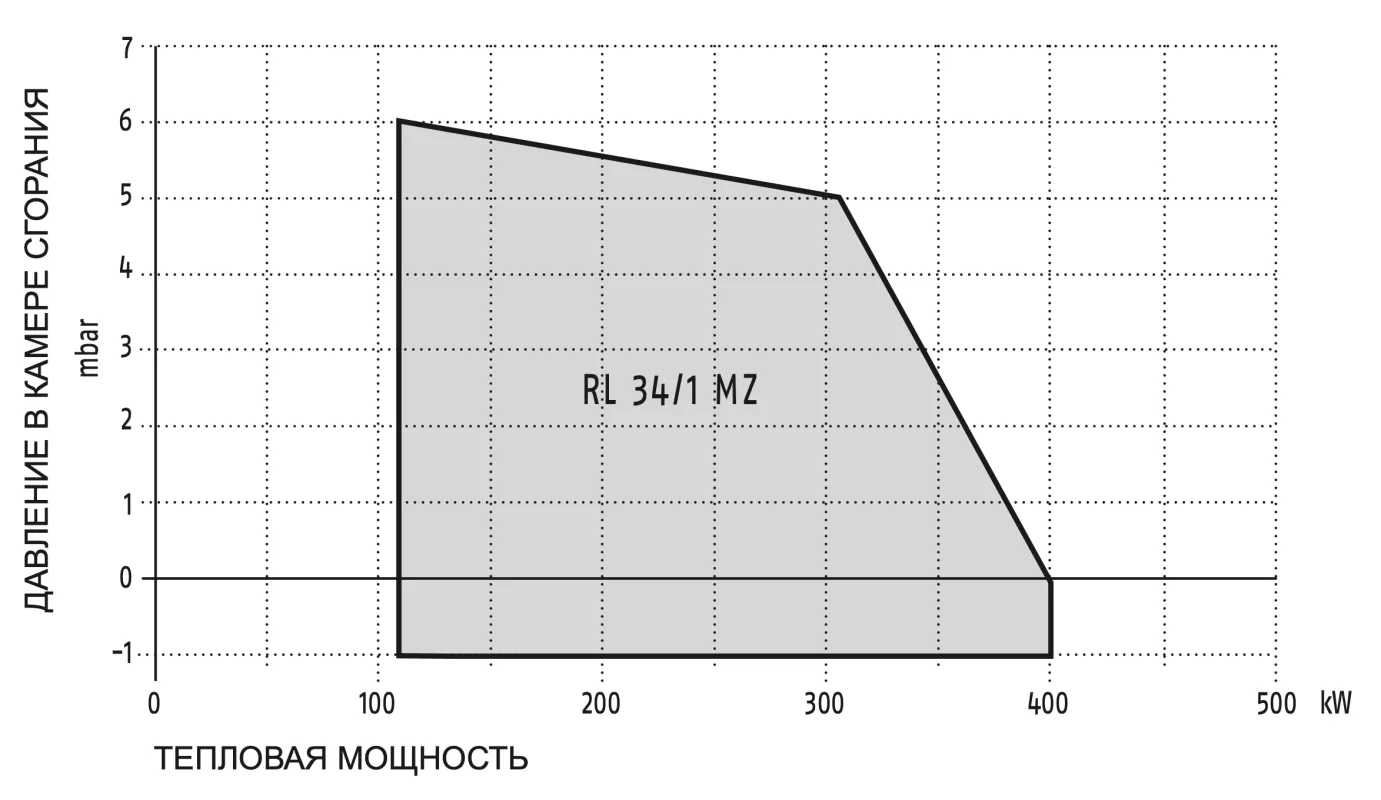

Графики рабочего диапазона

RL 34/1

МОДЕЛИ			RL 34/1 MZ
Регулирование мощности			Одноступенчатое
Режим модуляции на максимальной мощности			--
Сервопривод		тип	--
Сервопривод		время работы, с	--
Тепловая мощность		кВт	107 - 398
		Мкал/ч	92 - 246
		кг/ч	9 - 34
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
Hизшая теплотоворная способность		кВт•ч/кг	11,8
Hизшая теплотоворная способность		ккал/кг	10.200
Вязкость при 20°C		мм2/с (cSt)	4 ÷ 6
Топливный насос	тип		AN 57 C
Топливный насос	расход	кг/ч	45
Давление распыления		бар	12
Температура топлива		макс. °C	50
Вентилиятор		тип	Центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	1/50-60/220-230~(±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50-60/220-230~(±10%)
Блок управления		тип	RMO
Общая потребляемая мощность		кВт	0,6
Энергопотребление во вспомогательной цепи		кВт	0,3
Электрозащита		IP	40
Потребляемая мощность приводом		кВт	0,3
Номинальный ток привода		А	2,4
Пусковой ток привода		А	10
Электрозащита привода		IP	54
Трансформатор поджига		V1 - V2	230V - 2x12 kV
Трансформатор поджига		I1 - I2	0,2A - 30 mA
Рабочий режим			Прерывистый (не менее 1-й остановки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Звуковое давление		дБA	70
Выбросы CO		мг/кВт•ч	< 40
Индикатор класса дыма		N° Bach.	< 1
Выбросы CxHy		мг/кВт•ч	< 10 (после первых 20 с)
Выбросы NOx		мг/кВт•ч	< 185
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 92/42/EC - 2014/30/UE - 2014/35/UE
Соответствует			EN 267
Сертификат			CE-00360383/07

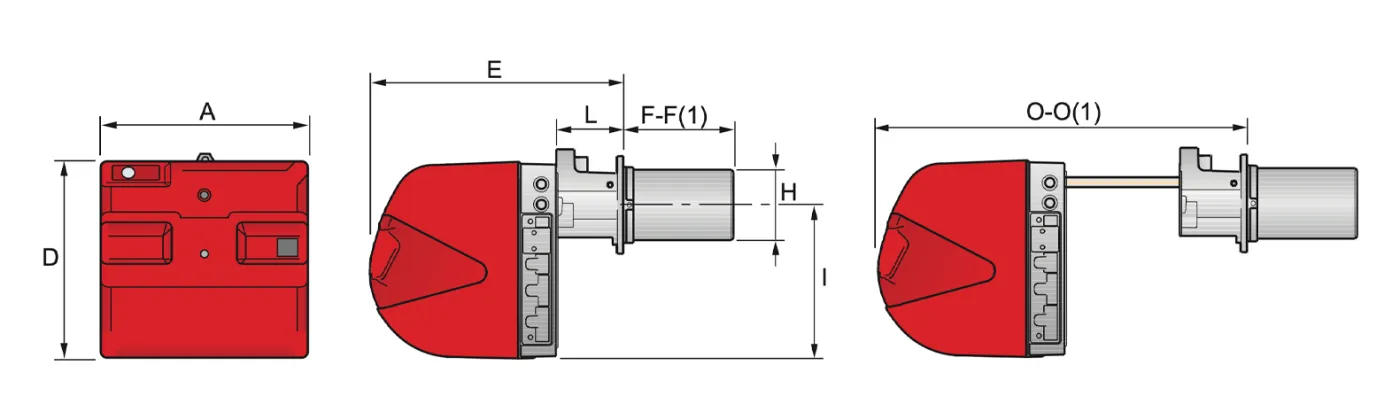

Габаритные размеры

RL 34/1

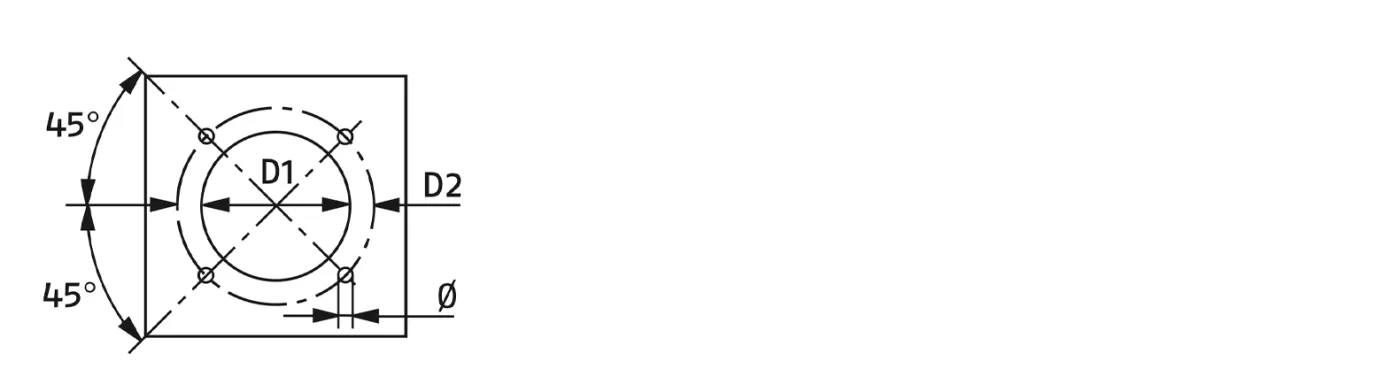

Посадочные размеры

МОДЕЛИ	A	D	E	F - F (1)	H	I	L	O - O (1)
RL 34/1 MZ	442	422	508	216 - 351	140	305	138	780 - 915

МОДЕЛИ	D1	D2	Ø
RL 34/1 MZ	160	224	М8

МОДЕЛИ	X (1)	Y	Z	ВЕС, кг
RL 34/1 MZ	1000	485	500	32

Информационные материалы и документация

RL 34/1, руководство по эксплуатации

Свяжитесь с нами для получения дополнительной информации

Дизельные горелки RL 34/1

мощность:

107 ÷ 398 кВт
