Дизельные горелки двухступенчатые
RL 70÷250

регулирование:

Двухступенчатое

мин. мощность, кВт:

255/474

макс. мощность, кВт:

2700

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RL 70÷250 или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

Модельный ряд RL 70÷250 позволяет подобрать для котла или воздушного теплогенератора надежную двухступенчатую дизельную горелку в диапазоне мощности от 474 до 2700 кВт.

Дизельные горелки Riello отличаются высокой надежностью, простым монтажом и управлением. В числе конструктивных особенностей — корпус с облицовкой из звукоизоляционного материала и обширный выбор дополнительных комплектующих, позволяющих скомплектовать горелку в точном соответствии с требованиями технологического процесса.

Особенности горелок

Функциональный блок управления на микропроцессорах обеспечивает автоматизированное управление мощностью и расходом топлива, имеет функции диагностики и оповещения о неполадках, а также удаленной блокировки и сброса настроек
Простые монтаж и обслуживание за счет доступа к компонентам горелки в смонтированном состоянии
Простая калибровка воздуха для горения с отключением в режиме ожидания (реализована с помощью гидравлического домкрата или усилителя привода (для модели RL 250 MZ)
Возможность калибровки головы сгорания с наружной стороны
Степень электрической защиты IP X4D (IP 44)
Гибкие шланги для дизельного топлива в комплекте
В базовый комплект поставки не входят форсунки. Они подбираются отдельно, в соответствии с характеристиками топлива

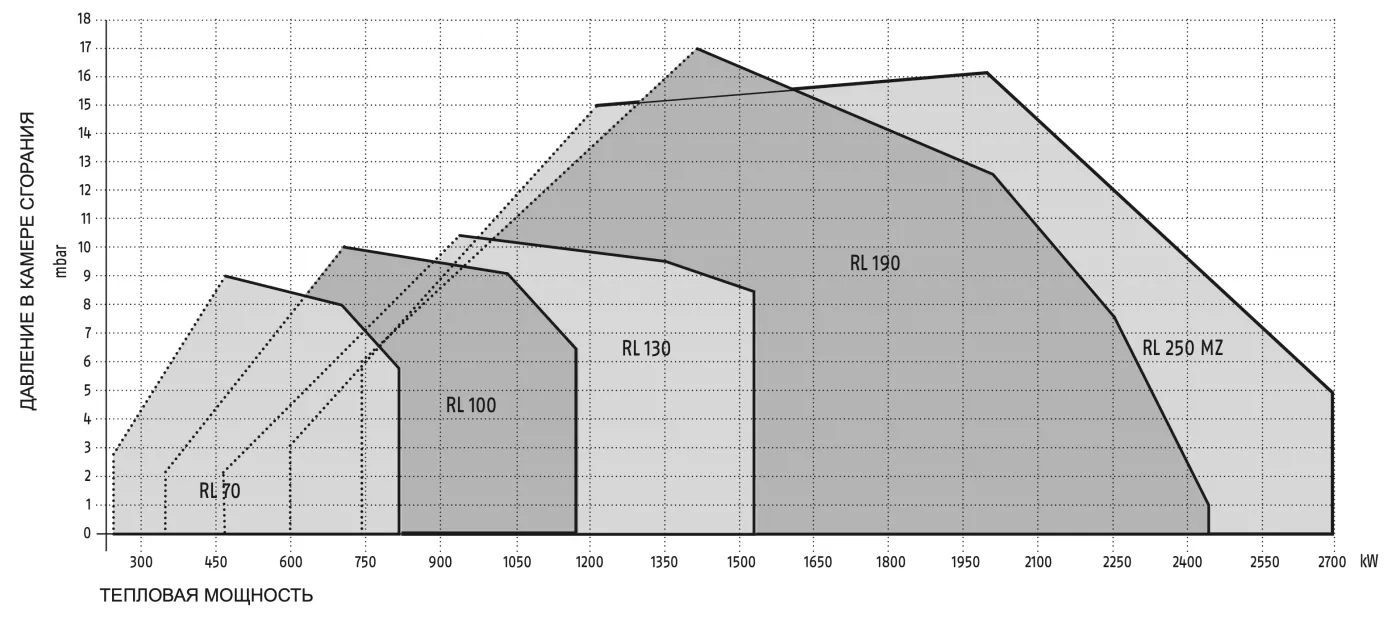

Графики рабочего диапазона

RL 70÷250

МОДЕЛИ			RL 70	RL 100	RL 130	RL 190	RL 250 MZ
Регулирование мощности			Двухступенчатое
Режим модуляции на максимальной мощности			2 ÷ 1
Сервопривод		тип	-				LKS 210
Сервопривод		время работы, с	-				7
Тепловая мощность		кВт	255/474 ÷ 830	356/711 ÷ 1186	486/948 ÷ 1540	759/1423 ÷ 2443	600/1250 ÷ 2700
		Мкал/ч	219/408 ÷ 714	306/612 ÷ 1020	418/816 ÷ 1325	653/1224 ÷ 2100	516/1075 ÷ 2322
		кг/ч	21.5/40 ÷ 70	30/60 ÷ 100	41/80 ÷ 130	64/120 ÷ 206	51/106 ÷ 228
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
Дизельное топливо	низшая теплотоворная способность	кВт•ч/кг	11,86
	низшая теплотоворная способность	ккал/кг	10200
	вязкость при 20°C	мм2/с (cSt)	4 ÷ 6
Топливный насос	тип		AL 95C	AJ 6CC		J7C	J7 4PT
Топливный насос	расход при 12 бар	кг/ч	107	164		230
Давление распыления		бар	12
Температура топлива		макс. °C	50
Вентилятор		тип	центробежный с лопастями обратного изгиба			центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	3N/50/400~(±10%) 3/50/230~(±10%)			3/50/230~(±10%) - 3/50/400~(±10%)	3/50/400~(±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50/230~(±10%)
Блок управления		тип	RMO
Общая потребляемая мощность		кВт	1.4	1.8	2.6	5.9	7.2
Энергопотребление во вспомогательной цепи		кВт	0.30		0.40	1.40	0.60
Электрозащита		IP	44
Вентилятор	потребляемая мощность	кВт	1.1	1.5	2.2	4.5	6.6
	номинальный ток	A	4,8 - 2.8	5.9 - 3.4	8.8 - 5.1	15.8 - 9.1	14.8 - 8.5
	пусковой ток	A	25 - 14.6	27.7 - 16	57.2 - 33.2	126 - 73	114 - 66
	Электрозащита	IP	54				55
Трансформатор поджига		V1 - V2	230V - 2x5kV
Трансформатор поджига		I1 - I2	1.9A - 30mA			1.9A - 35mA
Рабочий режим			Прерывистый (не менее 1-й остановки каждые 24 ч)				Прерывистый (не менее 1-й остановки каждые 24 ч) Непрерывный (не менее 1-й остановки каждые 72 ч), опционально
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	Звуковое давление	дБ (A)	75	77	78.5	83.9	85.4
Уровень шума	Звуковая мощность	дБ (A)	86	88	89.5	94.9	96.4
Дизельное топливо	Выбросы CO	мг/кВт•ч	< 40
	Класс дыма по индикатору	N° Бахарах	< 1
	Выбросы CxHy	мг/кВт•ч	< 10 (после первых 20 с)
	Выбросы NOx	мг/кВт•ч	< 200				< 185
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 2014/30/UE - 2014/35/UE
Соответствует			EN 267

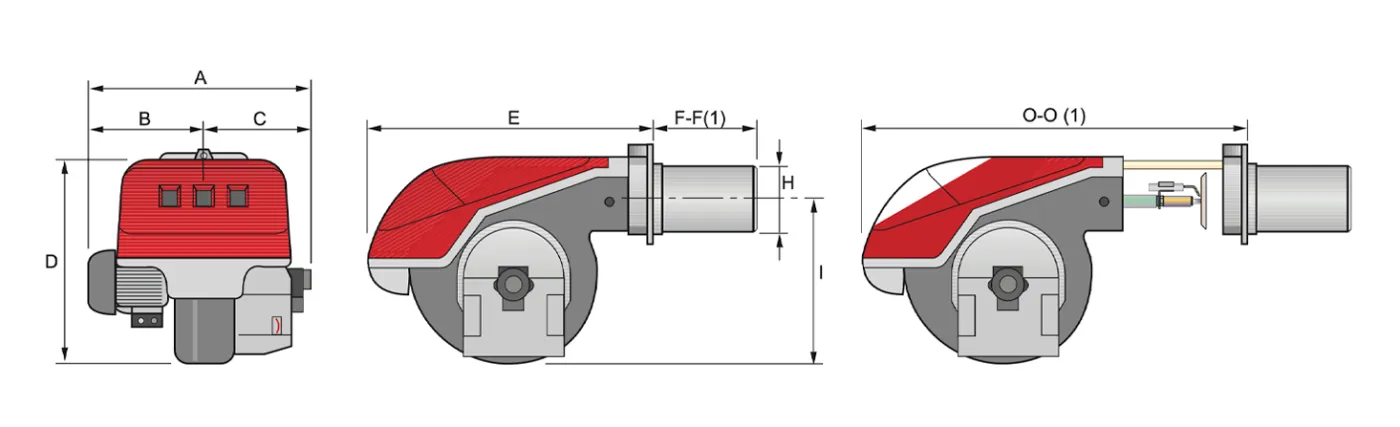

Габаритные размеры

RL 70÷250

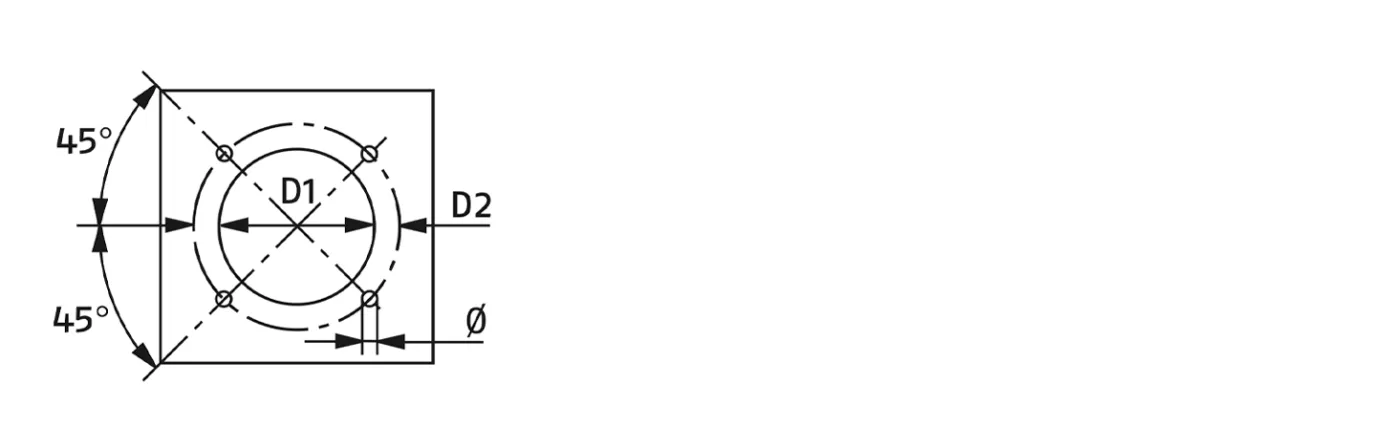

Посадочные размеры

МОДЕЛИ	A	B	C	D	E	F-F(1)	H	I	L	O-O(1)
RL 70	580	296	284	555	680	250 - 385	179	430	-	951 - 1086
RL 100	599	312	287	555	680	250 - 385	179	430	-	951 - 1086
RL 130	625	338	287	555	680	250 - 385	189	430	-	951 - 1086
RL 190	756	366	390	555	712	370 - 530*	222	430	-	1166
RL 250 MZ	910	432	478	555	705	378 - 528*	222	436	-	1163

Информационные материалы и документация

RL 70÷130, руководство по эксплуатации RL 190, руководство по эксплуатации

Свяжитесь с нами для получения дополнительной информации

Дизельные горелки RL 70÷250

мощность:

255 ÷ 2700 кВт
