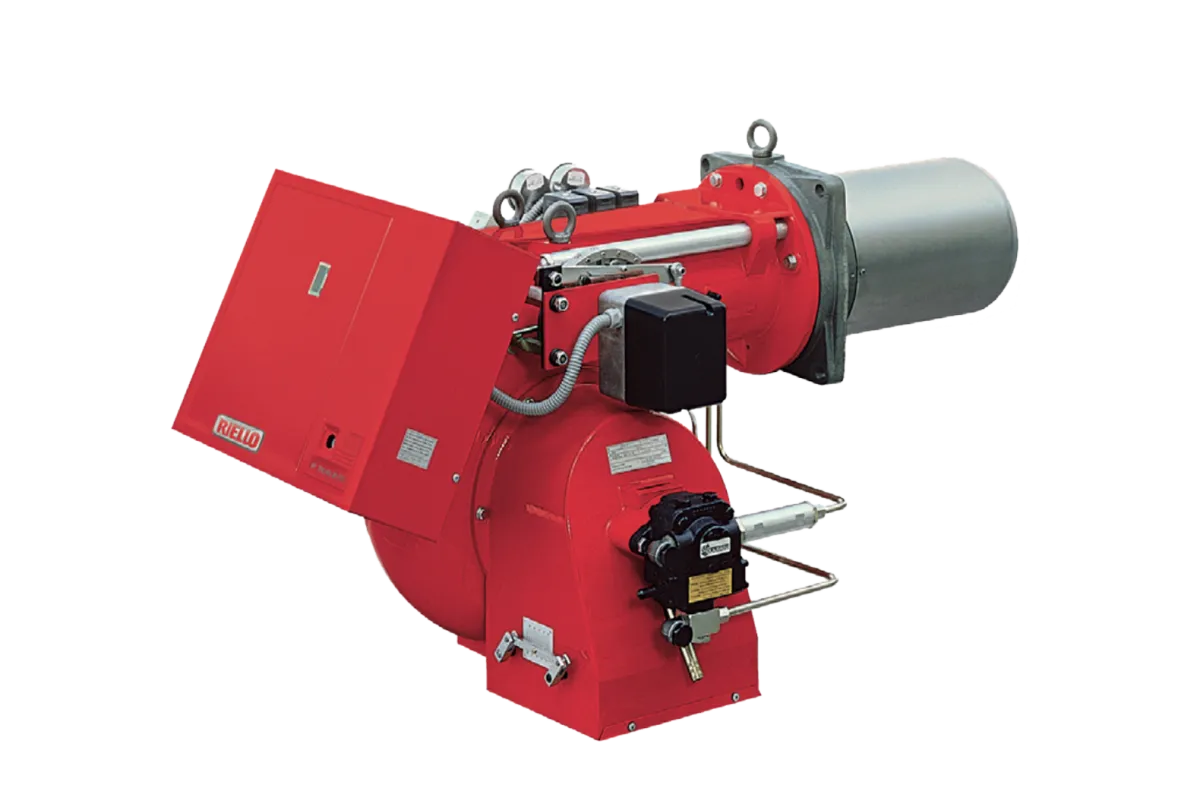

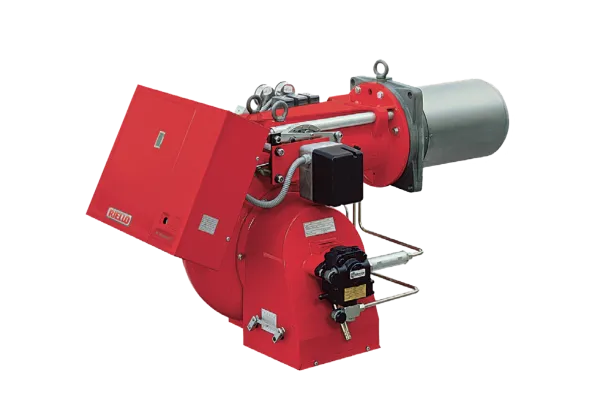

Дизельные горелки двухступенчатые
PRESS G

регулирование:

Двухступенчатое

мин. мощность, кВт:

107/178

макс. мощность, кВт:

1660

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки PRESS G или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В серии PRESS G представлены дизельные горелки с двухступенчатым режимом работы. Доступный диапазон мощности — от 178 до 1660 кВт.

Горелки оснащены усилителем двигателя с затвором для регулирования воздуха. Конструкция выполнена из алюминия, для защиты электрокомпоненты располагаются в специально предусмотренном кратере.

Регулирование подачи воздуха реализовано с помощью усилителя привода с закрытием в режиме ожидания.

Электрические соединения со степенью электрозащиты IP X0D (IP 40) располагаются на клеммник с удобным доступом, что делает подключение горелки к питанию простым и быстрым.

Особенности горелок

Ручной переключатель при запуске
Гибкие шланги подачи дизельного топлива в комплекте
Цифровой блок управления с функцией диагностики и оповещения о неполадках
Удобное техобслуживание с простым доступом к компонентам горелки без необходимости демонтажа

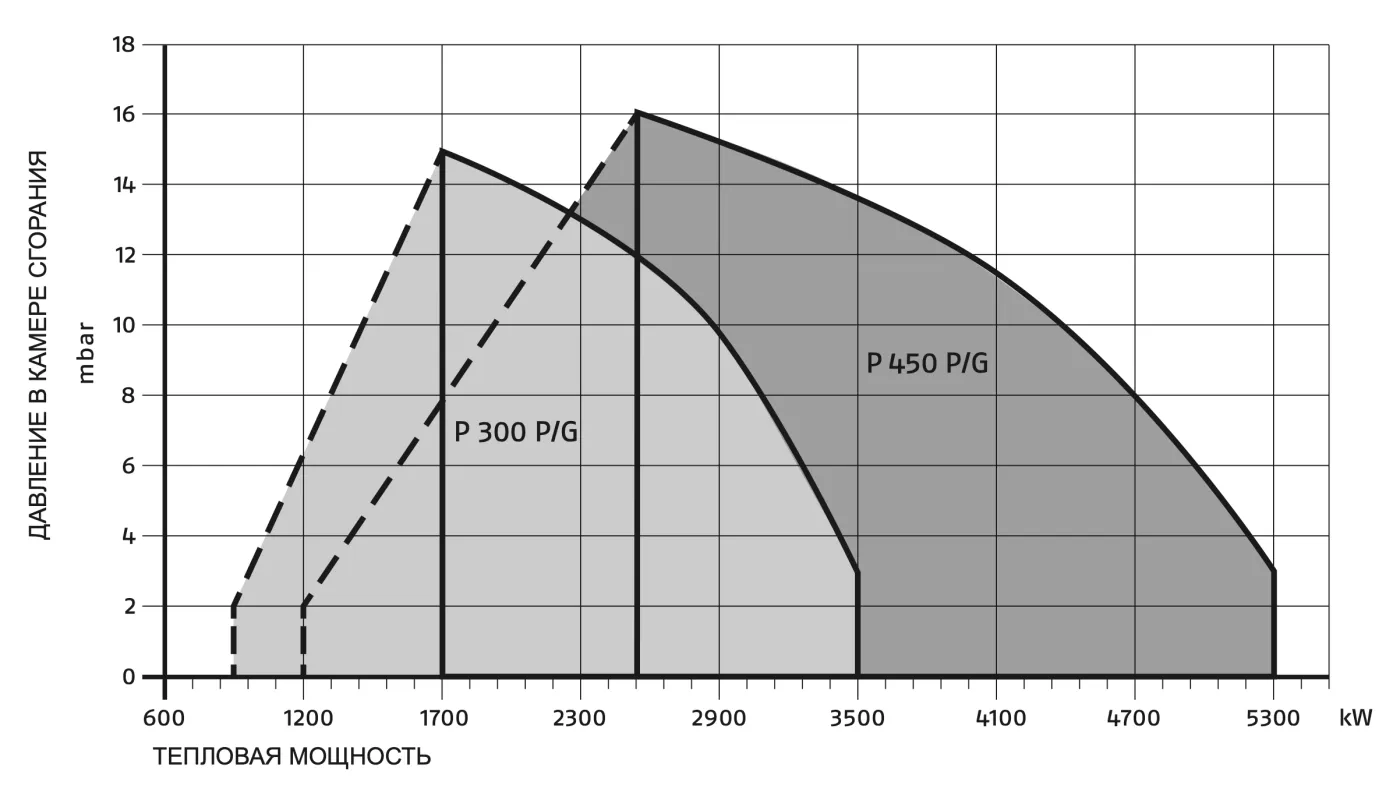

Графики рабочего диапазона

PRESS G

МОДЕЛИ			PRESS GВт	PRESS 1G	PRESS 2G	PRESS 3G	PRESS 4G
Регулирование мощности			Двухступенчатое
Режим модуляции на максимальной мощности			2 ÷ 1
Сервопривод	тип		--
Сервопривод	run time	с	--
Тепловая мощность		кВт	107/178÷356	130/190÷534	214/356÷712	273/534÷1168	415/830÷1660
		Мкал/ч	92/153÷306	112/163÷459	184/306÷612	235/459÷1004	357/714÷1428
		кг/ч	9/15÷30	11/16÷45	18/30÷60	23/45÷100	35/70÷140
Температура окружающей среды		°C мин./макс.	0-40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
Hизшая теплотоворная способность		кВт•ч/кг	11,8
Hизшая теплотоворная способность		ккал/кг	10200
Вязкость при 20°C		мм2/с (cSt)	4 ÷ 6
Топливный насос	тип		AN 67	AN 77	AN 77	J 6	J 7
Топливный насос	расход при 12 бар	кг/ч	65	90	90	164	244
Давление распыления		бар	12
Температура топлива		макс. °C	50
Расход топлива подогревателем			NO
Вентилиятор		тип	(01)	(01)	(01)	(01)	(01)
Температура воздуха горения		макс. °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	(02)	(03)	(03)	(03)	(03)
Вспомогательное электроподключение		Ф/Гц/В	(02)	(02)	(02)	(02)	(02)
Блок управления		тип	RMO
Общая потребляемая мощность		кВт	0,43	0,6	1,07	2,05	3,8
Энергопотребление во вспомогательной цепи		кВт	0,18	0,15	0,3	0,5	0,8
Электрозащита		IP	40
Двигатель топливного насоса потребляемая мощность		кВт	--
Номинальный ток привода насоса		A	--
Двигатель топливного насоса пусковой ток		A	--
Двигатель топливного насоса Электрозащита		IP	--
Вентилятор потребляемая мощность		кВт	0,25	0,45	0,75	1,5	3
Номинальный ток двигателя вентилятора		A	2,1	1,9 - 1,1	2,9 - 1,7	6 - 3,5	10,5 - 6
Вентилятор пусковой ток		A	4,8	9,5 - 5,5	14 - 8	28 - 16	55 - 32
Электрозащита вентилятора		IP	54
Трансформатор поджига		тип	--
		V1 - V2	230V - 8kV
		I1 - I2	1,8A - 30mA
Рабочий режим			(04)	(04)	(04)	(04)	(04)
УРОВЕНЬ ВЫБРОСОВ
Звуковое давление		дБ (A)	75,5	78	81,5	83	85
Звуковая мощность		дБ (A)	86,5	89	92,5	94	96
Выбросы CO		мг/кВт•ч	< 110
Класс дыма по индикатору		N° Бахарах	< 1
Выбросы CxHy		мг/кВт•ч	< 10 (после первых 20 с)
Выбросы NOx		мг/кВт•ч	< 250
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2009/142/EC - 2014/30/UE - 2014/35 UE
Соответствует			EN 267
Сертификат			--

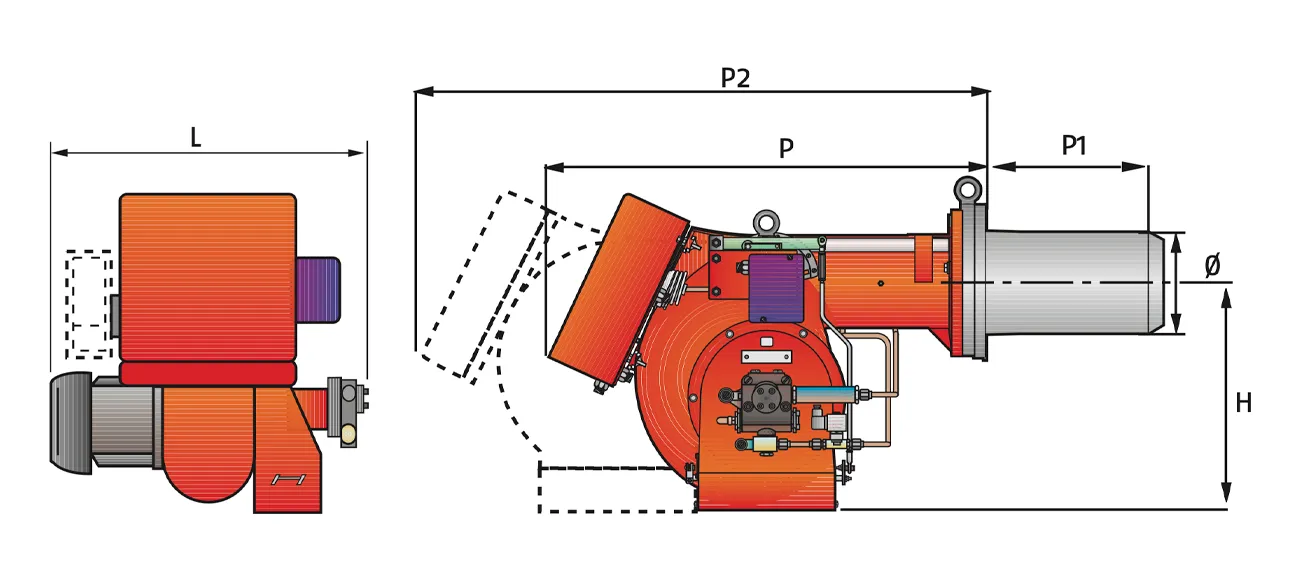

Габаритные размеры

PRESS G

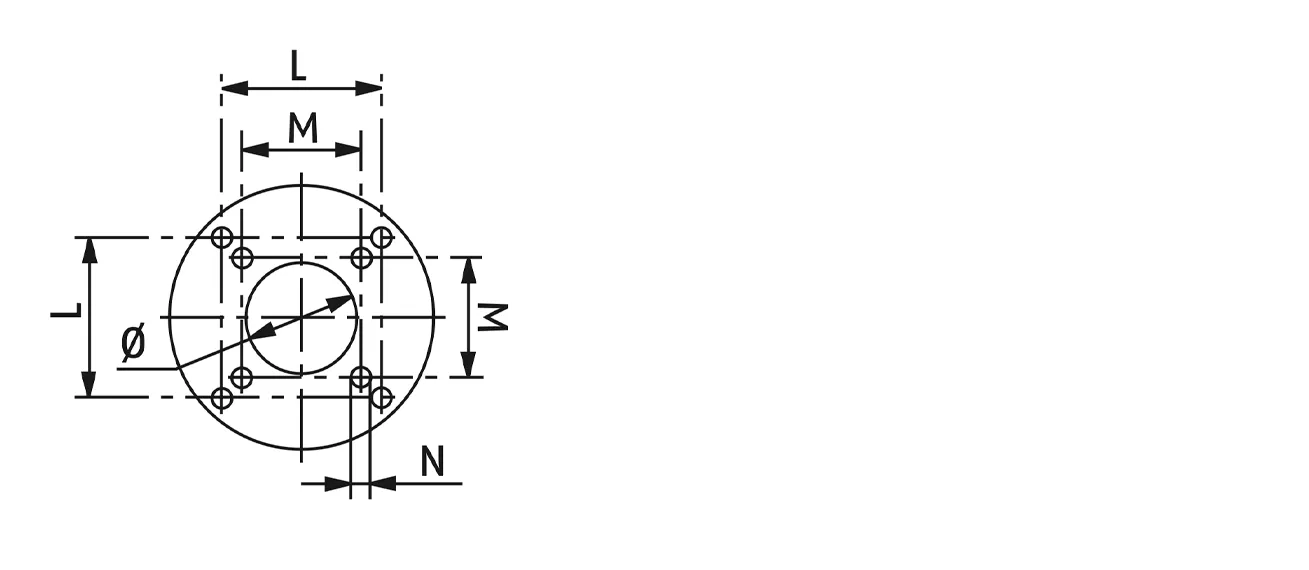

Посадочные размеры

МОДЕЛИ	A	B	C	D	E	F - F (1)	H	I	L	O - O (1)
PRESS GW	439	234	205	397	473	185 - 320	140	292	59	745 - 880
PRESS 1G	475	270	205	397	473	237 - 370	150	292	59	745 - 880
PRESS 2G	475	270	205	437	506	245 - 403	155	332	89	785 - 945
PRESS 3G	611	406	205	485	570	254 - 412	175	370	88	846 - 1006
PRESS 4G	675	354	316	590	720	266 - 426	205	445	175	999 - 1159

МОДЕЛИ	D1	D2	D3	Ø
PRESS GW	160	160	155	M10
PRESS 1G	160	160	165	M10
PRESS 2G	160	160	165	M10
PRESS 3G	195	195	185	M12
PRESS 4G	230	230	210	M12

МОДЕЛИ	X - X (1)	Y	Z	ВЕС, кг
PRESS GW	695	542	468	37
PRESS 1G	745	542	468	44
PRESS 2G	800	542	515	44
PRESS 3G	1000	790	550	55
PRESS 4G	1200	790	650	95
