Дизельные горелки двухступенчатые
GULLIVER RGD

регулирование:

Двухступенчатое

мин. мощность, кВт:

14/17

макс. мощность, кВт:

296

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки GULLIVER RGD или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

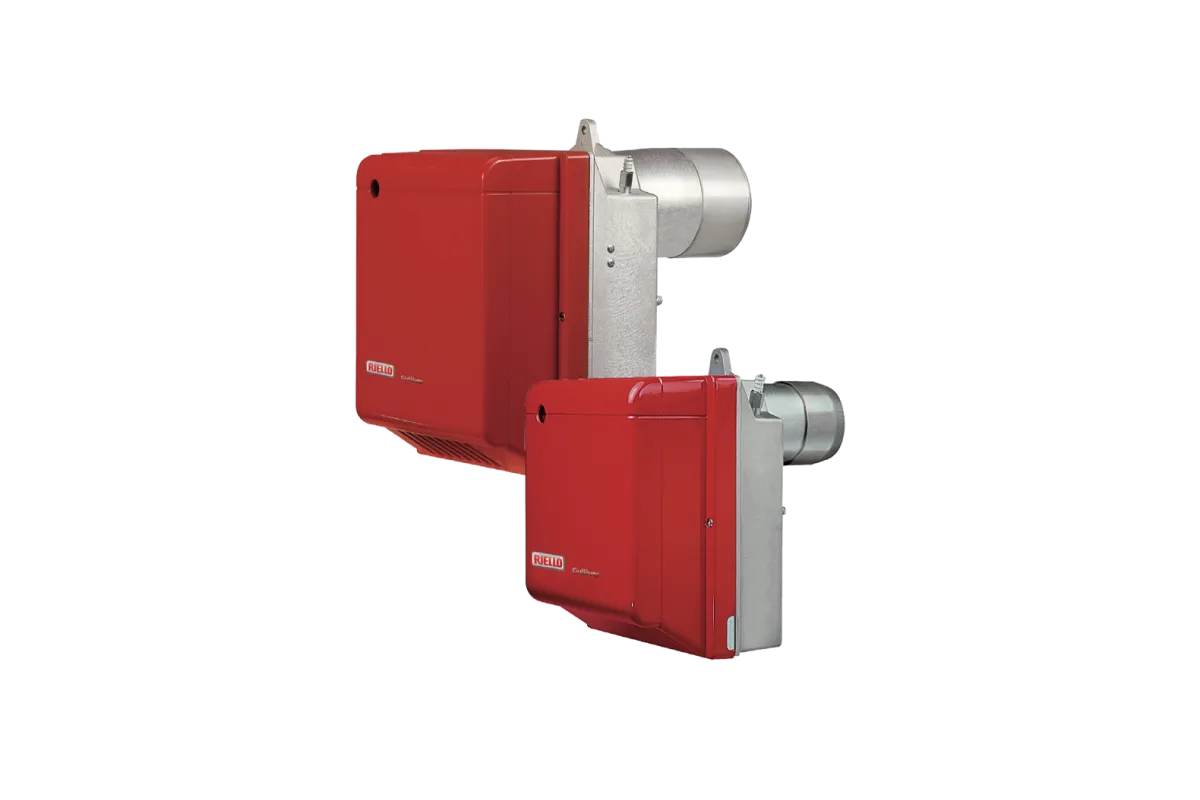

Дизельные горелки серии GULLIVER RGD разработаны для бытовых отопительных котлов и технологических процессов малой мощности. Для заказа доступны двухступенчатые модели в диапазоне мощности от 17 до 296 кВт.

Особенности горелок

Каждая горелка поставляются в комплекте с форсункой
В комплект поставки также входят гибкие шланги для дизельного топлива
Низкий уровень шума, обеспечивающиеся звукоизоляцией закрывающего кожуха
Быстрый и простой монтаж благодаря компактным размерам и малому весу
Удобное техобслуживание с доступом к компонентам горелки без демонтажа с котла или теплогенератора
Калибровка воздуха горения в одноступенчатых моделях осуществляется с помощью заслонки с наружным доступом, а в двухступенчатых моделях — с помощью заслонки и гидравлического домкрата
Электрическое соединение с помощью розетки/вилки
Степень электрической защиты IP X0D (IP 40)

Графики рабочего диапазона

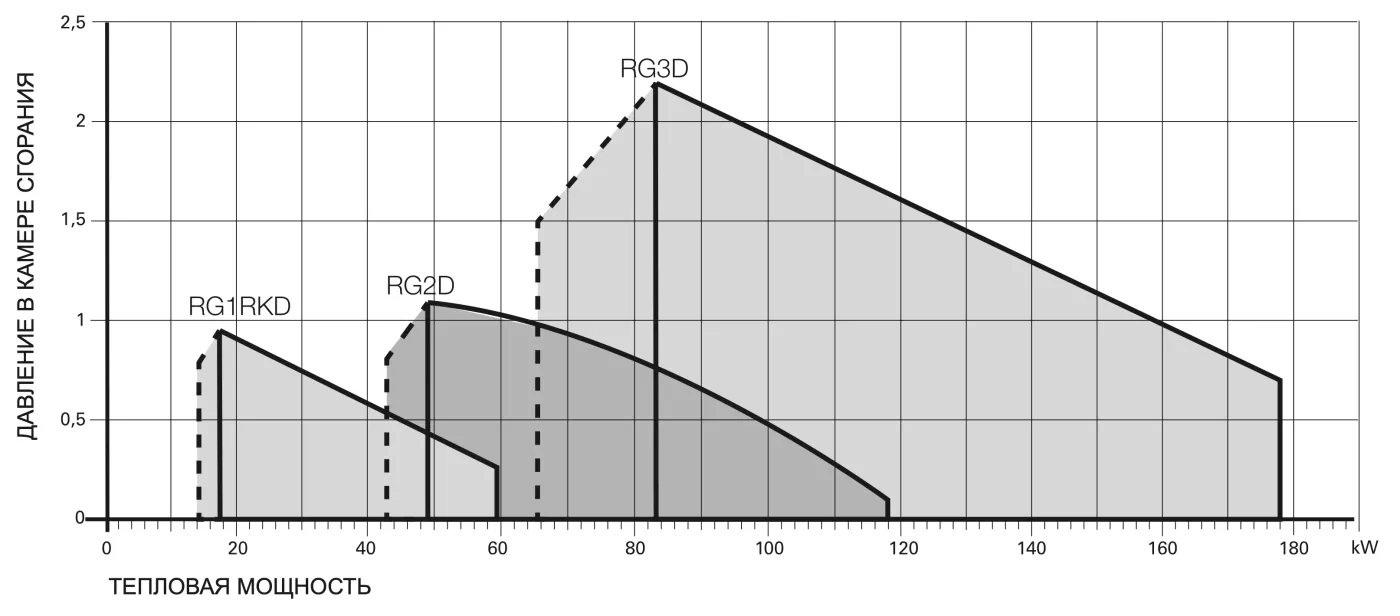

RG1RKD, RG2D, RG3D

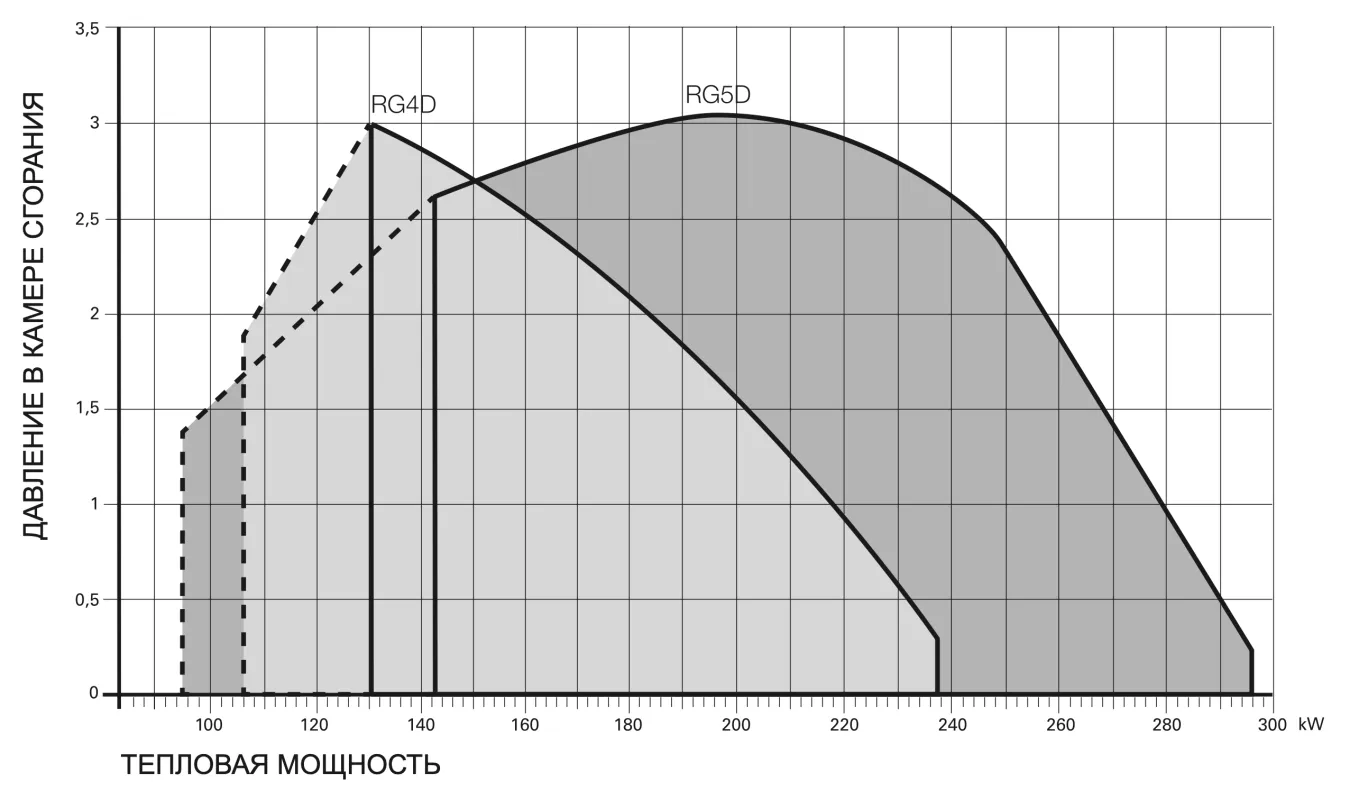

RG4D, RG5D

МОДЕЛИ			RG1RKD	RG2D	RG3D	RG1RKD	RG2D
Регулирование мощности			Двухступенчатое
Режим модуляции на максимальной мощности			===
Сервопривод		тип	===
Сервопривод		время работы, с	===
Тепловая мощность		кВт	14/17 ÷ 60	42/49 ÷ 118	65/83 ÷ 178	106/130 ÷ 237	95/142 ÷ 296
		Мкал/ч	12/14.6 ÷ 51.6	36.1/42.1 ÷ 101.4	55.9/71.4 ÷ 153	91.2/111.8 ÷ 203.8	81.7/122.1 ÷ 254.6
		кг/ч	1.2/1.45 - 5	3.6/4.1 - 10	5.5/7 - 15	9/11 - 20	8/12 - 25
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
Дизельное топливо	низшая теплотоворная способность	кВт•ч/кг	11.8
	низшая теплотоворная способность	ккал/кг	10200
	вязкость при 20°C	мм2/с (cSt)	4 - 6 (at 20°C)
Топливный насос	тип		R.B.L
Топливный насос	расход при 12 бар	кг/ч	30			30	35
Давление распыления		бар	8 - 15
Температура топлива		макс. °C	50
Расход топлива подогревателем			да	нет
Вентилиятор		тип	Центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	40
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	1/50/230 ± 10%
Вспомогательное электроподключение		Ф/Гц/В	===
Блок управления		тип	RBL 553 SE	RBL 552 SE	RBL 552 SE	RBL 552 SE	RBL 552 SE
Общая потребляемая мощность		кВт	0.290	0.180	0.390	0.390	0.470
Энергопотребление во вспомогательной цепи		кВт
Энергопотребление подогревателя		кВт	0.12 (PTC)	===
Электрозащита		IP	40
Вентилятор	потребляемая мощность	кВт	0.09	0.09	0.15	0.15	0.25
	номинальный ток	A	0.85	0.9	1.9	2	2.1
	пусковой ток	A	3.4	3.6	7.6	8	8.4
	электрозащита	IP	20
Привод топливного насоса	потребляемая мощность	кВт	===
	номинальный ток	A	===
	пусковой ток	A	===
	электрозащита	IP	===
Трансформатор поджига		тип	Встроен в блок управления
		V1 - V2	(-) - 8 Kv
		I1 - I2	(-) - 16 mA
Рабочий режим			Прерывистый (не менее 1-й остановки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	Звуковое давление	дБ (A)	60	61	64	64	71
Уровень шума	Звуковая мощность	дБ (A)	71	72	75	75	82
Дизельное топливо	Выбросы CO	мг/кВт•ч	< 60
	Класс дыма по индикатору	N° Бахарах	< 1
	Выбросы CxHy	мг/кВт•ч	< 10 (после первых 20 с)
	Выбросы NOx	мг/кВт•ч	< 250
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 92/42/EC - 2014/30/UE - 2014/35/UE			2006/42 EC - 92/42 EC - 2004/108 EC - 2006/95 EC
Соответствует			EN 267
Сертификат			CE-00360347/04	CE-00360348/04	CE-00360298/00	CE-00360348/04	CE-00360325/01

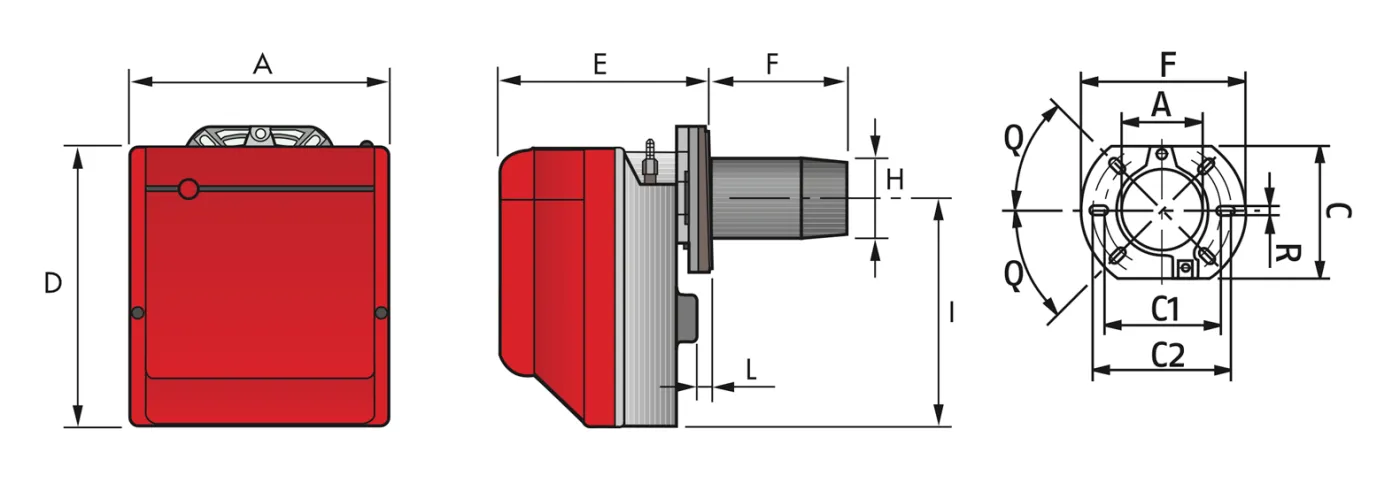

Габаритные размеры

GULLIVER RGD

МОДЕЛИ	A	D	E	F	H	I	L
RG1RKD	234	254	196	111	84	210	4
RG2D	255	280	202	115 - 185	95	230	10
RG3D	300	345	228	142 - 212	123	285	12
RG4D	300	345	228	142 - 212	123	285	12
RG5D	300	345	247	154 - 294	125	285	12.5

МОДЕЛИ	A	C	C1	C2	F	Q	R
RG1RKD	91	144	130	150	180	45°	11
RG2D	106	166	140	168	189	45°	11
RG3D	127	198	160	190	213	45°	11
RG4D	127	198	160	190	213	45°	11
RG5D	127	198	160	190	213	45°	11

МОДЕЛИ	X	Y	Z	Kg
RG1RKD	353	278	320	12
RG2D	363	298	350	13
RG3D	430	345	430	13
RG4D	430	345	430	13
RG5D	510	345	440	18

Информационные материалы и документация

RG1RKD, руководство по эксплуатации RG2D, руководство по эксплуатации RG3D, руководство по эксплуатации RG4D, руководство по эксплуатации RG5D, руководство по эксплуатации
