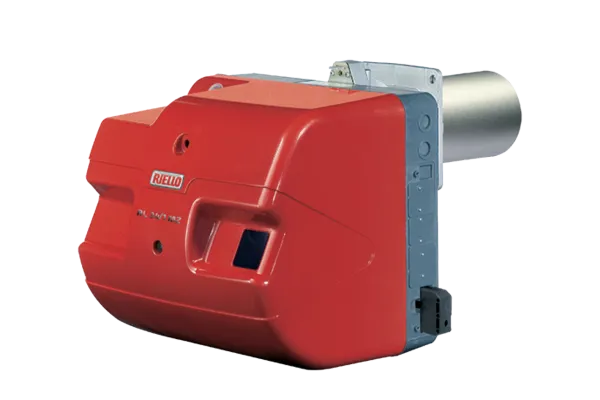

Дизельные горелки двухступенчатые
RL 34÷44

регулирование:

Двухступенчатое

мин. мощность, кВт:

97/154

макс. мощность, кВт:

485

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RL 34÷44 или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

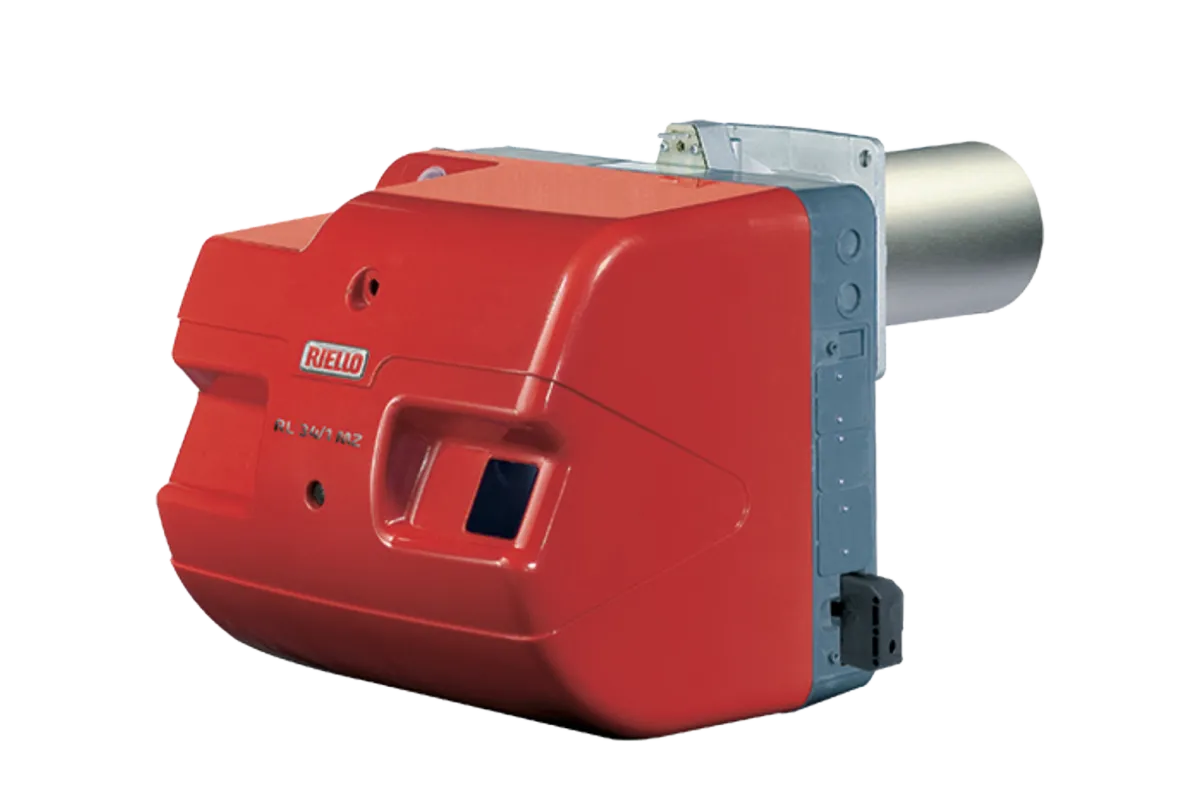

В модельном ряду RL 34÷44 представлены двухступенчатые дизельные горелки мощностью от 154 до 485 кВт. Горелки совместимы с большинством моделей европейских и российских котлов, а также воздушных теплогенераторов соответствующей мощности.

Дизельные горелки Riello RL 34÷44 отличаются высокой надежностью, простым монтажом и управлением. В числе конструктивных особенностей — корпус с облицовкой из звукоизоляционного материала и обширный выбор дополнительных комплектующих, позволяющих скомплектовать горелку в точном соответствии с требованиями технологического процесса.

Особенности горелок

Функциональный блок управления на микропроцессорах обеспечивает автоматизированное управление мощностью и расходом топлива, имеет функции диагностики и оповещения о неполадках, а также удаленной блокировки и сброса настроек
Простые монтаж и обслуживание за счет доступа к компонентам горелки в смонтированном состоянии
Простая калибровка воздуха для горения с отключением в режиме ожидания (реализована с помощью гидравлического домкрата)
Возможность калибровки головы сгорания с наружной стороны
Степень электрической защиты IP X4D (IP 44)
Гибкие шланги для дизельного топлива в комплекте
В базовый комплект поставки не входят форсунки. Они подбираются отдельно, в соответствии с характеристиками топлива

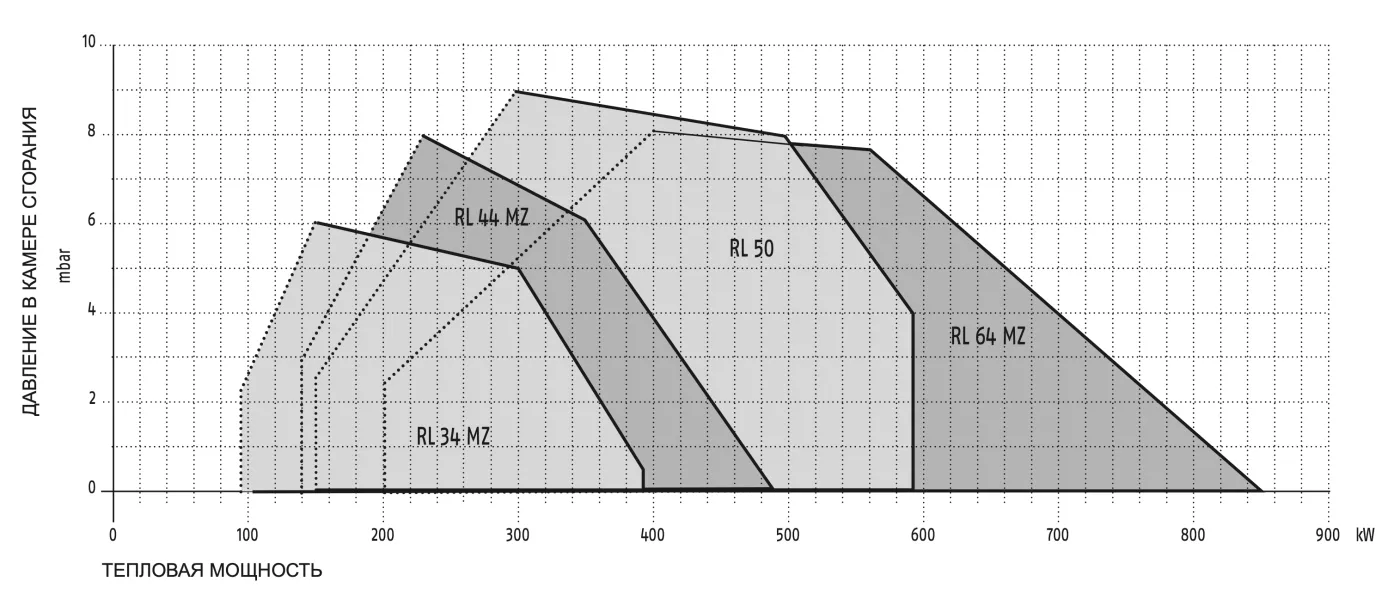

Графики рабочего диапазона

RL 34÷44

МОДЕЛИ			RL 34 MZ	RL 44 MZ
Регулирование мощности			Двухступенчатое
Режим модуляции на максимальной мощности			2 ÷ 1
Сервопривод		тип	-
Сервопривод		время работы, с	-
Тепловая мощность		кВт	97/154 ÷ 395	155/235 ÷ 485
		Мкал/ч	83/133 ÷ 340	133/204 ÷ 418
		кг/ч	8.3/16 ÷ 33.6	13/20 ÷ 41
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
Дизельное топливо	низшая теплотоворная способность	кВт•ч/кг	11,86
	низшая теплотоворная способность	ккал/кг	10200
	вязкость при 20°C	мм2/с (cSt)	4 ÷ 6
Топливный насос	тип		AN 57C	AN67C
Топливный насос	расход при 12 бар	кг/ч	45	67
Давление распыления		бар	12
Температура топлива		макс. °C	50
Вентилиятор		тип	Центробежный с лопастями прямого изгиба
Температура воздуха горения		макс. °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	1/50-60/230~(±10%)	1/50-60/230~(±10%)	3/50-60/230-400~(±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50-60/230~(±10%)	1/50-60/230~(±10%)
Блок управления		тип	RMO
Общая потребляемая мощность		кВт	0.60	0.70	0.75
Энергопотребление во вспомогательной цепи		кВт	0.30	0.28	0.30
Электрозащита		IP	2XD
Вентилятор	потребляемая мощность	кВт	0.30	0.42	0.45
	номинальный ток	A	2.4	3.0	2 - 1.2
	пусковой ток	A	9.6	12	9.5 - 5.5
	электрозащита	IP	20	44
Трансформатор поджига		V1 - V2	230V - 2x12kV
Трансформатор поджига		I1 - I2	0.2A - 30mA
Рабочий режим			прерывистый (не менее 1-й остановки каждые 24 ч) непрерывный (не менее 1-й остановки каждые 72 ч)
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	Звуковое давление	дБ (A)	68	70
Уровень шума	Звуковая мощность	дБ (A)	79	81
Дизельное топливо	Выбросы CO	мг/кВт•ч	13	11
	Класс дыма по индикатору	N° Бахарах	< 1
	Выбросы CxHy	мг/кВт•ч	< 10 (после первых 20 с)
	Выбросы NOx	мг/кВт•ч	< 158	< 173	< 200
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 2014/30/UE - 2014/35/UE
Соответствует			EN 267

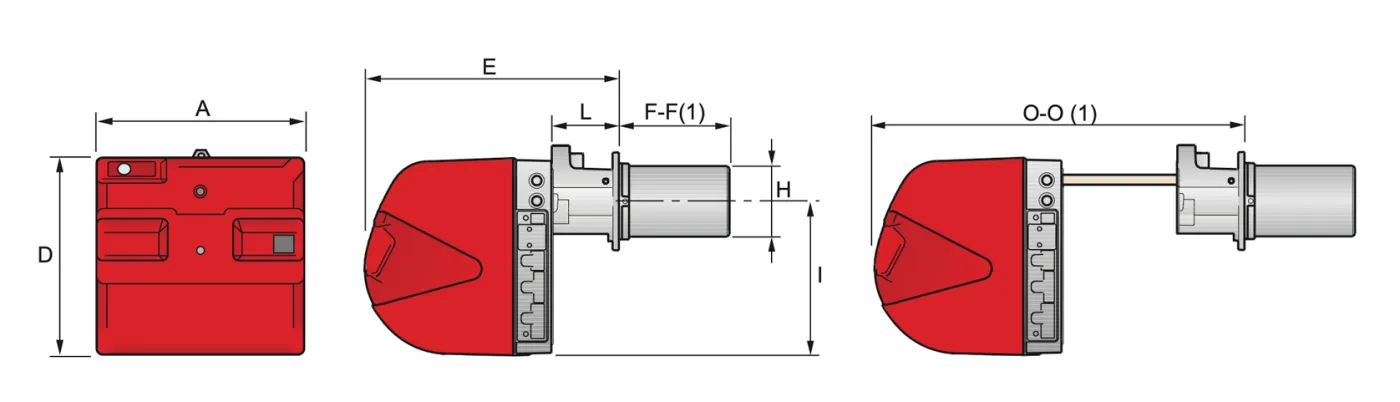

Габаритные размеры

RL 34÷44

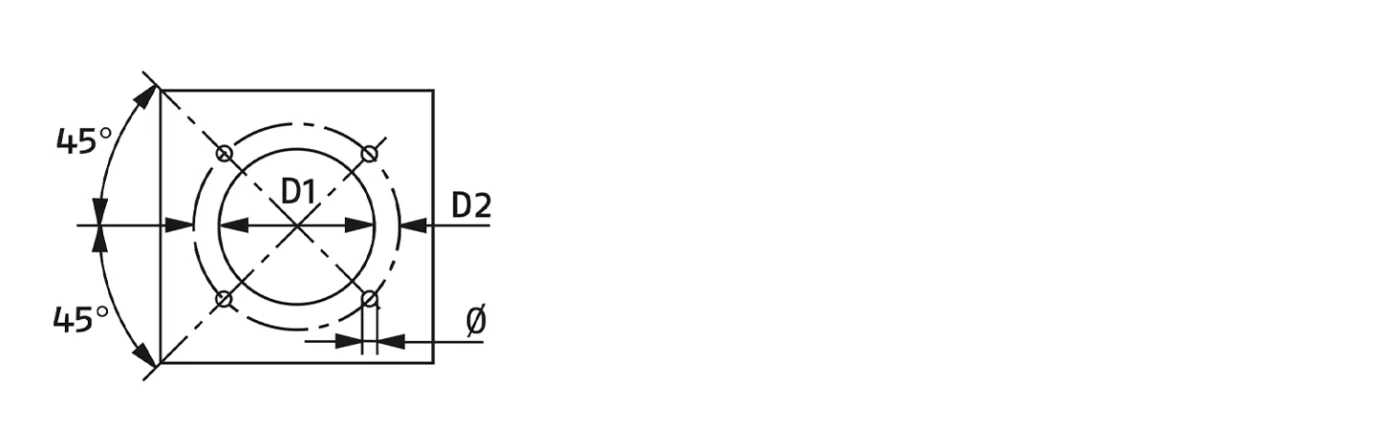

Посадочные размеры

МОДЕЛИ	A	B	C	D	E	F-F(1)	H	I	L	O-O(1)
RL 34 MZ	442	-	-	422	508	216 - 351	140	305	138	780 - 915
RL 44 MZ	442	-	-	422	508	216 - 351	152	305	138	780 - 915

Информационные материалы и документация

RL 34÷44, руководство по эксплуатации
