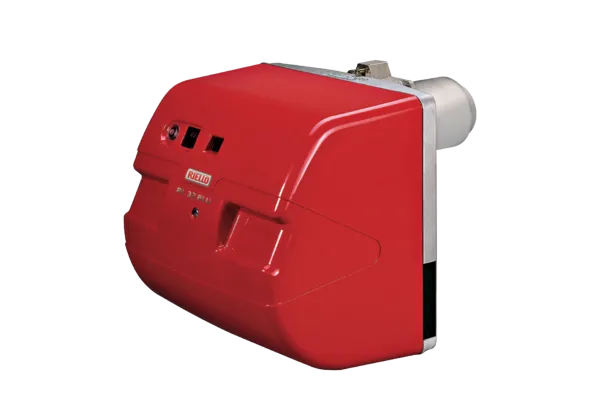

Дизельные горелки модуляционные
RL 28÷50/M

регулирование:

Модуляционное

мин. мощность, кВт:

90/166

макс. мощность, кВт:

593

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RL 28÷50/M или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В модельном ряду RL 28÷50/M представлены модуляционные дизельные горелки мощностью от 166 до 593 кВт. Горелки совместимы с большинством европейских и российских водогрейных котлов и воздушных теплогенераторов соответствующей мощности. Наличие модулятора мощности обеспечивает горелкам высокую производительность экономию топлива.

Регулировка соотношения воздуха и топлива осуществляется усиленным приводным механическим кулачком, соединяющим воздушную заслонку с модулятором потока дизельного топлива, а также гидравлическим контуром с насосом. Безопасность работы обеспечивают рабочие и предохранительные клапаны, реле давления и манометр.

Для снижения уровня шума горелки RL 28÷50/M оснащены вентилятором с обратным изгибом лопастей и крепким корпусом с облицовкой звукоизоляционным материалом.

Особенности горелок

Функциональный блок управления на микропроцессорах обеспечивает автоматизированное управление мощностью и расходом топлива, имеет функции диагностики и оповещения о неполадках, а также удаленной блокировки и сброса настроек
Простые монтаж и обслуживание за счет доступа к компонентам горелки в смонтированном состоянии
Возможность калибровки головы сгорания с наружной стороны
Степень электрической защиты IP X4D (IP 44)
Гибкие шланги для дизельного топлива в комплекте
В базовый комплект поставки не входят форсунки. Они подбираются отдельно, в соответствии с характеристиками топлива

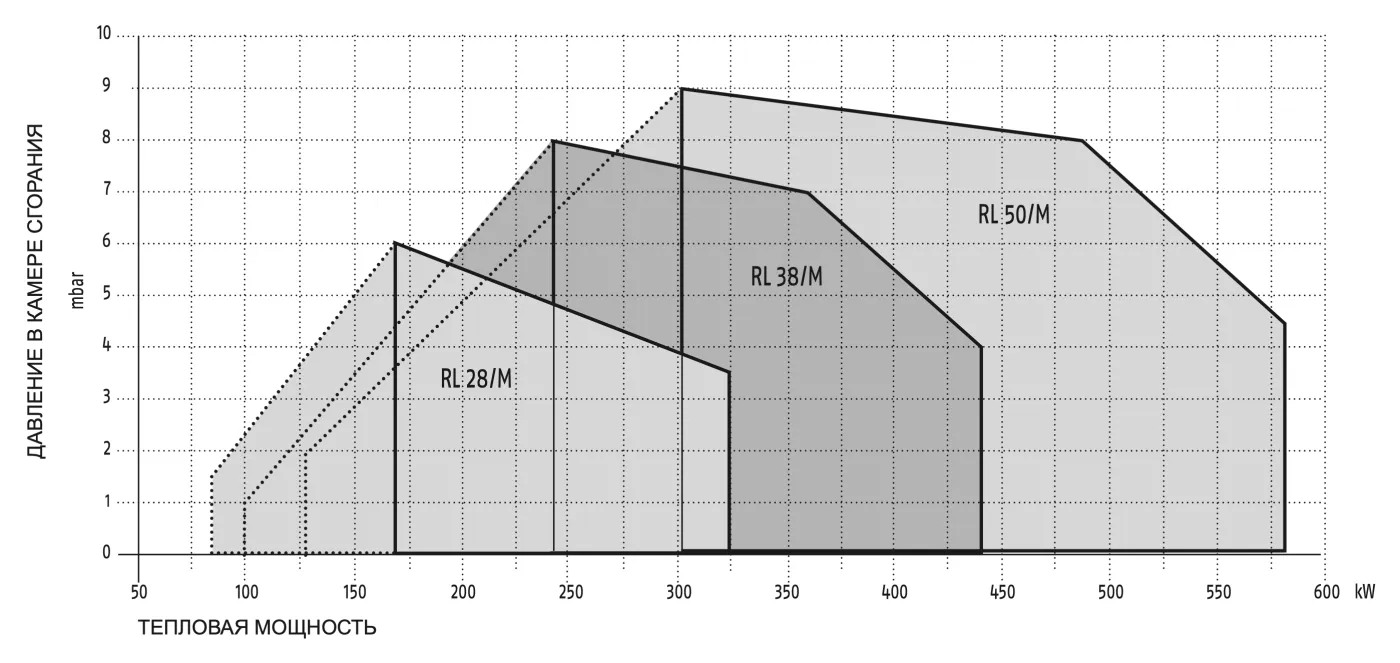

Графики рабочего диапазона

МОДЕЛИ			RL28/M	RL38/M	RL50/M
Регулирование мощности			Модуляционный (с регулятором и аксессуарами для датчиков)
Режим модуляции на максимальной мощности			3:1
Сервопривод		тип	SQN90
Сервопривод	время работы	с	24
Тепловая мощность		кВт	90/166 - 332	101/237 - 450	130/296 - 593
		Мкал/ч	81,7/143 - 286	87/204 - 387	112/255 - 510
		кг/ч	8/14 - 28	8,5/20 - 38	11/25 - 50
Температура окружающей среды		°C min/max	0/40
Hизшая теплотворная способность		кВт•ч/ кг	11,8
Hизшая теплотворная способность		ккал/кг	10.200
Вязкость		мм2/с (cSt)	4 - 6
Топливный насос		тип	AL 75C	AL 95C	AL 95C
Топливный насос	расход при 20 бар	кг/ч	74	99	99
Давление распыления		бар	20
Температура топлива		max °C	50
Расход топлива подогревателем			--
Вентилиятор		тип	Центробежный с лопастями обратного изгиба
Температура воздуха горения		max °C	60
Электросеть		Ф/Гц/В	1/50/230~(±10%)	3N/50/400~(±10%) 3/50/230~(±10%)	3N/50/400~(±10%) 3/50/230~(±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50/230~(±10%)
Блок управления		тип	LAL 1.25
Общая потребляемая мощность		кВт	0,4	0,6	0,8
Энергопотребление во вспомогательной цепи		кВт	0,15
Энергопотребление подогревателя		кВт	--
Электрозащита		IP	IP44
Потребляемая мощность вентилятора		кВт	0,25	0,45	0,65
Номинальный ток привода вентилятора		A	2,1	2 - 1,2	3 - 1,7
Пусковой ток вентилятора		A	10	9,5 - 5,5	13,8 - 8
Электрозащита вентилятора		IP	40	54	54
Трансформатор поджига		тип
		V1- V2	230V - 2x5kV
		I1 - I2	1,9A - 30 mA
Звуковое давление		дБ(A)	68	70	75
Звуковая мощность		Вт	--
Выбросы CO		мг/кВт•ч	< 40
Индикатор класса дыма		N° Бахарах	< 10
Выбросы CxHy		мг/кВт•ч	< 10 (после первых 20 с)
Выбросы NOx		мг/кВт•ч	< 200
Директивы			2006/95 - 2004/108 - 2006/42 EC
Соответствует			CE 1001/R

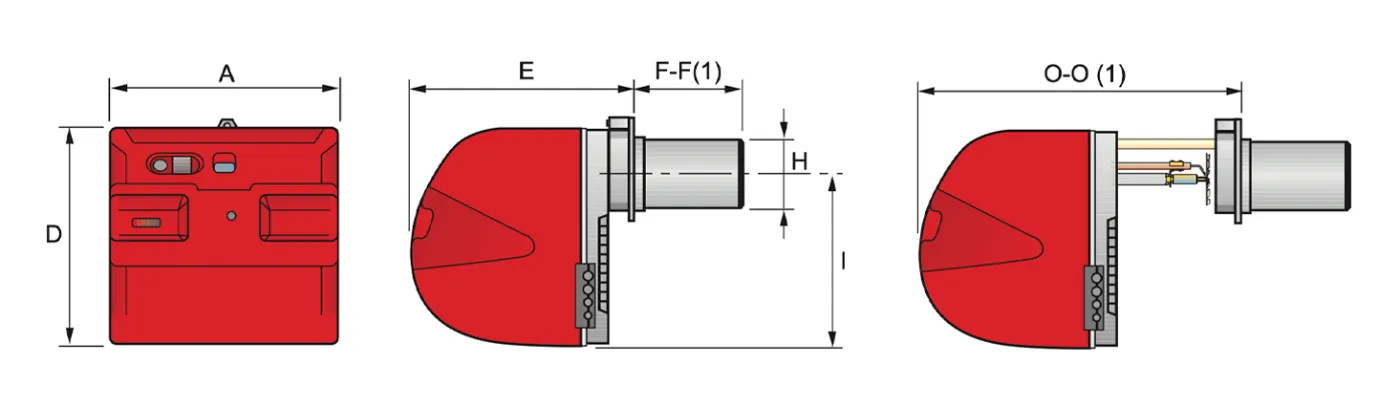

Габаритные размеры

RL 28÷50/M

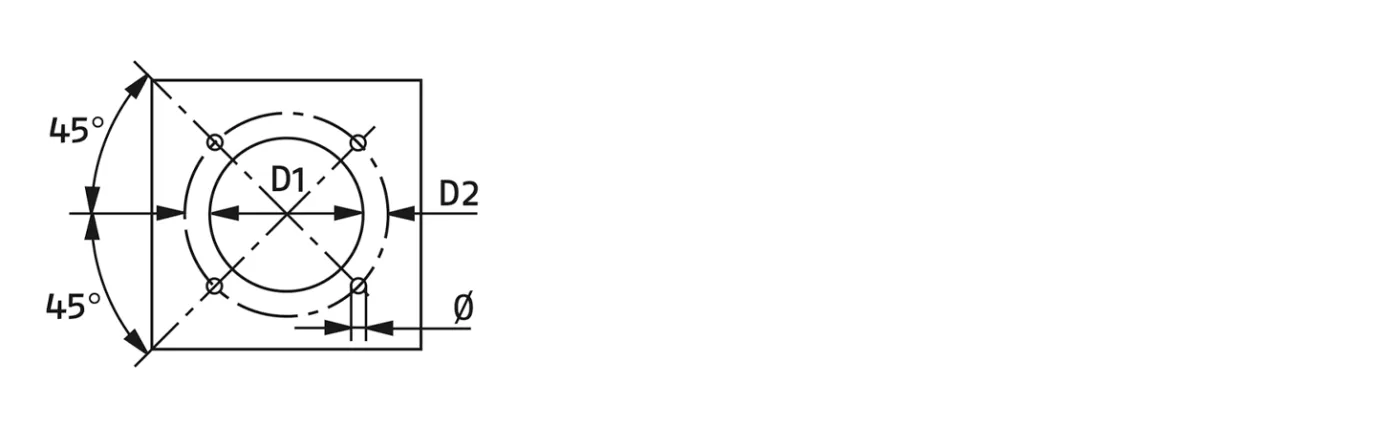

Посадочные размеры

МОДЕЛИ	A	B	C	D	E	F - F (1)	H	I	O - O (1)
RL28/M	476	-	-	474	468	241 - 351	140	352	672 - 807
RL38/M	476	-	-	474	468	241 - 351	140	352	672 - 807
RL50/M	476	-	-	474	468	241 - 351	152	352	672 - 807
RL70/M	663	296	367	555	680	272 - 385	179	430	951 - 1086
RL100/M	679	312	367	555	680	272 - 385	179	430	951 - 1086
RL130/M	705	338	367	555	680	272 - 385	189	430	951 - 1086
RL190/M	813	366	447	555	712	370	222	430	1166

(1) Значение для удлиненной головы сгорания

МОДЕЛИ	D1	D2	Ø
RL28/M	160	224	M8
RL38/M	160	224	M8
RL50/M	160	224	M8
RL70/M	185	275 - 325	M12
RL100/M	185	275 - 325	M12
RL130/M	195	275 - 325	M12
RL190/M	230	325 - 368	M16

МОДЕЛИ	X - X (1)	Y	Z	Kg
RL28/M	872	540	550	39
RL38/M	872	540	550	41
RL50/M	872	540	550	42
RL70/M	1150	792	600	65
RL100/M	1150	792	600	68
RL130/M	1150	792	600	71
RL190/M	1200	800	850	95

(1) Значение для удлиненной головы сгорания
