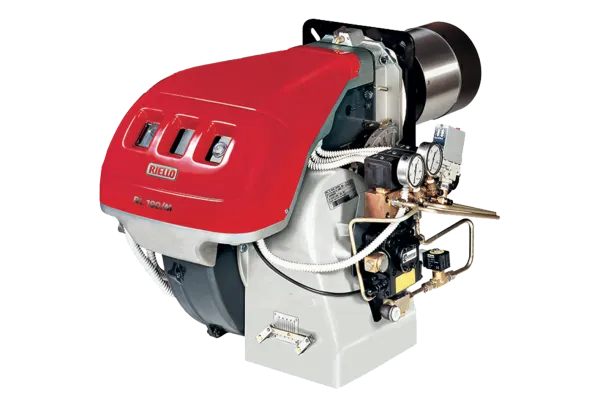

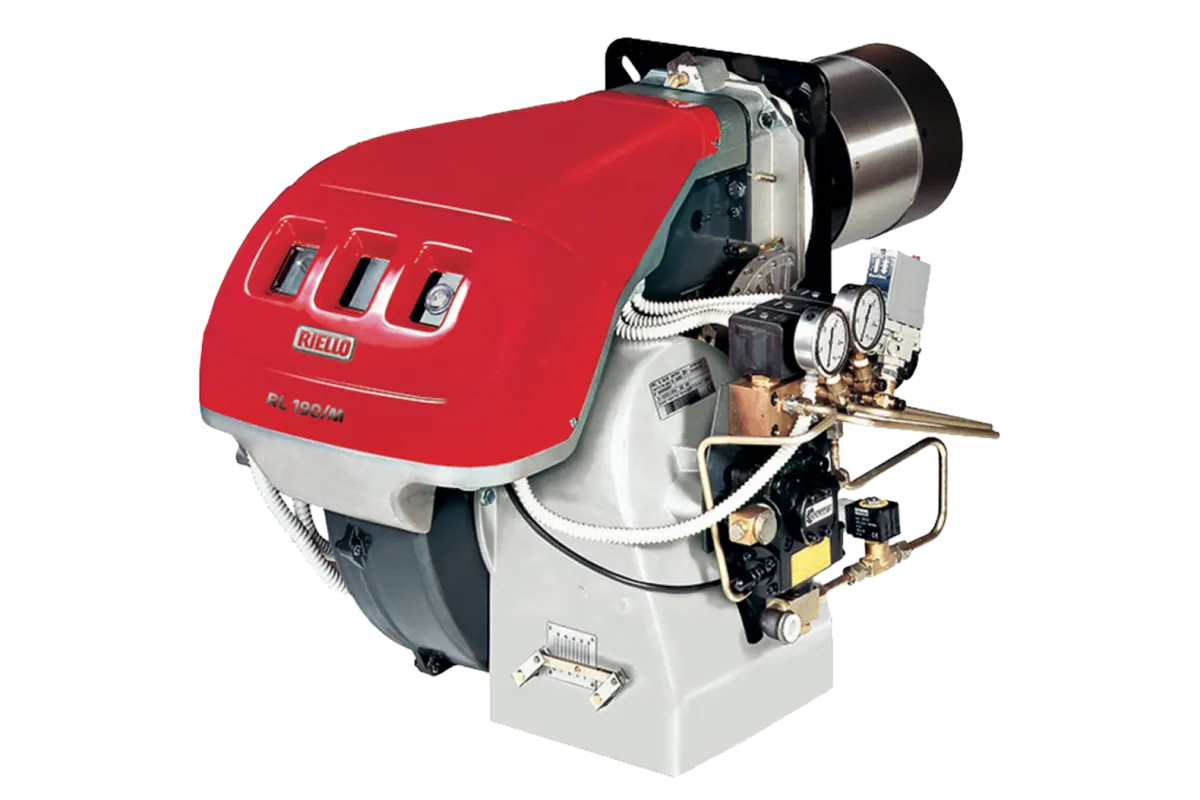

Дизельные горелки модуляционные
RL 70÷190/M
регулирование:
Модуляционное
мин. мощность, кВт:
261/474
макс. мощность, кВт:
2431
уровень выбросов:
Стандарт
Для получения коммерческого предложения с актуальной стоимостью горелки RL 70÷190/M или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра
В модельном ряду RL 70÷190/M представлены модуляционные дизельные горелки мощностью от 474 до 3431 кВт. Горелки совместимы с большинством европейских и российских водогрейных котлов и воздушных теплогенераторов соответствующей мощности. Наличие модулятора мощности обеспечивает горелкам высокую производительность экономию топлива.
Регулировка соотношения воздуха и топлива осуществляется усиленным приводным механическим кулачком, соединяющим воздушную заслонку с модулятором потока дизельного топлива, а также гидравлическим контуром с насосом. Безопасность работы обеспечивают рабочие и предохранительные клапаны, реле давления и манометр.
Для снижения уровня шума горелки RL 70÷190/M оснащены вентилятором с обратным изгибом лопастей и крепким корпусом с облицовкой звукоизоляционным материалом.
Особенности горелок
- Функциональный блок управления на микропроцессорах обеспечивает автоматизированное управление мощностью и расходом топлива, имеет функции диагностики и оповещения о неполадках, а также удаленной блокировки и сброса настроек
- Простые монтаж и обслуживание за счет доступа к компонентам горелки в смонтированном состоянии
- Возможность калибровки головы сгорания с наружной стороны
- Степень электрической защиты IP X4D (IP 44)
- Гибкие шланги для дизельного топлива в комплекте
- В базовый комплект поставки не входят форсунки. Они подбираются отдельно, в соответствии с характеристиками топлива

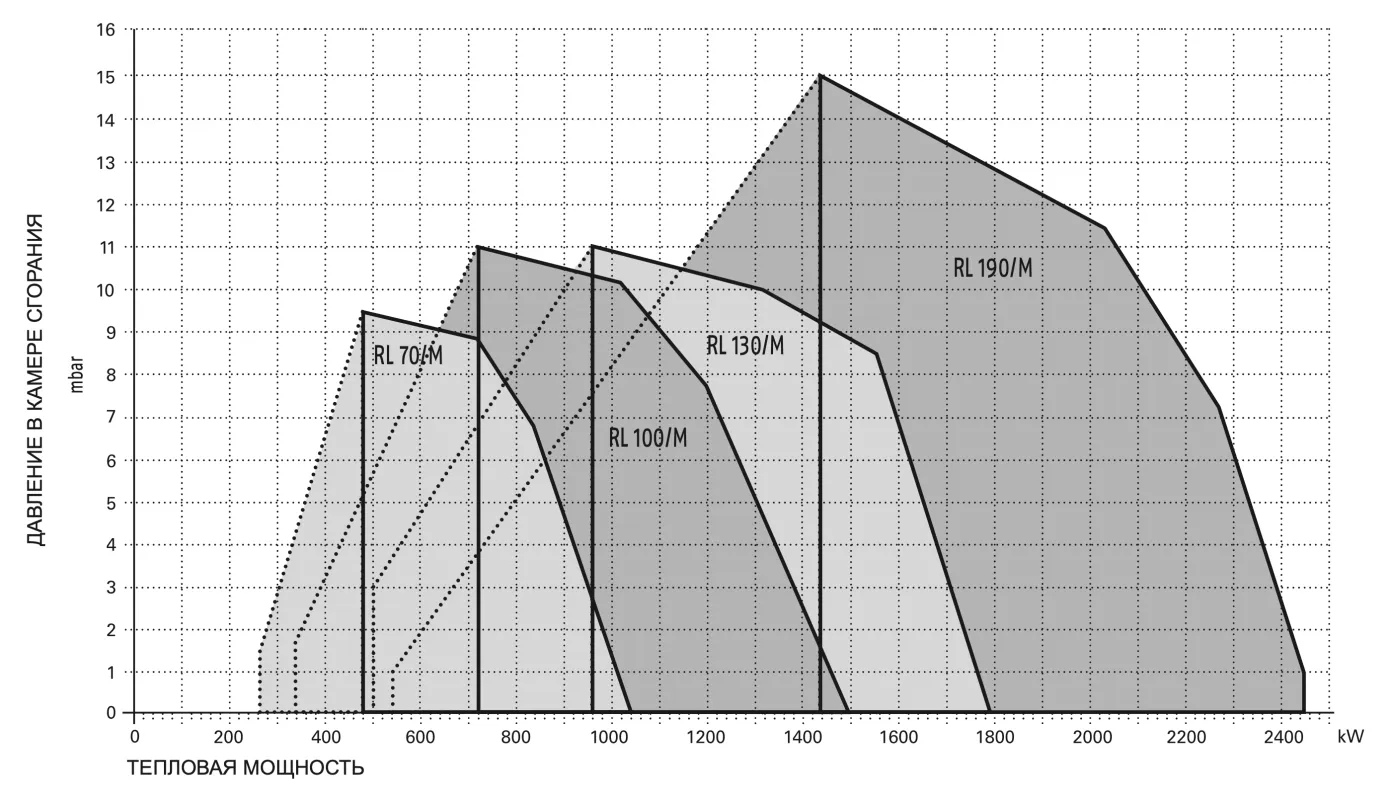

Графики рабочего диапазона
RL 70÷190/M| МОДЕЛИ | RL70/M | RL100/M | RL130/M | RL190/M | ||
|---|---|---|---|---|---|---|
| Регулирование мощности | Модуляционный (с регулятором и аксессуарами для датчиков) | |||||
| Режим модуляции на максимальной мощности | 3 - 1 | |||||
| Сервопривод | тип | SQN31 | ||||
| время работы | с | 42 | ||||
| Тепловая мощность | кВт | 261/474 - 1043 | 332/711 - 1482 | 498/948 - 1779 | 534/1423 - 2431 | |
| Мкал/ч | 224/408 - 897 | 286/612 - 1275 | 428/816 - 1530 | 459/1224 - 2091 | ||
| кг/ч | 22/40 - 88 | 28/60 - 125 | 42/80 - 150 | 45/120 - 205 | ||
| Температура окружающей среды | °C min/max | 0/40 | ||||
| Hизшая теплотоворная способность | кВт•ч/ кг | 11,8 | ||||
| ккал/кг | 10.200 | |||||
| Вязкость | мм2/с (cSt) | 4 - 6 | ||||
| Топливный насос | тип | J 7C | TA 3 | |||
| расход | кг/ч при 12 бар | 190 | 665 | |||
| Давление распыления | бар | 20 | ||||
| Температура топлива | max °C | 50 | ||||
| Расход топлива подогревателем | -- | |||||
| Вентилиятор | тип | центробежный с лопастями обратного изгиба | Центробежный с лопастями прямого изгиба | |||
| Температура воздуха горения | max °C | 60 | ||||
| Электросеть | Ф/Гц/В | 3N/50/400~(±10%) 3/50/230~(±10%) |
||||
| Вспомогательное электроподключение | Ф/Гц/В | 1/50/230~(±10%) | ||||
| Блок управления | тип | LAL 1.25 (для прерывистого режима) LOK 16 (для непрерывного) |
||||
| Общая потребляемая мощность | кВт | 1,4 | 2,1 | 2,6 | 5,5 | |
| Энергопотребление во вспомогательной цепи | кВт | 0,3 | 0,3 | 0,4 | 1 | |
| Энергопотребление подогревателя | кВт | -- | ||||
| Электрозащита | IP | 44 | ||||
| Двигатель топливного насоса потребляемая мощность | кВт | -- | ||||
| Номинальный ток привода насоса | A | -- | ||||
| Двигатель топливного насоса пусковой ток | A | -- | ||||
| Двигатель топливного насоса Электрозащита | IP | -- | ||||
| Вентилятор потребляемая мощность | кВт | 1,1 | 1,8 | 2,2 | 4,5 | |
| Номинальный ток двигателя вентилятора | A | 4,8 - 2,8 | 7,3 - 4,2 | 8,8 - 5,1 | 15,8 - 9,1 | |
| Вентилятор пусковой ток | A | 25 - 14,6 | 37,6 - 21,8 | 57,2 - 33,2 | 126 - 73 | |
| Электрозащита вентилятора | IP | 54 | ||||
| Трансформатор поджига | тип | -- | ||||
| V1- V2 | 230V - 2x5kV | |||||
| I1 - I2 | 1,9 A - 30 mA | 1,9 A - 35 mA | ||||
| Рабочий режим | прерывистый (не менее 1-й остановки каждые 24 ч) непрерывный (не менее 1-й остановки каждые 72 ч) |
|||||
| Звуковое давление | дБ(A) | 75 | 77 | 78,5 | 84,9 | |
| Звуковая мощность | Вт | -- | ||||
| Выбросы CO | мг/кВт•ч | < 40 | ||||
| Индикатор класса дыма | N° Бахарах | < 1 | ||||
| Выбросы CxHy | мг/кВт•ч | < 10 (после первых 20 с) | ||||
| Выбросы NOx | мг/кВт•ч | < 200 | ||||
| Директивы | 2006/95 - 2004/108 - 2006/42 EC | |||||
| Соответствует | CE 0440/B | |||||

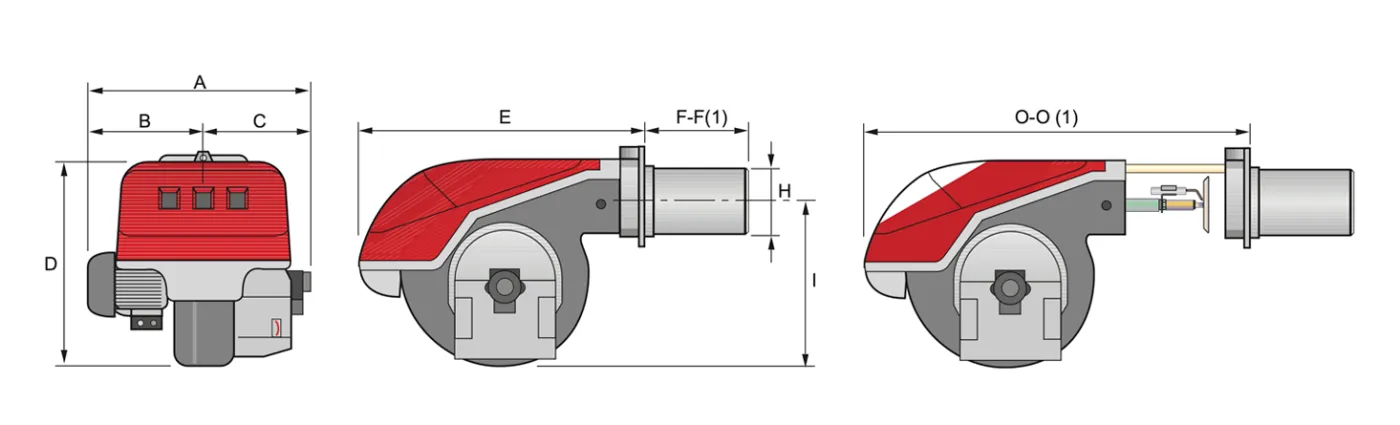

Габаритные размеры
RL 70÷190/M
Посадочные размеры| МОДЕЛИ | A | B | C | D | E | F - F (1) | H | I | O - O (1) |
|---|---|---|---|---|---|---|---|---|---|
| RL70/M | 663 | 296 | 367 | 555 | 680 | 272 - 385 | 179 | 430 | 951 - 1086 |
| RL100/M | 679 | 312 | 367 | 555 | 680 | 272 - 385 | 179 | 430 | 951 - 1086 |
| RL130/M | 705 | 338 | 367 | 555 | 680 | 272 - 385 | 189 | 430 | 951 - 1086 |
| RL190/M | 813 | 366 | 447 | 555 | 712 | 370 | 222 | 430 | 1166 |
(1) Значение для удлиненной головы сгорания

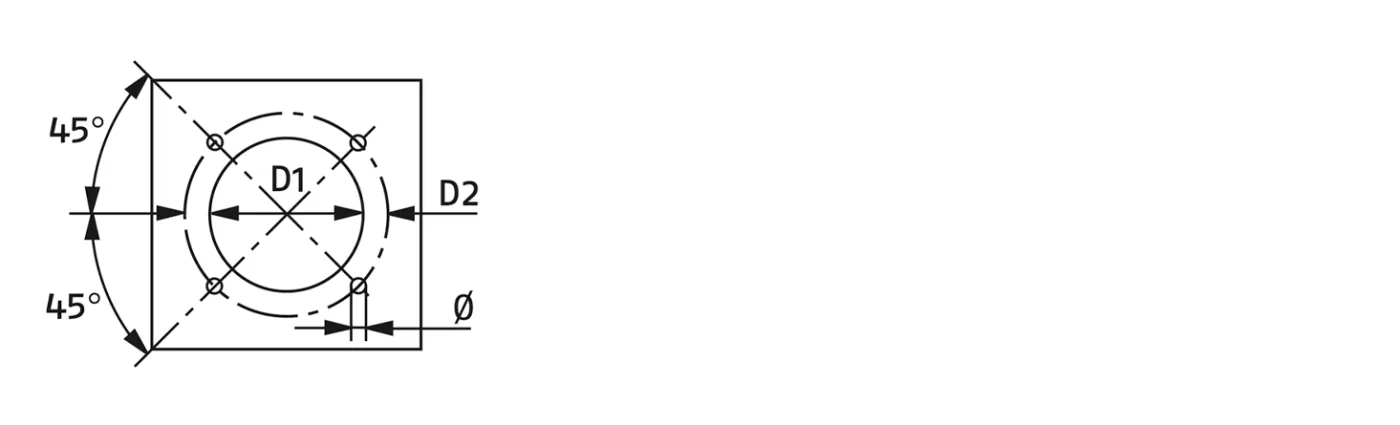

| МОДЕЛИ | D1 | D2 | Ø |
|---|---|---|---|
| RL70/M | 185 | 275 - 325 | M12 |
| RL100/M | 185 | 275 - 325 | M12 |
| RL130/M | 195 | 275 - 325 | M12 |
| RL190/M | 230 | 325 - 368 | M16 |
| МОДЕЛИ | X - X (1) | Y | Z | Kg |
|---|---|---|---|---|
| RL70/M | 1150 | 792 | 600 | 65 |
| RL100/M | 1150 | 792 | 600 | 68 |
| RL130/M | 1150 | 792 | 600 | 71 |
| RL190/M | 1200 | 800 | 850 | 95 |
(1) Значение для удлиненной головы сгорания
