Комбинированные горелки с электронным модулированием
RLS 120÷200/E FGR

регулирование:
модуляционное
мин. мощность, кВт:
300/600
макс. мощность, кВт:
2300
уровень выбросов:
Low NOx
Для получения коммерческого предложения с актуальной стоимостью горелки RLS 120÷200/E FGR или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра
Отправить запрос

Многолетний опыт проектирования и производства горелок вместе со стремлением добиться минимального воздействия на окружающую среду позволили RIello разработать новую линейку модуляционных двухтопливных горелок с технологией рециркуляции дымовых газов (FGR).

Для котлов и иных теплогенераторов средней мощности разработан модельный ряд моноблочных горелок RLS 120÷200/E FGR с рабочим диапазоном от 600 до 2300 кВт. Использование таких устройств в производственных процессах позволяет добиться чрезвычайно низкого уровня NOx-выбросов на единицу продукции — менее 30 мг/м3 @ 3,5% O2 при работе на природном газе.

В основе технологии FGR лежит рециркуляция — повторная подача части дымовых газов, которые вводятся со стороны воздухозаборника горелки. Интегрированная цифровая система управления горелкой с помощью независимых серводвигателей позволяет контролировать соотношение воздуха, топлива и выхлопных газов в каждой рабочей точке, чтобы достичь очень низкого уровня выбросов NOx, сохраняя при этом высокую надежность работы.

Моноблочная конструкция позволяет уместить все узлы горелки в компактный корпус и сделать монтаж, пусконаладку, а также последующее обслуживание простым и удобным.

Особенности горелок

  • Минимальный ущерб для окружающей среды благодаря рециркуляции дымовых газов, позволяющих снизить NOx-выбросы до менее 30 мг/кВт•ч на единицу произведенной продукции. Оптимальный выбор для использования в «зеленых» технологических процессах
  • Компактные размеры для данного диапазона мощности
  • Возможность переключения между двумя видами топлива — природным газом и дизельным топливом
  • Цифровое управление всеми рабочими параметрами, функциональный блок управления с возможностью включения горелки в автоматизированные системы управления технологическими процессами
  • Удобное обслуживание

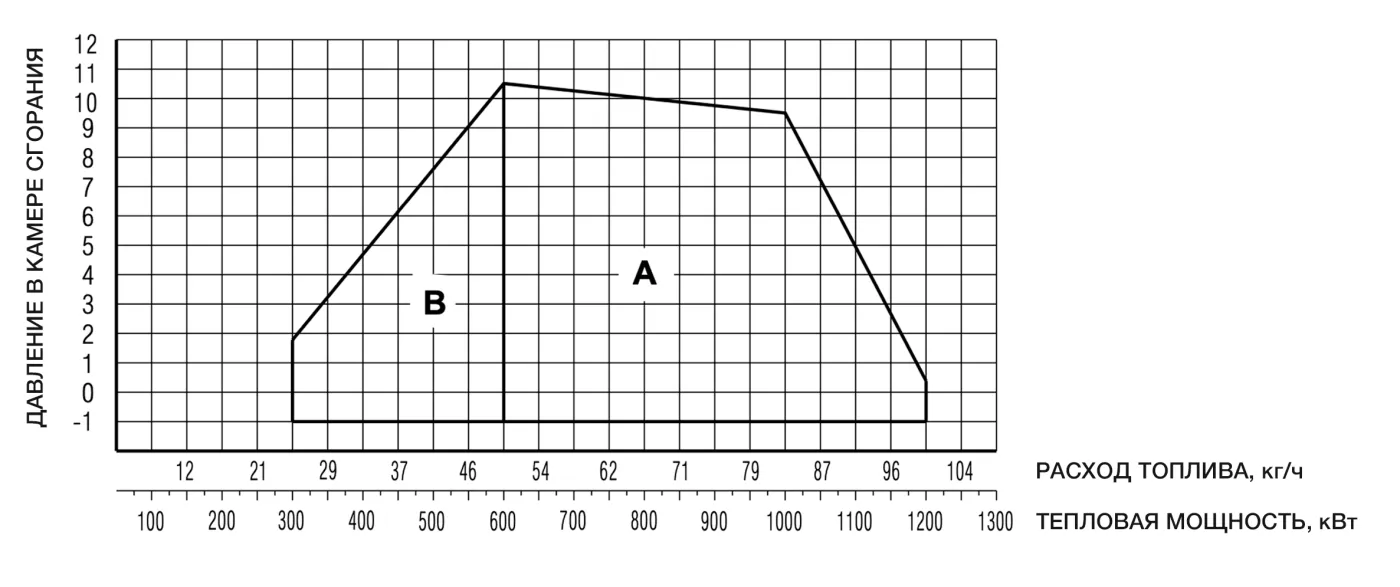

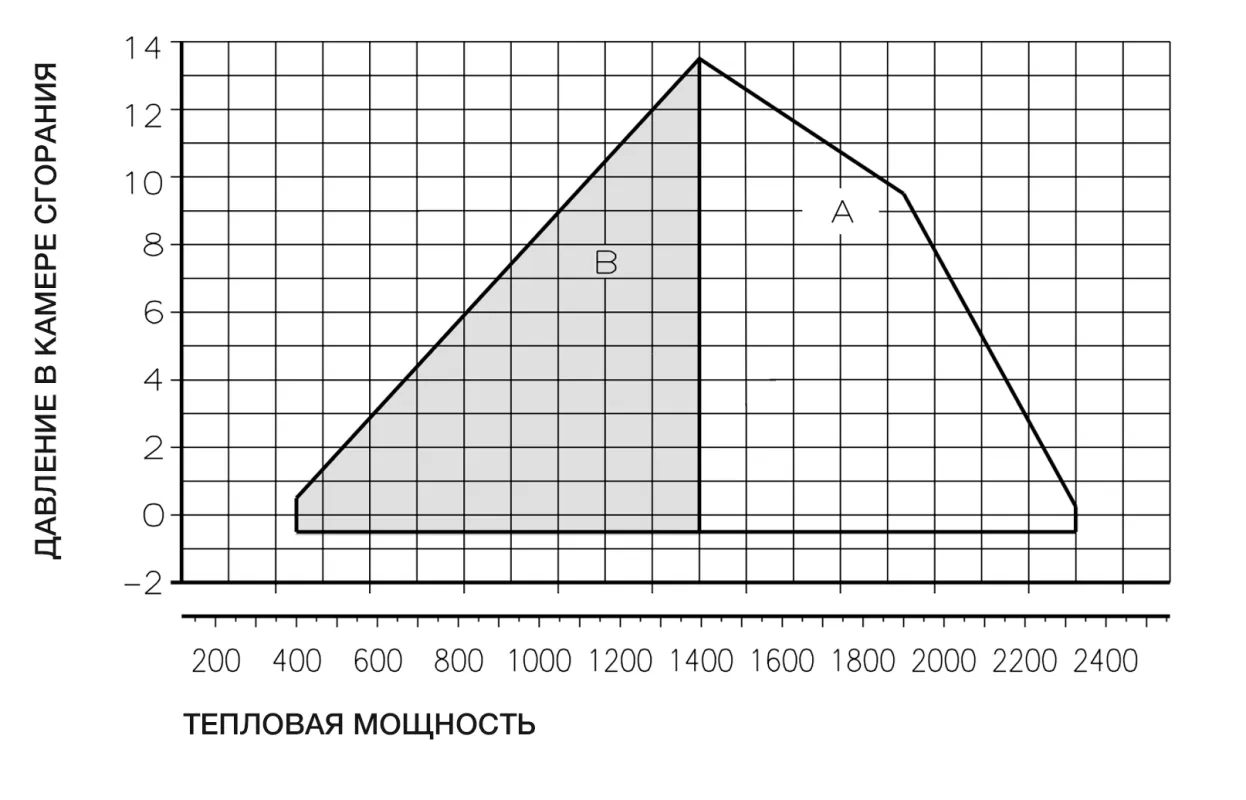

Графики рабочего диапазона

RLS 120/E FGR
RLS 200/E FGR
МОДЕЛИ RLS 120/E FGR RLS 200/E FGR
Мощность min-max кВт 300/600÷1200 1372÷2300
Расход топлива min-max кг/ч 25/50÷101
Потребление топливаs Дизельное топливо, макс. вязкость при 20 °C: 6 мм2/с (1.5°E - 6 cSt)
Природный газ: G20 (метан)		 Дизельное топливо, макс. вязкость при 20 °C: 6 мм2/с (1.5°E - 6 cSt)
Природный газ: G20 (метан) G21 - G22 - G23 - G25
Рабочий режим – Прерывистый (мин. не менее 1-й остановки каждые 24 ч)
– Дизельное топливо / газ: модуляционный с доп. оборудованием
Форсунки кол-во 1
Применение     Водогрейные котлы, паровые котлы и парогенераторы, котлы на диатермическом масле
Температура окружающей среды   °C 0-40
Температура воздуха горения   °C max 60
Топливный насос расход при 12 бар кг/ч 230 350
рабочее давление бар 10-21 7-40
температура топлива °C max 90 159
Уровень шума звуковое давление дБ (A) 85 85
звуковая мощность 96 96
Вес кг 100 118-197
ЭЛЕКТРОПИТАНИЕ
Основное электропитание 3~ 400V - 50Hz +/-10%
Электропитание вспомогательной цепи 1N ~ 230V - 50Hz
Вентилятор

об/мин

 2890 2910
V  380/415
Hz  50
Вт  2200 5500
A  4.5 10.5
Трансформатор поджига V1 - V2
I1 - I2		 230 V - 2 x 5 kV
1.9 A - 35 mA
Максимальное энергопотребление в основной цепи дизельное топливо Вт  2550 7700
газ 2550 6600
Максимальное энергопотребление вспомогательной цепи дизельное топливо Вт  500 500
газ 1300 500
Электрозащита IP44

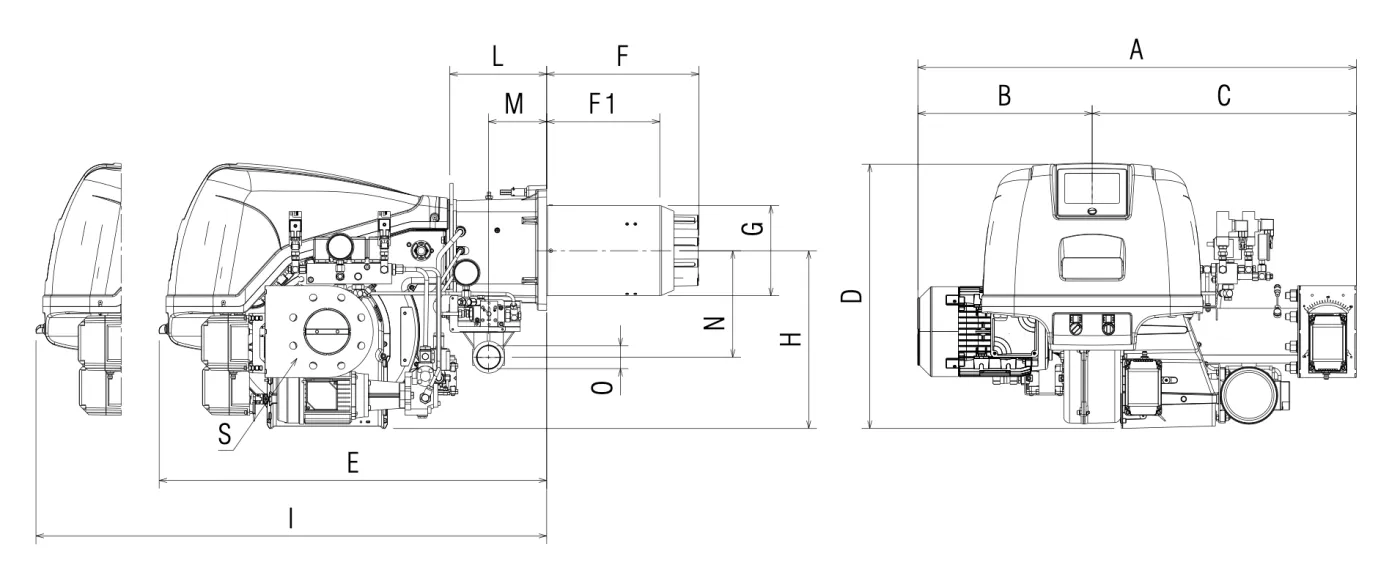

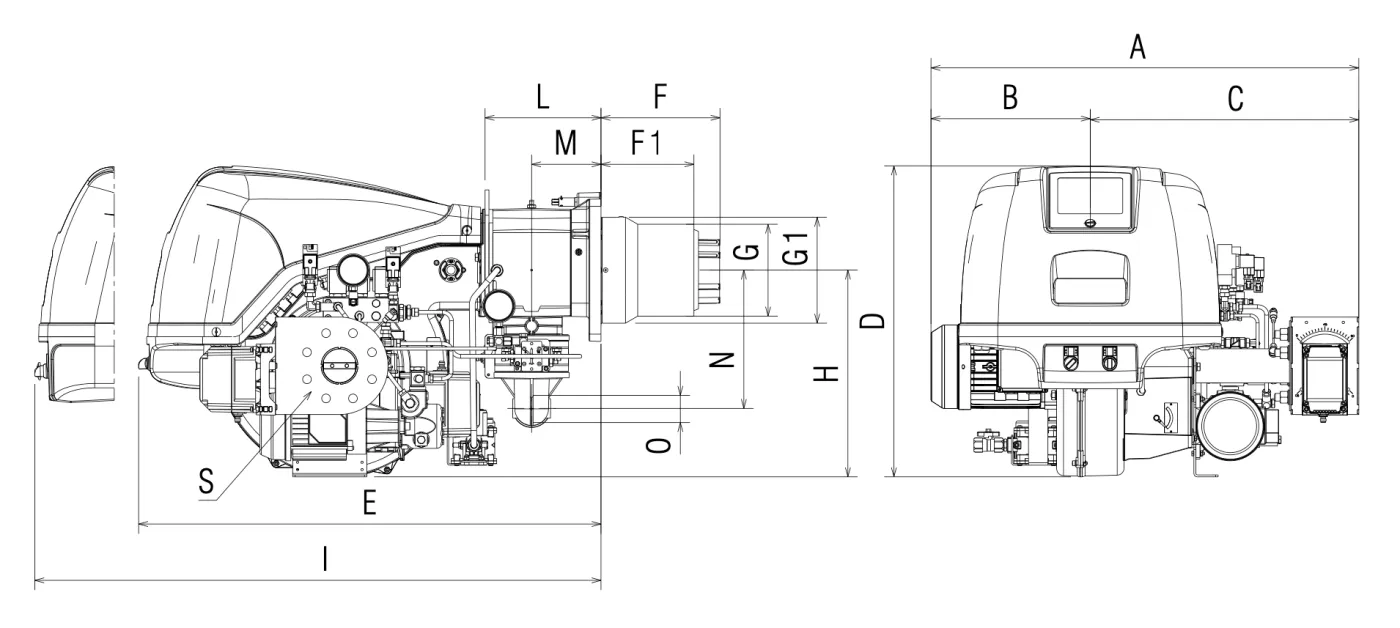

Габаритные размеры

RLS 120/E FGR
RLS 200/E FGR

МОДЕЛИ A B C D E F F1* G G1 H I L M N O S
RLS 120/E FGR 886 330 556 640 950 245 192 189 218 425 1482 239 143 284 2" DN65



МОДЕЛИ A B C D E F F1* G H I* L M N O S
RLS 200/E FGR 1075 425 650 650 950 373-503 272-402 221 435 1520-1665 237 141 260 2" DN10



Информационные материалы и документация

RLS 120/E FGR, руководство по эксплуатации RLS 200/E FGR, руководство по эксплуатации
