Комбинированные горелки с электронным модулированием
RLS 310÷610/E FGR
Многолетний опыт проектирования и производства горелок вместе со стремлением добиться минимального воздействия на окружающую среду позволили RIello разработать новую линейку модуляционных двухтопливных горелок с технологией рециркуляции дымовых газов (FGR).
Для котлов и иных теплогенераторов средней мощности разработан модельный ряд моноблочных горелок RLS 310÷610/E FGR с рабочим диапазоном от 1500 до 6155 кВт. Использование таких устройств в производственных процессах позволяет добиться чрезвычайно низкого уровня NOx-выбросов на единицу продукции — менее 30 мг/м3 @ 3,5% O2 при работе на природном газе.
В основе технологии FGR лежит рециркуляция — повторная подача части дымовых газов, которые вводятся со стороны воздухозаборника горелки. Интегрированная цифровая система управления горелкой с помощью независимых серводвигателей позволяет контролировать соотношение воздуха, топлива и выхлопных газов в каждой рабочей точке, чтобы достичь очень низкого уровня выбросов NOx, сохраняя при этом высокую надежность работы.
Моноблочная конструкция позволяет уместить все узлы горелки в компактный корпус и сделать монтаж, пусконаладку, а также последующее обслуживание простым и удобным.
Особенности горелок
- Минимальный ущерб для окружающей среды благодаря рециркуляции дымовых газов, позволяющих снизить NOx-выбросы до менее 30 мг/кВт•ч на единицу произведенной продукции. Оптимальный выбор для использования в «зеленых» технологических процессах
- Компактные размеры для данного диапазона мощности
- Возможность переключения между двумя видами топлива — природным газом и дизельным топливом
- Цифровое управление всеми рабочими параметрами, функциональный блок управления с возможностью включения горелки в автоматизированные системы управления технологическими процессами
- Удобное обслуживание

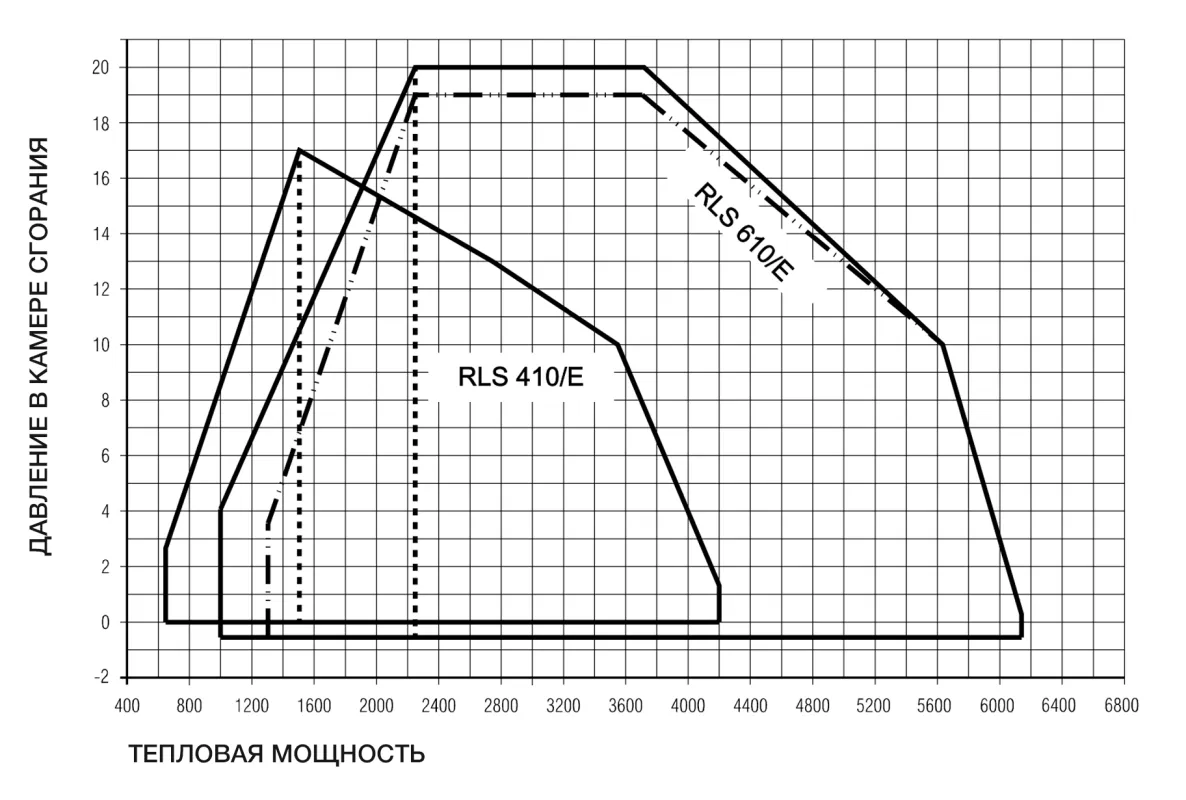

Графики рабочего диапазона
RLS 410÷610/E FGR| МОДЕЛИ | RLS 410/E FGR | RLS 610/E FGR | ||
|---|---|---|---|---|
| Мощность | min-max | кВт | 640/1500÷4200 | 1000/2200÷6155 |
| Расход топлива | min-max | кг/ч | 55/126÷352 | 110/185÷516 |
| Топливо | Дизельное топливо, макс. вязкость при 20 °C: 6 мм2/с (1.5°E - 6 cSt) Природный газ: G20 (метан) G21 - G22 - G23 - G25 |
|||
| Рабочий режим | FS1: Прерывистый (не менее 1-й остановки каждые 24 ч) | |||
| Форсунки | кол-во | 1 | ||
| Применение | Водогрейные котлы, паровые котлы и парогенераторы, котлы на диатермическом масле | |||
| Температура окружающей среды | °C | 0-50 | ||
| Температура воздуха горения | °C max | 60 | ||
| Топливный насос | TA 4 | TA 5 | ||
| расход при 12 бар | кг/ч | 930 | 1270 | |
| рабочее давление | бар | 7-40 | 7-30 | |
| температура топлива | °C max | 140 | 140 | |
| Уровень шума | звуковое давление | дБ (A) | 80 | 85 |
| звуковая мощность | 91 | 85 | ||
| Вес | кг | 275 | 320 | |
| ЭЛЕКТРОПИТАНИЕ | ||||
| Основное электропитание | 3~ 400V - 50Hz +/-10% | |||
| Электропитание вспомогательной цепи | 1N ~ 230V - 50Hz | |||
| Вентилятор IE3 |
об/мин |
2920 | 2880 | |
| V | 230/400 | 400/690 | ||
| кВт | 9.2 | 15 | ||
| A | 28.6-16.5 | 27-15.6 | ||
| Двигатель топливного насоса IE3 |
об/мин |
2890 | 2880 | |
| V | 220-380 | |||
| кВт | 1.5 | |||
| A | 5.9-3.4 | |||
| Энергопотребление в основной цепи | дизельное топливо | кВт | 10.6 | 16.9 |
| газ | 12.4 | 18.7 | ||
| Трансформатор поджига | V1 - V2 I1 - I2 |
230 V - 2 x 5 kV 1.9 A - 35 mA |
||
| Электрозащита | IP44 | |||

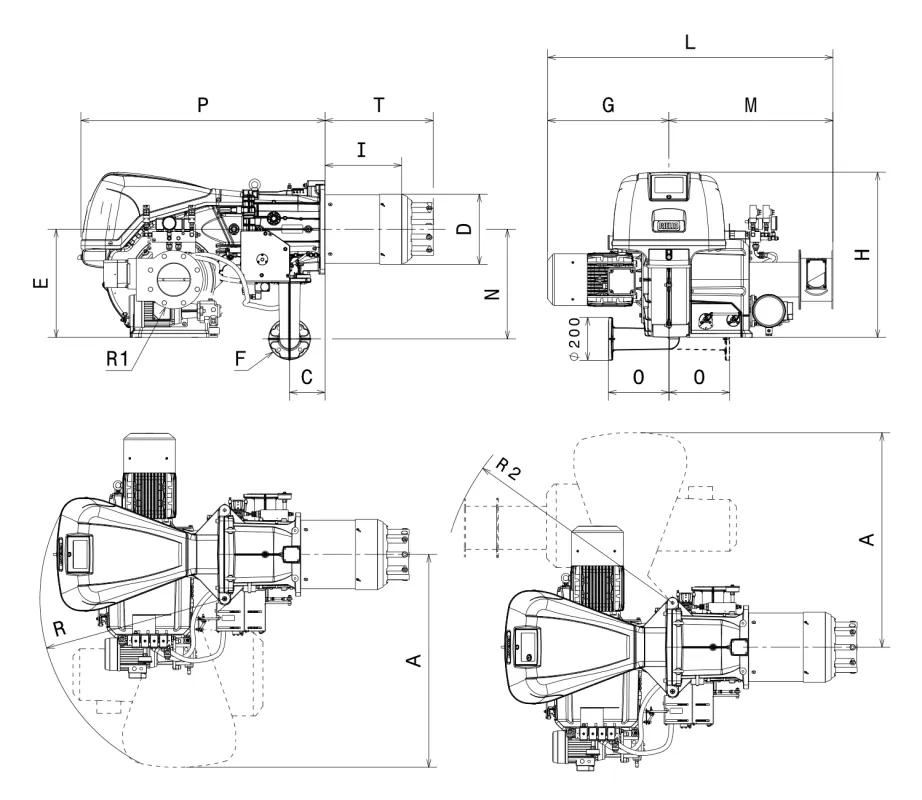

Габаритные размеры
RLS 310÷610/E FGR| МОДЕЛИ | A | C | D | E | F* | G | I | L | M | N | O | P | R | R1 | R2 | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RLS 410/E FGR | 1015 | 178 | 313 | 520 | DN65 | 527 | 372 | 1310 | 783 | 528 | 290 | 1190 | 890 | DN100 | 1120 | 510 |
| RLS 610/E FGR | 1015 | 178 | 336 | 520 | DN66 | 580 | 355 | 1380 | 800 | 528 | 290 | 1190 | 890 | DN150 | 1195 | 510 |
