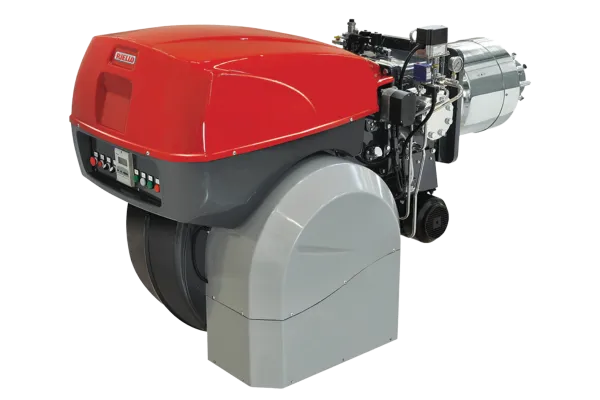

Комбинированные горелки с электронным модулированием
RLS 1000÷1200/E MX

регулирование:

Модуляционное

мин. мощность, кВт:

1200/3750

макс. мощность, кВт:

11500

уровень выбросов:

Low NOx

Для получения коммерческого предложения с актуальной стоимостью горелки RLS 1000÷1200/E MX или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

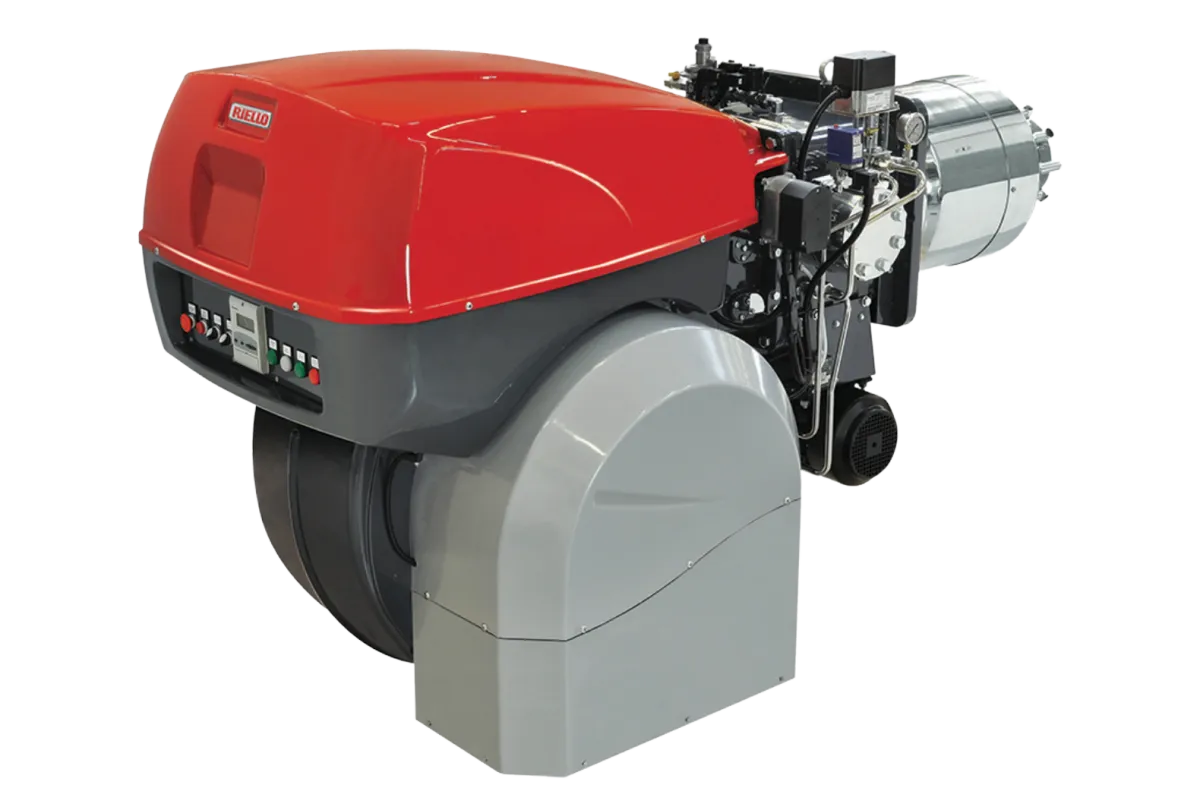

RLS 1000÷1200/E MX — модельный ряд промышленных моноблочных горелок большой мощности. Для заказа доступны двухтопливные горелки мощностью от 3,75 до 11,5 МВт с модуляционным регулированием.

При разработке горелок особое внимание уделено надежности и энергосбережению. RLS 1000÷1200/E MX оснащены наиболее передовыми решениями в области подачи воздуха и активного контроля горения (управления составом воздушно-топливной смеси).

Горелки оснащены головами сгорания с инновационной системой мобильного регулирования во время модуляции, которая гарантирует высокую эффективность горения во всем диапазоне мощности и высокие коэффициенты модуляции в сочетании с соблюдением все более строгих требований европейских и локальных стандартов по уменьшению выбросов загрязняющих веществ.

Регулирование мощности горелки осуществляется с помощью электронного кулачка и обеспечивает наибольшую производительность и эффективность.

Конструктивно все горелки RLS 1000÷1200/E MX имеют интегрированную компоновку, где все необходимые компоненты объединены в одном блоке, что делает установку более простой и быстрой. Характерный стиль и внешний вид в сочетании с высокотехнологичными решениями отличают горелки серии от продукции конкурентов. Дизайн горелок запатентован для защиты от копирования и имитации.

Особенности горелок

Экологическая безопасность за счет низких выбросов NOx – класс 3 в соответствии со стандартом EN 676 (менее 80 мг/кВт·ч* при работе на природном газе)
Электронный блок управления с индикацией состояния и функциями диагностики и оповещения о неисправностях, удаленной блокировки и сброса
В блок управления интегрирована функция контроля герметичности газового клапана
Модуляционное регулирование при работе и на природном газе и на дизельном топливе
Простой монтаж за счет моноблочный компоновки
Удобное обслуживание благодаря наличию «шарнирного» отверстия и прямого доступа к компонентам с установленной горелкой
Дизельный насос со специальным двигателем
Возможность заводской комплектации оборудованием для непрерывного режима работы

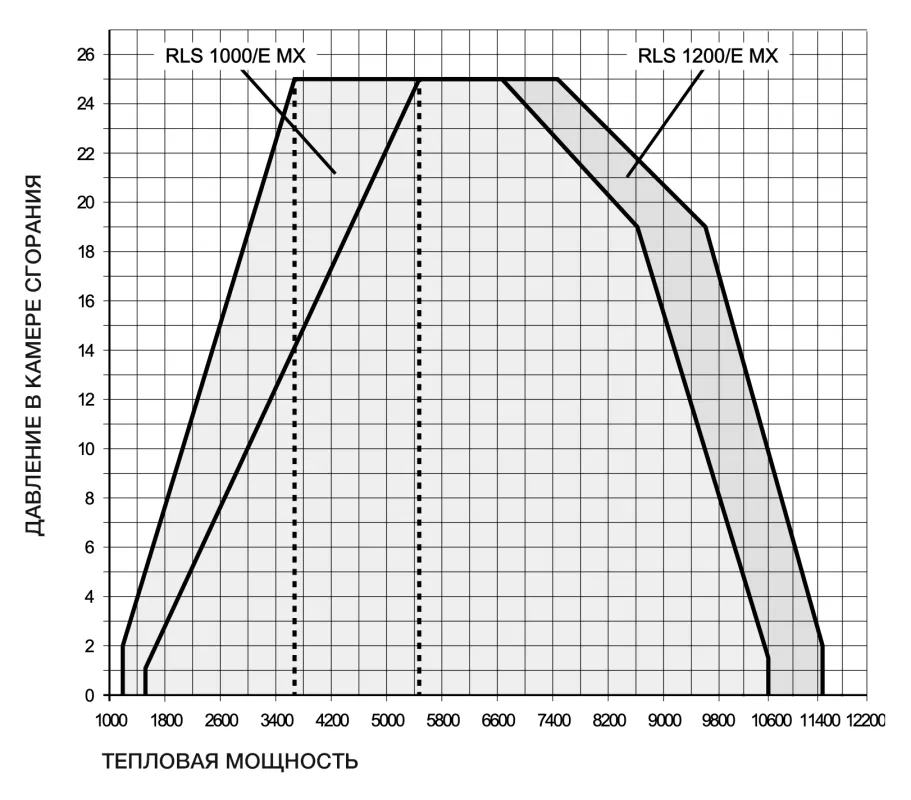

Графики рабочего диапазона

RLS 1000÷1200/E MX

МОДЕЛИ			RLS 1000/E FGR		RLS 1200/E FGR
Мощность	min-max	кВт	1200/3750÷10600		1500/5500÷11500
Расход топлива	min-max	кг/ч	100/315÷867		171/462÷942
Рабочий режим			– Прерывистый (не менее 1-й остановки каждые 24 ч) – Пропорциональное регулирование
Применение			Водогрейные котлы, паровые котлы и парогенераторы, котлы на диатермическом масле
Потребление топливаs			Дизельное топливо, макс. вязкость при 20 °C: 6 мм2/с (1.5°E - 6 cSt) Природный газ: G20 (метан) G21 - G22 - G23 - G25
Давление газа на максимальной мощности G20/G25			67.9/101.1		97.2/145
Топливный насос	расход при 30 бар	кг/ч	1400		1826
	рабочее давление	бар	9-40		9-10
	температура топлива	°C max	140		140
Форсунки		кол-во	1
Температура окружающей среды		°C	0-50
Температура воздуха горения		°C max	60
Уровень шума	звуковое давление	дБ (A)	85.4		84.4
Уровень шума	звуковая мощность	дБ (A)	100.6		99.7
Вес		кг	500		540
ЭЛЕКТРОПИТАНИЕ
Основное электропитание			3N ~ 400V 50 Hz
Вентилятор IE2		об/мин	2953	2964	2920
		V	400/690	400/690	400/690
		кВт	22	21	25
		A	38.6 - 22.3	41.8-24.2	44.1-25.5
Двигатель топливного насоса		об/мин	1458		1400
		V	230/400		400
		кВт	2.2		4
		A	9.3/5.4		8.2
Трансформатор поджига		V1 - V2 I1 - I2	230 V - 1 x 8 kV 1 A - 20 mA
Энергопотребление в основной цепи	дизельное топливо	кВт	26		31
Энергопотребление в основной цепи	газ	кВт	24		27
Электрозащита			IP55
Вентилятор IE3		об/мин	2880	2880	2880
		V	400/690	400/690	400/690
		кВт	22	21	25
		A	38.1 - 22.0	38.2-22.3	43.4-25.1
Двигатель топливного насоса		об/мин	1458		1400
		V	230/400		400
		кВт	2.2		4
		A	9.3/5.4		8.2
Трансформатор поджига		V1 - V2 I1 - I2	230 V - 1 x 8 kV 1 A - 20 mA
Энергопотребление в основной цепи	дизельное топливо	кВт	27		32
Энергопотребление в основной цепи	газ	кВт	24		27.2
Электрозащита			IP55

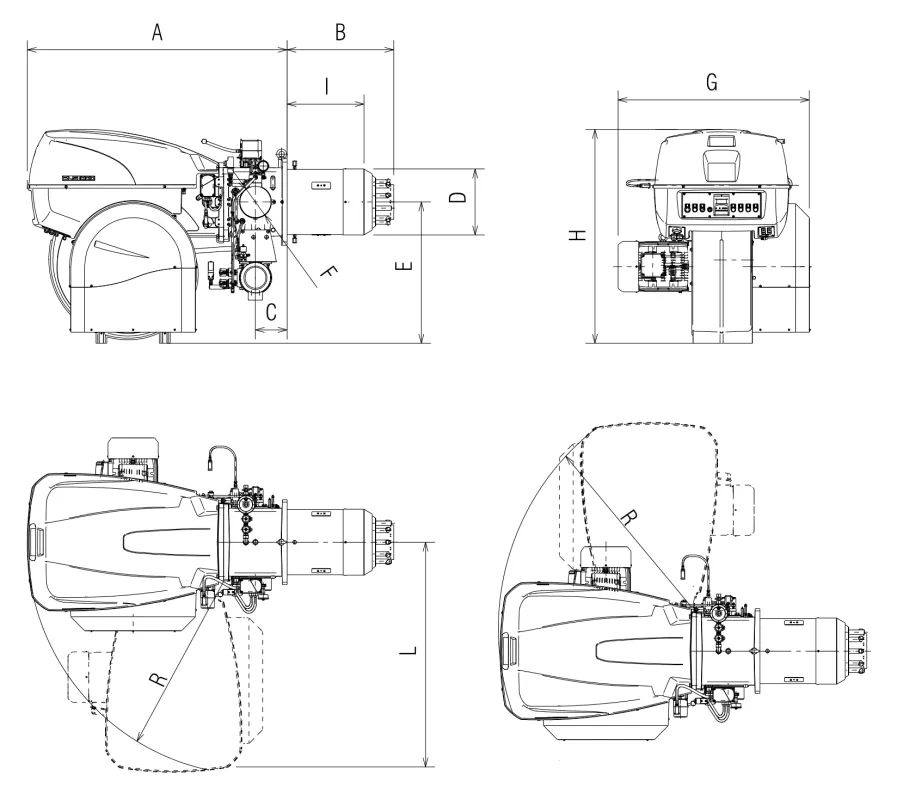

Габаритные размеры

RLS 1000÷1200/E MX

МОДЕЛИ	A	B	C	D	E	F	G	H	I	L	R
RLS 1000/E MX	1637	674	200	413	885	DN80	1206	1338	484	1425	1350
RLS 610/E FGR	1637	658	200	456	885	DN80	1250	1338	465	1425	1350

Информационные материалы и документация

RLS 1000÷1200/E MX, руководство по эксплуатации
