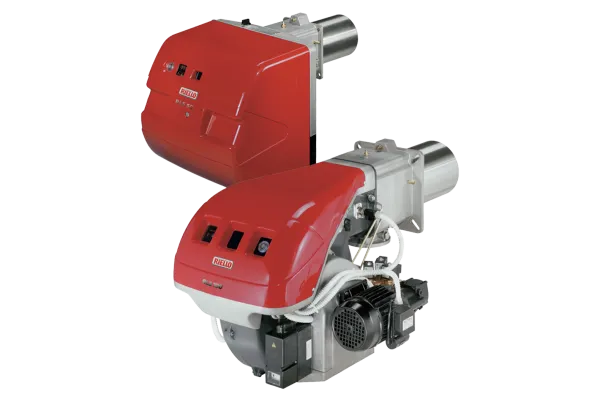

Комбинированные горелки двухступенчатые
RLS 28÷50

регулирование:

Двухступенчатое

мин. мощность, кВт:

100/163

макс. мощность, кВт:

581

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RLS 28÷50 или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В серии RLS представлены комбинированные двухтопливные горелки мощностью от 163 до 581 кВт с двухступенчатым регулированием. Горелки могут устанавливаться на обширный перечень оборудования европейского и российского производства, в том числе: водогрейные и паровые котлы, генераторы горячего воздуха, прямоточные парогенераторы.

Горелки Riello RLS 28÷50 отличаются высокой надежностью, низким шумом благодаря вентилятору с обратным изгибом лопастей и дополнительной звукоизоляции корпуса и экономичным расходом топлива.

Моноблочные двухтопливные горелки RLS могут комбинироваться с газовыми рампами серий MB и CB, которые подбираются в соответствии с давлением газа в сети питания и требуемым типом рампы.

Особенности горелок

Электронная панель управления (LED PANEL) с индикацией состояния горелки и оповещением о неполадках
Простой монтаж и техобслуживание за счет доступа к компонентам горелки в смонтированном состоянии
Калибровка головки сгорания доступна с доступом снаружи
Дизельный насос со специальным двигателем и ручным переключателем для выбора топлива
В комплект поставки входит комплект для перехода на сжиженный газ, а также гибкие шланги для дизельного топлива
Простое подключение электропитания обеспечиваются легким доступом к клеммнику или использованием розеток и вилок
Степень электрической защиты IP X4D (IP 44)
Форсунки не входят в комплект поставки и подбираются в момент заказа в соответствии с характеристиками топлива

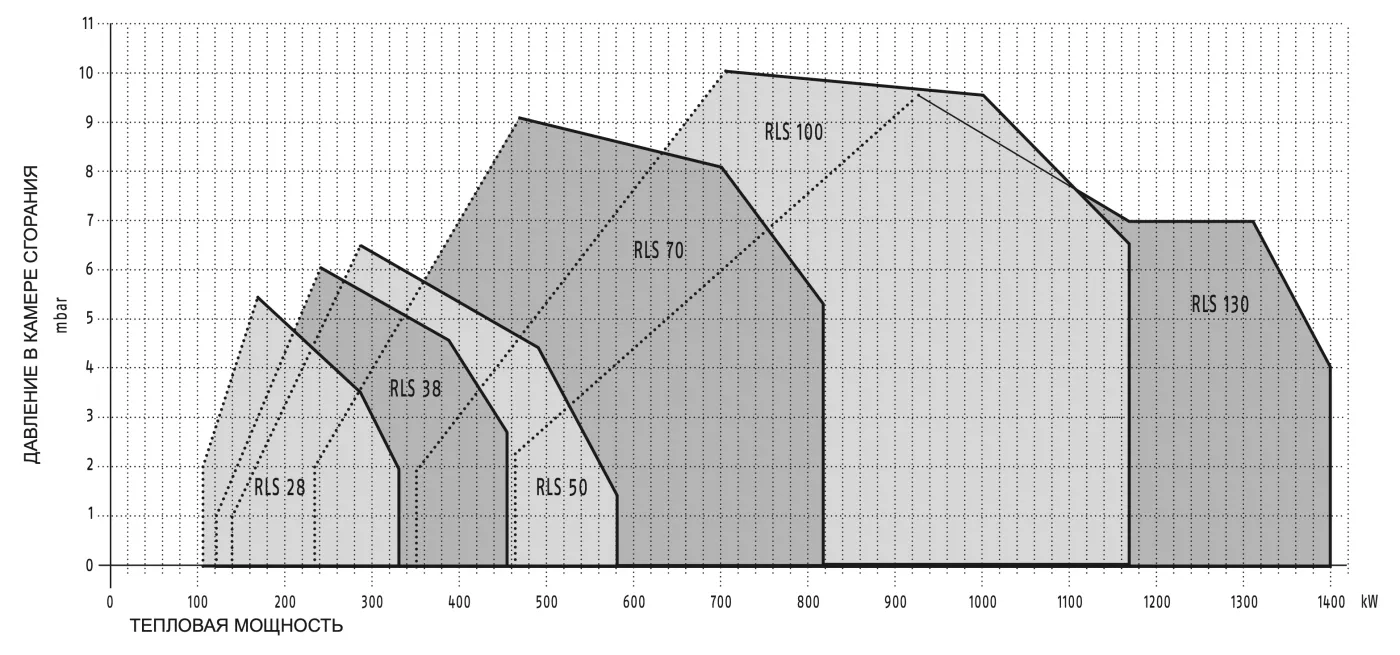

Графики рабочего диапазона

RLS 28÷50

МОДЕЛИ			RLS 28	RLS 38	RLS 50
Регулирование мощности			Двухступенчатое
Режим модуляции на максимальной мощности			2:1
Сервопривод		тип	LKS 210 - 08
Сервопривод		время работы, с	5
Тепловая мощность		кВт	100/163-325	116/232-442	145/290-581
Тепловая мощность		Мкал/ч	86/140-303	100/200-380	125/249-500
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
Дизельное топливо низшая теплотоворная способность		кВт•ч/кг	11.8
Дизельное топливо вязкость при 20°C		мм2/с (cSt)	4-6
Расход дизельного топлива		кг/ч	8/14-28	10/20-37	12/25-49
Температура дизельного топлива max		°C	60
Топливный насос	тип		AL 65B
Топливный насос	расход при 15 бар	кг/ч	63
Давление распыления		бар	12
Hизшая теплотоворная способность G20		кВт•ч/куб. м	10
Плотность газ G20		кг/куб. м	0.71
Мощность газ G20		куб. м/ч	10/16-32,5	12/23-44	14,5/29-58
Hизшая теплотоворная способность G25		кВт•ч/куб. м	8.6
Плотность газ G25		кг/куб. м	0.78
Мощность газ G25		куб. м/ч	12/19-38	13/27-51	17/33-68
Hизшая теплотоворная способность LPG		кВт•ч/куб. м	25.8
Плотность LPG		кг/куб. м	2.02
Мощность LPG		куб. м/ч	4/6-13	4/9-17	6/11-23
Вентилятор		тип	центробежный с лопастями обратного загиба
Температура сжигаемого воздуха		max °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	1/50/230 (±10%)		3N/50/230-400 (±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50/230 (±10%)
Блок управления		тип	LFL 1.333
Общая потребляемая мощность		кВт	0.53	0.76	0.91
Энергопотребление во вспомогательной цепи		кВт	0.19	0.25	0.17
Электрозащита		IP	44
Мощность привода вентилятора		кВт	0.25	0.42	0.65
Номинальный ток привода вентилятора		A	2.1	2.9	3-1.7
Пусковой ток вентилятора		A	4.8	11	13.8-8
Электрозащита вентилятора		IP	44
Мощность привода топливного насоса		кВт	0.09
Номинальный ток привода насоса		A	0.8
Пусковой ток привода топливного насоса		A	-	-	-
Электрозащита привода топливного насоса			IP44
Трансформатор поджига		V1 - V2	230V - 2 x 5 kV
Трансформатор поджига		I1 - I2	1.9 A - 30 mA
Рабочий режим			Прерывистый (не менее 1-й остановки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Звуковое давление		дБ (A)	68	70	72
Звуковая мощность		Вт	-	-	-
Дизельное топливо	Выбросы CO	мг/кВт•ч	< 20
	Индикатор класса дыма	N° Бахарах	< 1
	Выбросы CxHys	мг/кВт•ч	< 10
	Выбросы NOxs	мг/кВт•ч	< 190
Gas G20	Выбросы CO	мг/кВт•ч	< 15
Gas G20	Выбросы NOx	мг/кВт•ч	< 80
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 2009/142/EC - 2014/30/UE - 2014/35/UE
Соответствует			EN 267 - EN 676
Сертификат			CE 0063 AR 4637

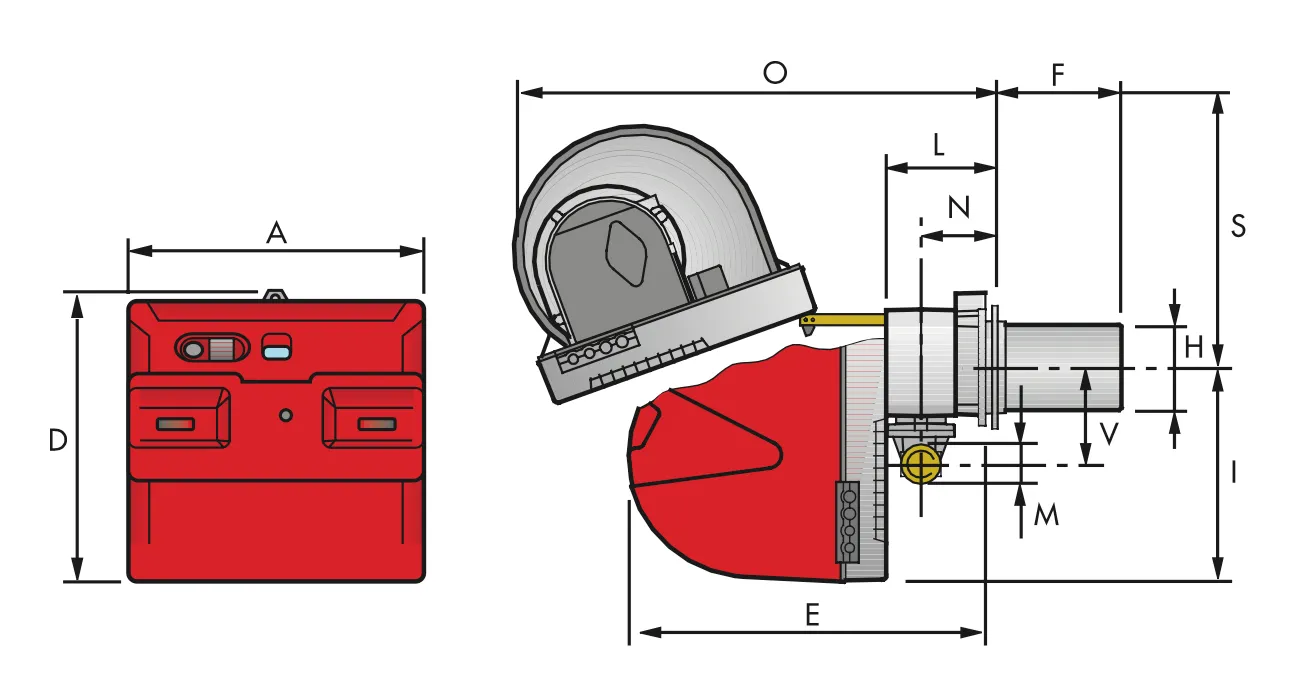

Габаритные размеры

RLS 28÷50

Посадочные размеры

МОДЕЛИ	A	B	C	D	E	F - F(1)	H	I	L	M	N	O - O(1)	S	V
RLS 28	476	-	-	474	580	191 - 326	140	352	164	1”1/2	108	810 - 810	367	168
RLS 38	476	-	-	474	580	201 - 336	152	352	164	1”1/2	108	810 - 810	367	168
RLS 50	476	-	-	474	580	216 - 351	152	352	164	1”1/2	108	810 - 810	367	168

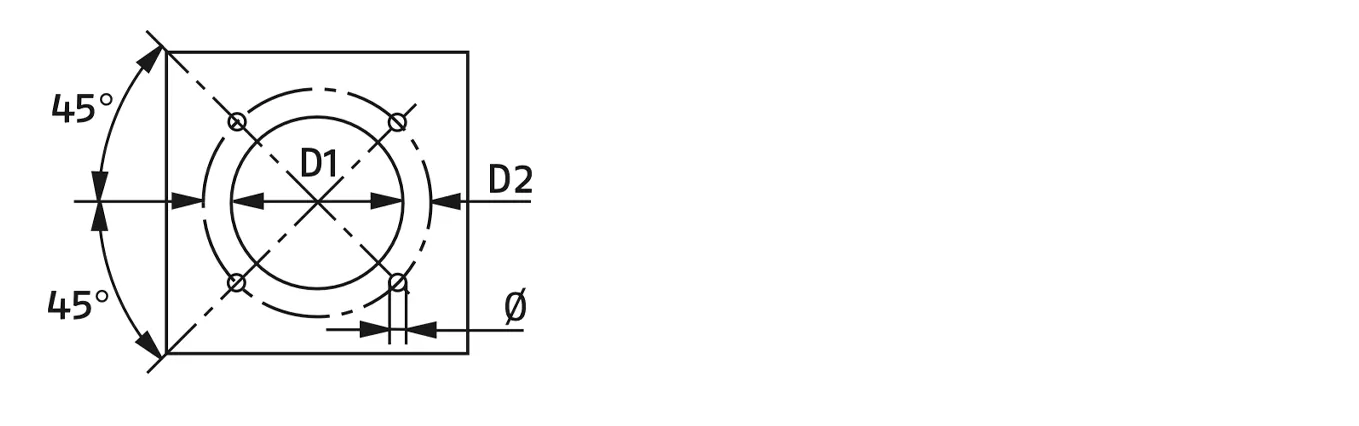

МОДЕЛИ	D1	D2	Ø
RLS 28	160	224	M8
RLS 38	160	224	M8
RLS 50	160	224	M8

МОДЕЛИ	X	Y	Z	ВЕС, кг
RLS 28	1190	492	510	43
RLS 38	1190	492	510	45
RLS 50	1190	492	510	46
