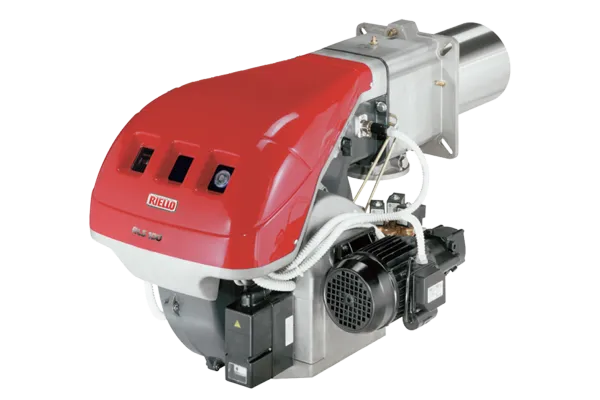

Комбинированные горелки двухступенчатые
RLS 70÷130

регулирование:

Двухступенчатое

мин. мощность, кВт:

232/465

макс. мощность, кВт:

1395

уровень выбросов:

Стандарт

Для получения коммерческого предложения с актуальной стоимостью горелки RLS 70÷130 или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В серии RLS представлены комбинированные двухтопливные горелки мощностью от 465 до 1395 кВт с двухступенчатым регулированием. Горелки могут устанавливаться на обширный перечень оборудования европейского и российского производства, в том числе: водогрейные и паровые котлы, генераторы горячего воздуха, прямоточные парогенераторы.

Горелки Riello RLS 70÷130 отличаются высокой надежностью, низким шумом благодаря вентилятору с обратным изгибом лопастей и дополнительной звукоизоляции корпуса и экономичным расходом топлива.

Моноблочные двухтопливные горелки RLS могут комбинироваться с газовыми рампами серий MB и CB, которые подбираются в соответствии с давлением газа в сети питания и требуемым типом рампы.

Особенности горелок

Электронная панель управления (LED PANEL) с индикацией состояния горелки и оповещением о неполадках
Простой монтаж и техобслуживание за счет доступа к компонентам горелки в смонтированном состоянии
Калибровка головки сгорания доступна с доступом снаружи
Дизельный насос со специальным двигателем и ручным переключателем для выбора топлива
В комплект поставки входит комплект для перехода на сжиженный газ, а также гибкие шланги для дизельного топлива
Простое подключение электропитания обеспечиваются легким доступом к клеммнику или использованием розеток и вилок
Степень электрической защиты IP X4D (IP 44)
Форсунки не входят в комплект поставки и подбираются в момент заказа в соответствии с характеристиками топлива

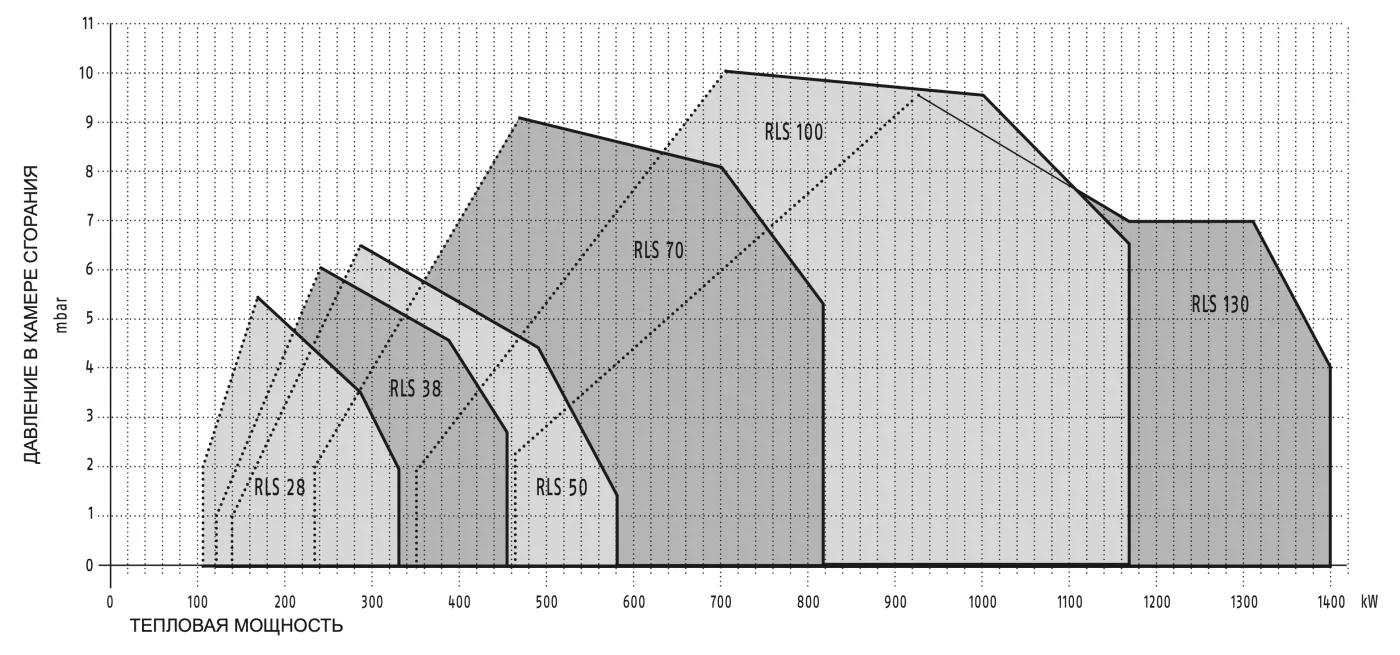

Графики рабочего диапазона

RLS 70÷130

МОДЕЛИ			RLS 70	RLS 100	RLS 130
Регулирование мощности			Двухступенчатое
Режим модуляции на максимальной мощности			2:1
Сервопривод		тип	LKS 210 - 10
Сервопривод		время работы, с	5
Тепловая мощность		кВт	232/465-814	349/698-1163	465/930-1395
Тепловая мощность		Мкал/ч	200/400-700	300/600-1000	400/800-1200
Температура окружающей среды		°C мин./макс.	0/40
ТОПЛИВО И ПОДАЧА ВОЗДУХА
Дизельное топливо низшая теплотоворная способность		кВт•ч/кг	11.8
Дизельное топливо вязкость при 20°C		мм2/с (cSt)	4 - 6
Расход дизельного топлива		кг/ч	20/39-69	30/59-99	39/79-118
Температура дизельного топлива max		°C	60
Топливный насос	тип		AJ 6CC
Топливный насос	расход при 20 бар	кг/ч	134
Давление распыления		бар	12
Hизшая теплотоворная способность G20		кВт•ч/куб. м	10
Плотность газ G20		кг/куб. м	0.71
Мощность газ G20		куб. м/ч	23/46,5-81	35/70-116	46,5/93-139,5
Hизшая теплотоворная способность G25		кВт•ч/куб. м	8.6
Плотность газ G25		кг/куб. м	0.78
Мощность газ G25		куб. м/ч	27/54-95	41/81-135	54/108-162
Hизшая теплотоворная способность LPG		кВт•ч/куб. м	25.8
Плотность LPG		кг/куб. м	2.02
Мощность LPG		куб. м/ч	9/18-32	14/27-45	18/36-54
Вентилиятор		тип	центробежный с лопастями обратного загиба
Температура сжигаемого воздуха		max °C	60
ЭЛЕКТРОПИТАНИЕ
Электросеть		Ф/Гц/В	3N/50/230-400 (±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50/230 (±10%)
Блок управления		тип	LFL 1.333
Общая потребляемая мощность		кВт	1.8	2.2	3
Энергопотребление во вспомогательной цепи		кВт	0.33	0.33	0.43
Электрозащита		IP	44
Мощность двигателя вентилятора		кВт	1.1	1.5	2.2
Номинальный ток двигателя вентилятора		A	4.8-2.8	5.9-3.4	8.8-5.1
Пусковой ток вентилятора		A	22.6-13.2	29.5-17	52.8-30.6
Электрозащита вентилятора		IP	55	54
Мощность привода топливного насоса		кВт	0.37
Номинальный ток привода насоса		A	2.4
Пусковой топ привода топливного насоса		A	-	-	-
Электрозащита привода топливного насоса		IP	44
Трансформатор поджига		V1 - V2	230V - 2 x 5 kV
Трансформатор поджига		I1 - I2	1.9 A - 30 mA
Рабочий режим			Прерывистый (не менее 1-й остановки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Звуковое давление		дБA	74	77.5	80
Звуковая мощность		Вт	-	-	-
Дизельное топливо	Выбросы CO	мг/кВт•ч	< 20
	Индикатор класса дыма	N° Бахарах	< 1
	Выбросы CxHys	мг/кВт•ч	< 10
	Выбросы NOxs	мг/кВт•ч	< 190
Gas G20	Выбросы CO	мг/кВт•ч	< 15
Gas G20	Выбросы NOx	мг/кВт•ч	< 80
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42/EC - 2009/142/EC - 2014/30/UE - 2014/35/UE
Соответствует			EN 267 - EN 676
Сертификат			CE 0063 5G 835/97 M

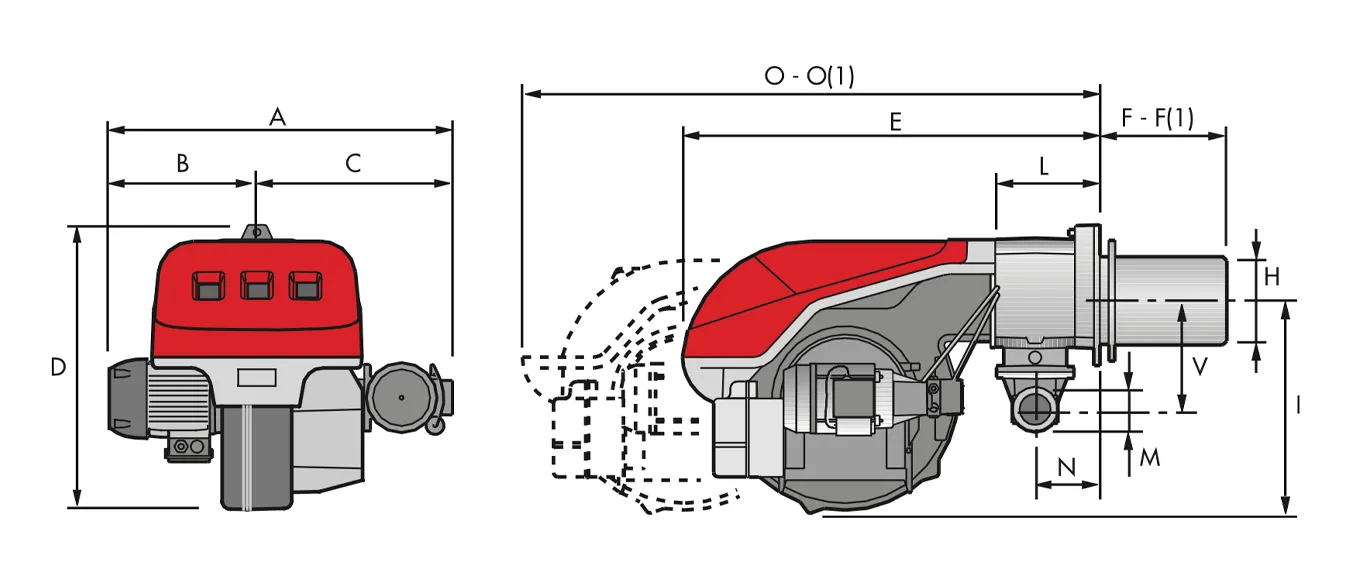

Габаритные размеры

RLS 70÷130

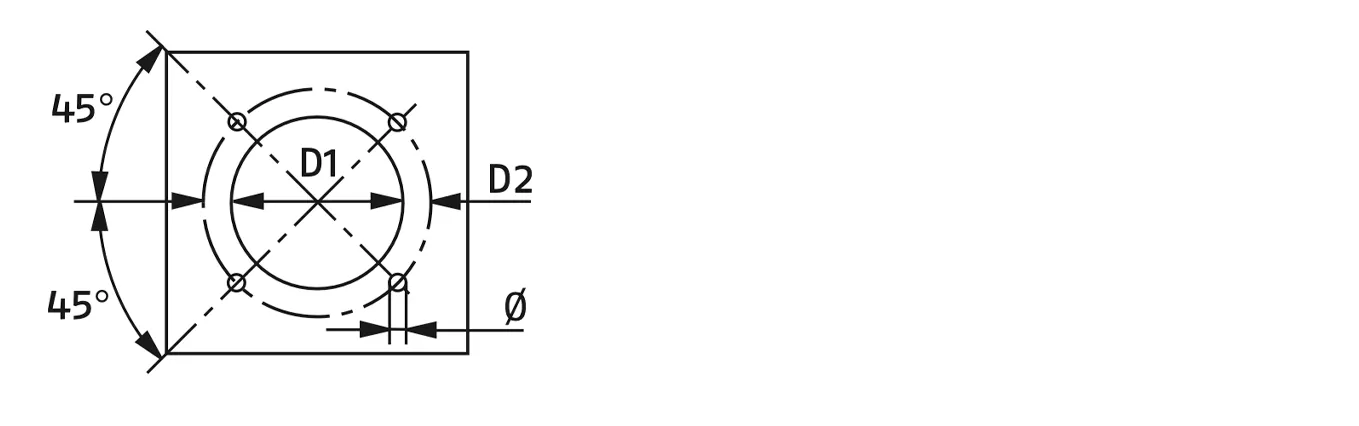

Посадочные размеры

МОДЕЛИ	A	B	C	D	E	F - F(1)	H	I	L	M	N	O - O(1)	S	V
RLS 70	691	296	395	555	840	250 - 385	179	430	214	2”	134	1161 - 1361	-	221
RLS 100	707	312	395	555	840	250 - 385	189	430	214	2”	134	1161 - 1361	-	221
RLS 130	733	338	395	555	840	250 - 385	189	430	214	2”	134	1161 - 1361	-	221

МОДЕЛИ	D1	D2	Ø
RLS 70	185	275-325	M12
RLS 100	195	275-325	M12
RLS 130	195	275-325	M12

МОДЕЛИ	X	Y	Z	ВЕС, кг
RLS 70	1405	1000	660	70
RLS 100	1405	1000	660	73
RLS 130	1405	1000	660	76
