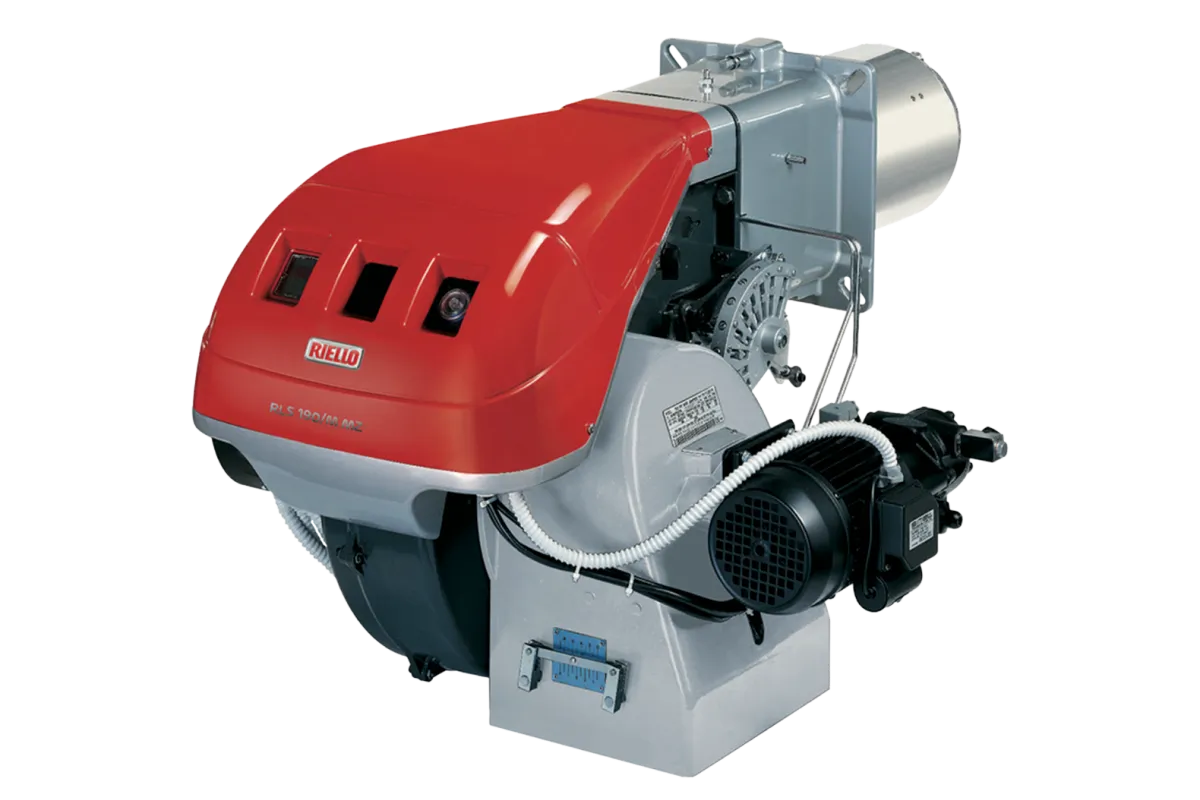

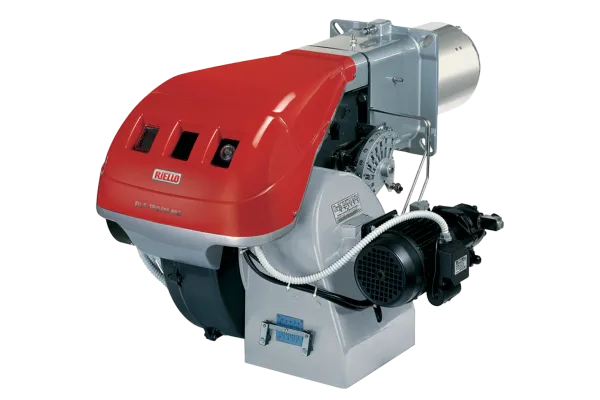

Комбинированные горелки с механическим модулированием
RLS 190÷250/M
В модельном ряду RLS 190÷250/M представлены комбинированные двухтопливные горелки мощностью от 1100 до 2460 кВт с модуляционным регулированием для работы на природном газе и двухступенчатым — для работы на дизельном топливе. Горелки предназначены для установки на промышленные водогрейные и паровые котлы, котлы на диатермическом масле и другое технологическое оборудование.
Для обоих видов топлива: природного газа и дизельного топлива предусматривается двухступенчатый прогрессивный или модуляционный режим работы, позволяющий добиться идеального соотношения мощности и тепловой нагрузки. Горелки RLS 310÷610/M MX могут комбинироваться с газовыми рампами серии MB и VGD, которые подбираются в соответствии с параметрами подачи газа и требуемым типом рампы.
Моноблочные газодизельные горелки RLS 190÷250/M отличаются надежной работой, высокой эффективностью горения, простотой монтажа и обслуживания.
Особенности горелок
-
Низкие показатели эмиссии NOx: класс 2 стандарта EN 676 и EN 267 (менее 120 мг/кВт·ч* NOx при работе на газу и менее 185 мг/кВт·ч* NOx при работе на дизельном топливе
-
Ручной переключатель выбора вида топлива
-
Простое обслуживание обеспечивается прямым доступом к компонентам без необходимости демонтажа горелки
-
Калибровка головки сгорания с доступом с наружной стороны
-
Дизельный насос укомплектован специальным двигателем
-
Гибкие шланги для дизельного топлива в комплекте
-
Простое подключение электропитания за счет легкого доступа к клеммной коробке
-
Степень электрической защиты IP X4D (IP 44)
-
Форсунка не входит в комплект поставки, подбирается отдельно в соответствии с характеристиками топлива и индивидуальными требованиями заказчика

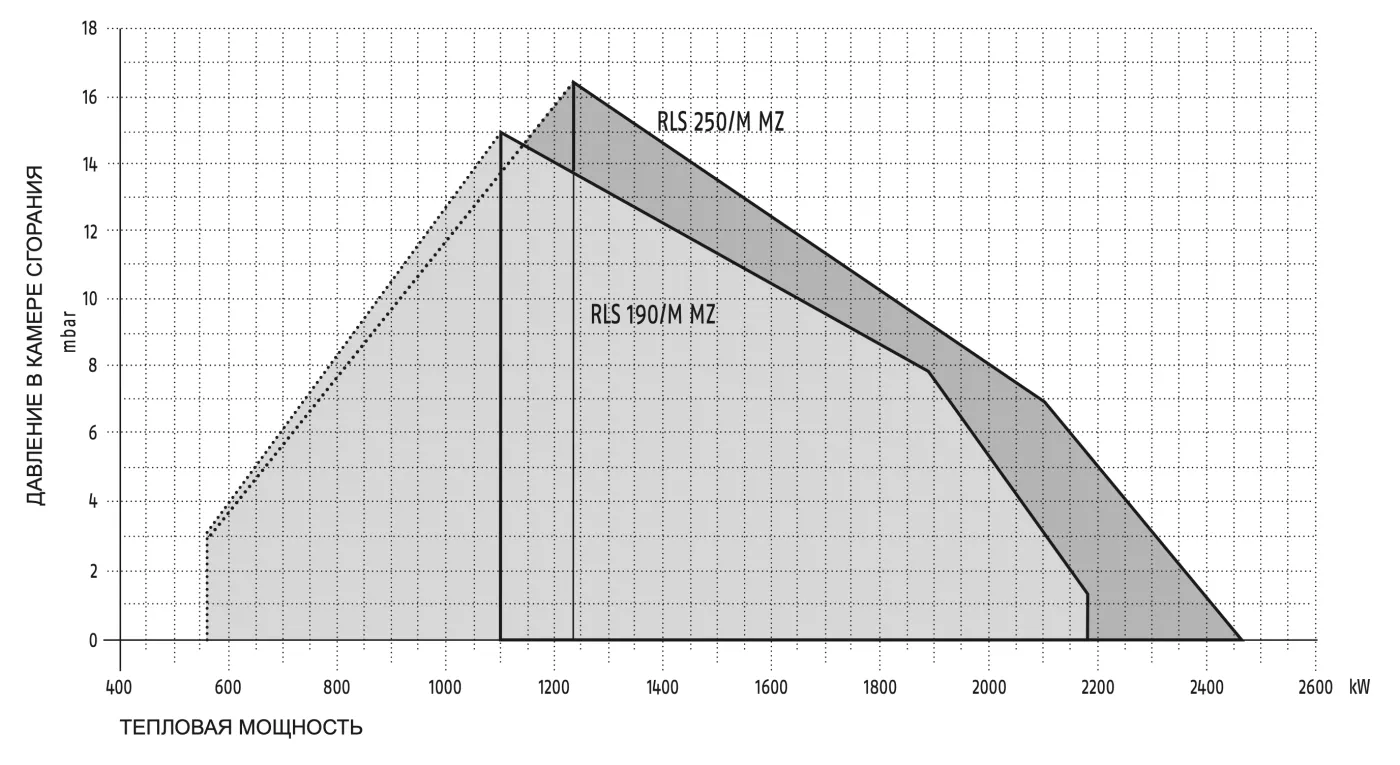

Графики рабочего диапазона
RLS 190÷250/M| МОДЕЛИ | RLS 190/M MZ | RLS 250/M MZ | ||
|---|---|---|---|---|
| Регулирование мощности | модуляционное при работе на газу (с доп. регулятором и датчиками) / двухступенчатое при работе на жидком топливе | |||
| Режим модуляции на максимальной мощности | 2 ÷ 1 (дизельное топливо) / 3 ÷ 1 (газ) | |||
| Сервопривод | тип | SQN 31 | ||
| время работы, с | 33 | |||
| Тепловая мощность | кВт | 550/1100÷2150 | 550/1230÷2460 | |
| Мкал/ч | 473/946÷1849 | 473/1058÷2116 | ||
| Температура окружающей среды | °C мин./макс. | 0/40 | ||
| Дизельное топливо низшая теплотоворная способность | кВт•ч/кг | 11,86 | ||
| Дизельное топливо вязкость при 20°C | мм2/с (cSt) | 4 ÷ 6 | ||
| Расход дизельного топлива | кг/ч | 46/93÷181 | 46/104÷207 | |
| Топливный насос | тип | J7 | ||
| расход при 12 бар | кг/ч | 230 | ||
| Давление распыления | бар | 12 | ||
| Температура топлива | max °C | 60 | ||
| Расход топлива подогревателем | NO | |||
| Hизшая теплотоворная способность G20 | кВт•ч/куб. м | 10 | ||
| Плотность газ G20 | кг/куб. м | 0,71 | ||
| Мощность газ G20 | куб. м/ч | 55/110÷215 | 55/123÷246 | |
| Hизшая теплотоворная способность G25 | кВт•ч/куб. м | 8,6 | ||
| Плотность газ G25 | кг/куб. м | 0,78 | ||
| Мощность газ G25 | куб. м/ч | 64/128÷250 | 64/143÷286 | |
| Hизшая теплотоворная способность LPG | кВт•ч/куб. м | 25,8 | ||
| Плотность LPG | кг/куб. м | 2,02 | ||
| Мощность LPG | куб. м/ч | - | ||
| Вентилиятор | тип | центробежный с лопастями обратного загиба | ||
| Температура сжигаемого воздуха | max °C | 60 | ||
| Электросеть | Ф/Гц/В | 3/50/230-400~(±10%) | 3/50/230~(±10%) 3/50/400~(±10%) |
|
| Вспомогательное электроподключение | Ф/Гц/В | 1/50/230 (±10%) | ||
| Блок управления | тип | LFL 1.333 | ||
| Общая потребляемая мощность | кВт | 6 | 6 (газ) / 7,5 (дизельное топливо) | |
| Энергопотребление во вспомогательной цепи | кВт | 1,5 | ||
| Энергопотребление подогревателя | кВт | - | ||
| Электрозащита | IP | 44 | ||
| Мощность двигателя вентилятора | кВт | 4,5 | 5,5 | |
| Номинальный ток двигателя вентилятора | A | 15,8 - 9,1 | 21,3 - 12,3 | |
| Пусковой ток вентилятора | A | 126 - 72,8 | 144 - 83 | |
| Электрозащита вентилятора | IP | 54 | ||
| Мощность привода топливного насоса | кВт | 0,55 | ||
| Номинальный ток привода насоса | A | 3,6 | ||
| Двигатель топливного насоса start current | A | 9,5 | ||
| Двигатель топливного насоса Электрозащита | IP | 54 | ||
| Трансформатор поджига | V1 - V2 | 230V - 2 x 5 kV | ||
| I1 - I2 | 1.9 A - 30 mA | |||
| Рабочий режим | Прерывистый (не менее 1-й остановки каждые 24 ч) | |||
| Звуковое давление | дБ (A) | 82,5 (газ) 85 (дизельное топливо) |
83 (газ) 85,4 (дизельное топливо) |
|
| Звуковая мощность | Вт | - | ||
| Дизельное топливо | Выбросы CO | мг/кВт•ч | < 10 | |
| Индикатор класса дыма | N° Бахарах | < 2 | ||
| Выбросы CxHys | мг/кВт•ч | < 2 | ||
| Выбросы NOxs | мг/кВт•ч | < 185 | ||
| Gas G20 | Выбросы CO | мг/кВт•ч | < 10 | |
| Выбросы NOx | мг/кВт•ч | < 120 | ||
| СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ | ||||
| Директивы | 2006/42/EC - 2009/142/EC - 2014/30/UE - 2014/35/UE | |||
| Соответствует | EN 267 - EN 676 | |||
| Сертификат | CE - 0085BP0439 | CE-0085CM0153 | ||

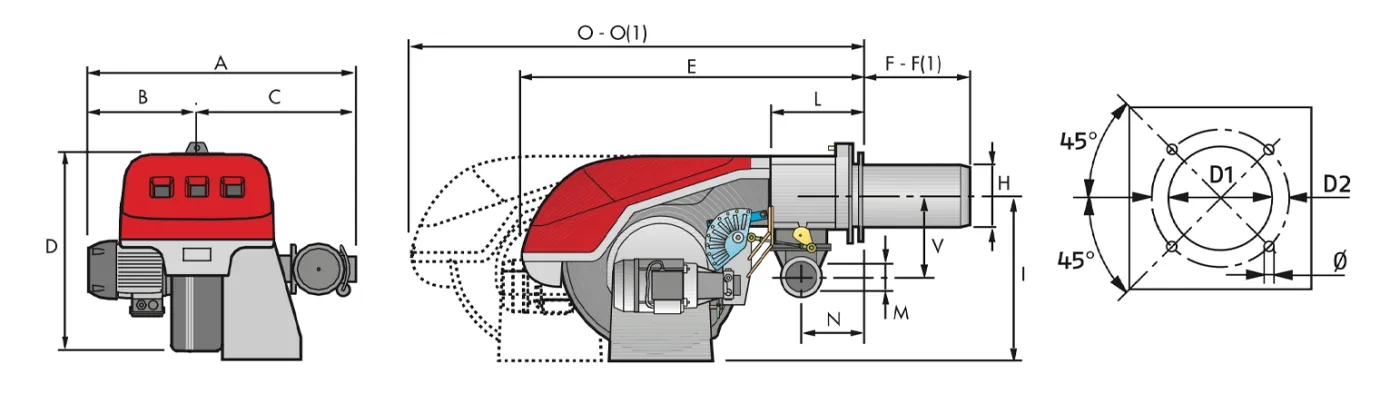

Габаритные размеры
RLS 190÷250/M| МОДЕЛИ | A | B | C | D | E | F - F(1) | G* - G(1)* | H | I | L | M | N | O - O (1) | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RLS 190/M MZ | 843 | 366 | 477 | 555 | 863 | 412 - 542 | 272 - 402 | 222 | 430 | 237 | 2” | 141 | 1442 - 1587 | 186 |
| RLS 250/M MZ | 904 | 427 | 477 | 555 | 863 | 412 - 542 | 272 - 402 | 222 | 435 | 237 | 2” | 141 | 1442 - 1587 | 186 |
| МОДЕЛИ | D1 | D2 | Ø |
|---|---|---|---|
| RLS 190/M MZ | 230 | 325 - 368 | M16 |
| RLS 250/M MZ | 230 | 325 - 368 | M16 |
| МОДЕЛИ | X (1) | Y | Z | ВЕС, кг |
|---|---|---|---|---|
| RLS 190/M MZ | 1400 | 975 | 645 | 95 |
| RLS 250/M MZ | 1400 | 1000 | 765 | 100 |
