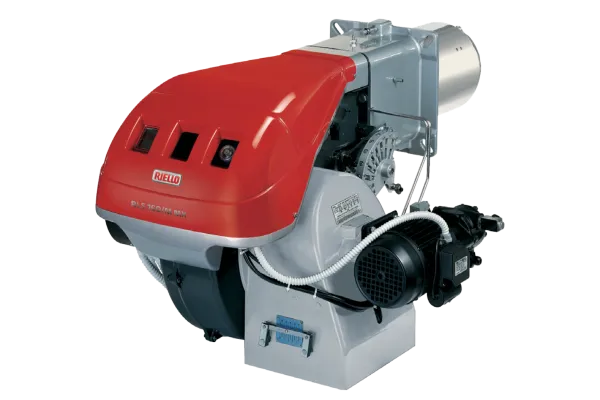

Комбинированные горелки с механическим модулированием
RLS 68÷160/M MX

регулирование:

Модуляционное

мин. мощность, кВт:

200/350

макс. мощность, кВт:

1840

уровень выбросов:

Low NOx

Для получения коммерческого предложения с актуальной стоимостью горелки RLS 68÷160/M MX или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В модельном ряду RLS 68÷160/M MX представлены комбинированные двухтопливные горелки мощностью от 350 до 1840 кВт с модуляционным регулированием при работе на природном газе и двухступенчатым прогрессивным регулированием при работе на дизельном топливе. Горелки предназначены для установки на промышленные водогрейные и паровые котлы, котлы на диатермическом масле и другое технологическое оборудование.

Горелки RLS 68÷160/M MX могут комбинироваться с газовыми рампами серии VGD, которые подбираются в соответствии с параметрами подачи газа и требуемым типом рампы.

Моноблочные комбинированные горелки RLS /M MX отличаются надежной работой, высокой эффективностью горения, низким уровнем шума, простотой монтажа и обслуживания.

Особенности горелок

Низкие показатели эмиссии NOx: класс 3 стандарта EN 676 (менее 80 мг/кВт·ч* NOx) при работе на газу и класс 2 стандарта EN 267 (менее 185 мг/кВт·ч* NOx) при работе на легком жидком топливе
Простое обслуживание обеспечивается прямым доступом к компонентам без необходимости демонтажа горелки
Калибровка головы сгорания доступна с наружной стороны
На горелку установлен топливный насос со специальным двигателем и ручным переключателем для выбора топлива
Гибкие шланги для дизельного топлива в комплекте
Степень электрической защиты IP X4D (IP 44)
Форсунка не входит в комплект поставки, подбирается отдельно в соответствии с характеристиками топлива и индивидуальными требованиями заказчика

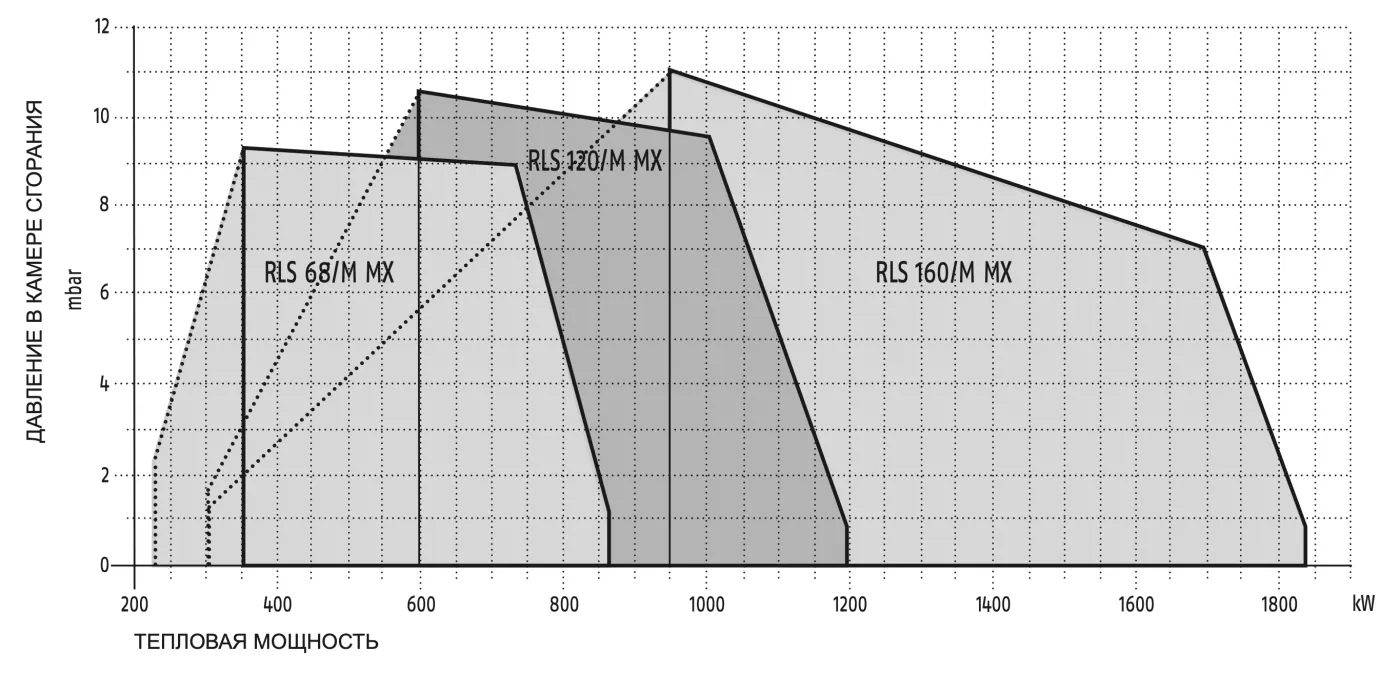

Графики рабочего диапазона

RLS 68÷160/M MX

МОДЕЛИ			RLS 68/M MX	RLS 120/M MX	RLS 160/M MX
Регулирование мощности			Двухступенчатое при работе на дизельном топливе Двухступенчатое прогрессивное или модуляционное при работе на газу
Режим модуляции на максимальной мощности			1 ÷ 2 (дизельное топливо) / 1 ÷ 4 (газ)
Сервопривод		тип	SQN 31
Сервопривод		время работы, с	33
Тепловая мощность		кВт	200/350÷860	300/600÷1200	300/930÷1840
Тепловая мощность		Мкал/ч	172/300÷740	258/516÷1032	258/800÷1582
Температура окружающей среды		°C мин./макс.	0/40
Дизельное топливо	низшая теплотворная способность	кВт•ч/кг	11,86
	вязкость	мм2/с (cSt)	4 ÷ 6
	расход	кг/ч	17/30÷73	25/50÷101	25/78÷155
Топливный насос		тип	J6 C		J7 C
Топливный насос	расход при 12 бар	кг/ч	230
Давление распыления		бар	12
Температура топлива		макс. °C	60
Расход топлива подогревателем			NO
G20	низшая теплотворная способность	кВт•ч/куб. м	10
	плотность	кг/куб. м	0,71
	расход	куб. м/ч	23/35÷86	30/60÷120	30/93÷184
G25	низшая теплотворная способность	кВт•ч/куб. м	8,6
	плотность	кг/куб. м	0,78
	расход	куб. м/ч	27/40÷100	35/70÷140	35/108÷214
LPG	низшая теплотворная способность	кВт•ч/куб. м	25,8
	плотность	кг/куб. м	2,02
	расход	куб. м/ч	--
Вентилиятор		тип	центробежный с лопастями обратного загиба		центробежный с лопастями прямого загиба
Температура сжигаемого воздуха		max °C	60
Электросеть		Ф/Гц/В	3N/50/230-400 (±10%)
Вспомогательное электроподключение		Ф/Гц/В	1/50/230 (±10%)
Блок управления		тип	LFL 1.333 (FS1) - LGK 16 (FS2)
Общая потребляемая мощность		кВт	3	3,7	6,0
Энергопотребление во вспомогательной цепи		кВт	1,5
Энергопотребление подогревателя		кВт	--
Электрозащита		IP	44
Потребляемая мощность привода топливного насоса		кВт	0,55
Номинальный ток привода насоса		A	3,6
Пусковой ток привода топливного насоса		A	9,5
Электрозащита привода топливного насоса		IP	44
Потребляемая мощность вентилятора		кВт	1,5	2,2	4,5
Номинальный ток привода вентилятора		A	5,9 - 3,4	8,8 - 5,1	15,8 - 9,1
Пусковой ток привода вентилятора		A	35,4 - 20	52,8 - 30,6	126 72,8
Электрозащита вентилятора		IP	54
Трансформатор поджига			--
		V1 - V2	230V - 2 x 5 kV
		I1 - I2	1.9 A - 30 mA
Рабочий режим			FS1: прерывистый (не менее 1-й остановки каждые 24 ч) FS2: непрерывный (не менее одной остановки каждые 72 ч)
Звуковое давление		дБ (A)	76	79	80,5
Звуковая мощность		дБ (A)	87	90	91,5
Дизельное топливо	Выбросы CO	мг/кВт•ч	< 10
	Индикатор класса дыма	N° Бахарах	< 1
	Выбросы CxHys	мг/кВт•ч	< 10
	Выбросы NOxs	мг/кВт•ч	< 185
Газ G20	Выбросы CO	мг/кВт•ч	< 10
Газ G20	Выбросы NOx	мг/кВт•ч	< 80
Директивы			2006/42/EC - 2009/142/EC - 2014/30/UE - 2014/35/UE
Соответствует			EN 267 - EN 676
Сертификат			CE 0085BP0175		CE 0085BN0625

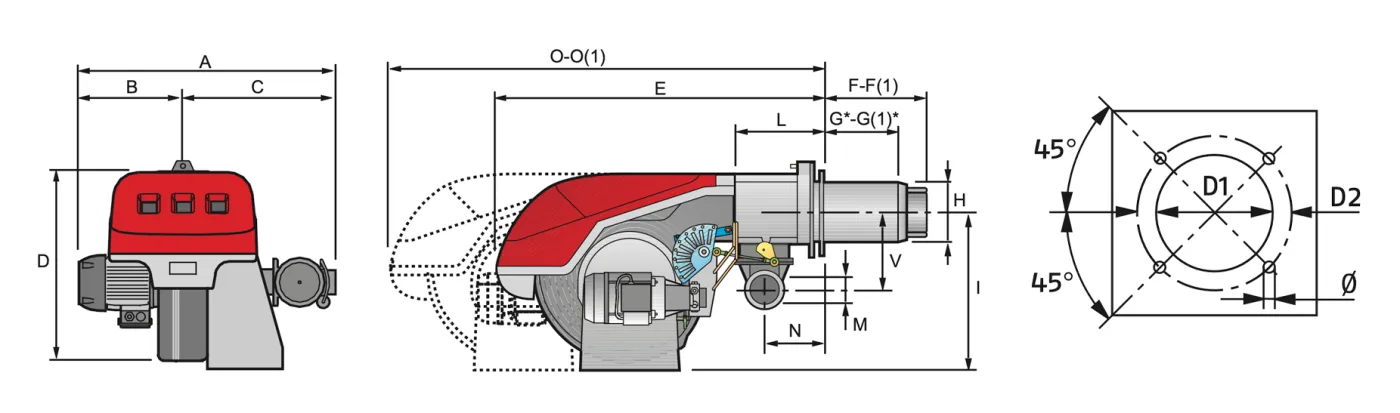

Габаритные размеры

RLS 68÷160/M MX

МОДЕЛИ	A	B	C	D	E	F - F(1)	G* - G(1)*	H	I	L	M	N	O - O (1)	V
RLS 68/M MX	691	296	395	555	840	260 - 395	200 - 335	189	430	214	2”	134	1161 - 1300	221
RLS 120/M MX	733	338	395	555	840	260 - 395	200 - 335	189	430	214	2”	134	1161 - 1300	221
RLS 160/M MX	843	366	477	555	863	373 - 503	272 - 402	221	430	237	2”	141	1442 - 1589	186

МОДЕЛИ	D1	D2	Ø
RLS 68-120/M MX	195	275 - 325	M12
RLS 160/M MX	230	325 - 368	M16

МОДЕЛИ	X (1)	Y	Z	ВЕС, кг
RLS 68/M MX	1400	975	645	115
RLS 120/M MX	1400	975	645	120
RLS 160/M MX	1400	975	645	135
