Комбинированные горелки с механическим модулированием
RLS 310÷610/M MX

регулирование:

Модуляционное

мин. мощность, кВт:

600/1200

макс. мощность, кВт:

6155

уровень выбросов:

Low NOx

Для получения коммерческого предложения с актуальной стоимостью горелки RLS 310÷610/M MX или дополнительной технической информации, включая руководство по монтажу и эксплуатации, чертежи и т.д. свяжитесь с нами с помощью формы или позвоните по телефону контакт-центра

Отправить запрос

В модельном ряду RLS 310÷610/M MX представлены комбинированные двухтопливные горелки мощностью от 1200 до 6155 кВт с модуляционным регулированием. Горелки предназначены для установки на промышленные водогрейные и паровые котлы, котлы на диатермическом масле и другое технологическое оборудование.

Для обоих видов топлива: природного газа и дизельного топлива предусматривается двухступенчатый прогрессивный или модуляционный режим работы, позволяющий добиться идеального соотношения мощности и тепловой нагрузки. Горелки RLS 310÷610/M MX могут комбинироваться с газовыми рампами серии VGD, которые подбираются в соответствии с параметрами подачи газа и требуемым типом рампы.

Моноблочные комбинированные горелки RLS 310÷610/M MX отличаются надежной работой, высокой эффективностью горения, простотой монтажа и обслуживания.

Особенности горелок

Низкие показатели эмиссии NOx: класс 3 стандарта EN 676 (менее 80 мг/кВт·ч* NOx) при работе на газу и класс 2 стандарта EN 267 (менее 185 мг/кВт·ч* NOx) при работе на легком жидком топливе
Новая высокоэффективная конструкция вентилятора разработанная для уменьшения габаритных размеров и веса горелки
Простое обслуживание обеспечивается наличием «шарнирного» отверстия и прямым доступом к компонентам без необходимости демонтажа горелки. Шарнир может устанавливаться с левой или с правой стороны горелки
Удобное техобслуживание ротора/двигателя с возможностью прямого доступа через фланец открытия
Регулировка соотношения воздуха и топлива осуществляется усиленным приводным механическим кулачком, соединяющим воздушную заслонку с модулятором потока газа
Дизельный насос укомплектован специальным двигателем
Гибкие шланги для дизельного топлива в комплекте
Совместимость с одноступенчатыми газовыми рампами
Степень электрической защиты IP 54
Форсунка не входит в комплект поставки, подбирается отдельно в соответствии с характеристиками топлива и индивидуальными требованиями заказчика

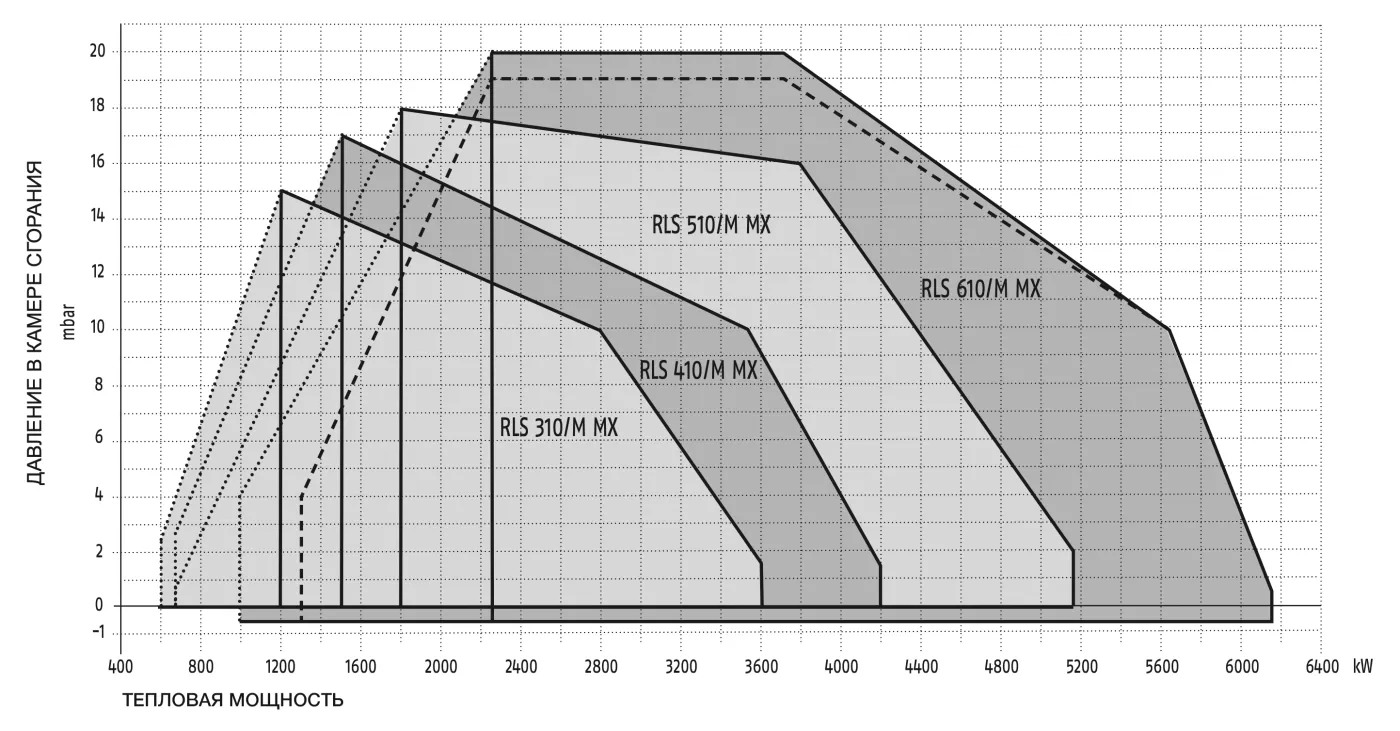

Графики рабочего диапазона

RLS 310÷610/M MX

МОДЕЛИ			RLS 310/M MX	RLS 410/M MX	RLS 510/M MX	RLS 610/M MX
Регулирование мощности			Модуляционный
Режим модуляции на максимальной мощности			5 ÷ 1
Сервопривод		тип	SQM 40
Тепловая мощность		кВт	600/1200÷3600	640/1500 ÷4200	660/1800÷5170	1000/2200÷6155
Тепловая мощность		кг/ч	50/100÷305	55/126÷352	56/195÷435	110/185÷516
Температура окружающей среды		°C мин./макс.	0/50
ТОПЛИВО И ПОДАЧА ВОЗДУХА
Дизельное топливо	низшая теплотоворная способность	кВт•ч/кг	11.86
Дизельное топливо	вязкость при 20°C	мм2/с (cSt)	4 ÷ 6
Топливный насос	тип		TA3	TA4	TA5
Топливный насос	расход при 16.5 бар	кг/ч	700	930	1270
Давление range		бар	7 ÷ 40		7 ÷ 30
Температура топлива		макс. °C	140
Форсунки	количество		1
G20	низшая теплотоворная способность	кВт•ч/куб. м	10
G20	плотность	кг/куб. м	0.71
G25	низшая теплотоворная способность	кВт•ч/куб. м	8.6
G25	плотность	кг/куб. м	0.78
Вентилиятор		тип	центробежный с лопастями обратного загиба
Температура воздуха горения		max °C	60
ЭЛЕКТРОПИТАНИЕ
Пуск		тип	Прямой
Электросеть		Ф/Гц/В	3N ~ 230V ±10% 50 Hz
Общая потребляемая мощность		кВт max	9.1 (газ)/10.9 (дизельное топливо)	10.6 (газ)/12.4 (дизельное топливо)
Вентилятор	потребляемая мощность	кВт	7.5	9.2
	номинальный ток	A	24 - 14	28.6 - 16.5
	пусковой ток	A
	Электрозащита	IP	54
Пуск		тип	Star - Delta
Электросеть		Ф/Гц/В	3N ~ 400V ±10% 50 Hz
Общая потребляемая мощность		кВт Max	8.8 (газ)/10.6 (дизельное топливо)	10.6 (газ)/12.4 (дизельное топливо)	13.9 (газ)/15.7 (дизельное топливо)	16.9 (газ)/18.7 (дизельное топливо)
Вентилятор	потребляемая мощность	кВт	7.5	9.2	12	15
	номинальный ток	A	14 - 8.1	16.8 - 9.7	21.8 - 12.6	27 - 15.6
	пусковой ток	A
	электрозащита	IP	54
Двигатель топливного насоса	потребляемая мощность	кВт	1.5
	номинальный ток	A	5.9/3.4
	пусковой ток	A	7 x In
	электрозащита	IP	54
Трансформатор поджига		V1 - V2	230V - 2 x 5 kV
Трансформатор поджига		I1 - I2	1.9 A - 35 mA
Блок управления		тип	LFL 1.333
Электрозащита привода		IP	54
Рабочий режим			Прерывистый (не менее 1-й остановки каждые 24 ч)
УРОВЕНЬ ВЫБРОСОВ
Уровень шума	Звуковое давление	дБ (A)	78	80	82.5	85
Уровень шума	Звуковая мощность	Вт	89	91	93.5	96
Дизельное топливо	Выбросы CO	мг/кВт•ч	< 10
Дизельное топливо	Выбросы NOx	мг/кВт•ч	< 185
Gas G20	Выбросы CO	мг/кВт•ч	< 10
Gas G20	Выбросы NOx	мг/кВт•ч	< 80
СООТВЕТСТВИЕ НОРМАТИВНЫМ ДОКУМЕНТАМ
Директивы			2006/42 - 2009/142 - 2004/108 - 2006/95 EC
Соответствует			EN 267 - EN 676
Сертификат			CE-0085CQ0196

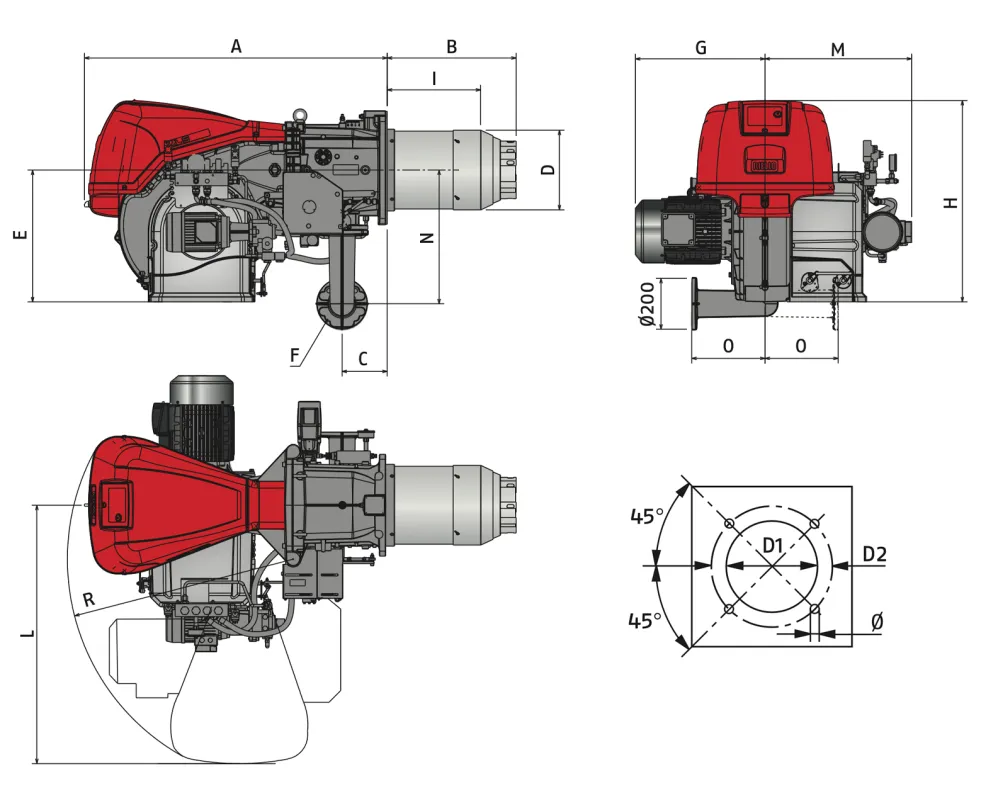

Габаритные размеры

RLS 310÷610/M MX

МОДЕЛИ	A	B	C	D	E	F	G	H	I	L	M	N	O	R
RLS 310/M MX	1190	507	178	313	520	DN65	490	790	340	1015	576	528	290	890
RLS 410/M MX	1190	507	178	313	520	DN65	508	790	340	1015	576	528	290	890
RLS 510/M MX	1190	507	178	313	520	DN65	508	790	340	1015	576	528	290	890
RLS 610/M MX	1190	510	178	334	520	DN65	580	790	360	1015	576	528	290	890

МОДЕЛИ	D1	D2	Ø
RLS 310/M MX	335	452	M18
RLS 410/M MX	335	452	M18
RLS 510/M MX	335	452	M18
RLS 610/M MX	350	452	M18

МОДЕЛИ	X	Y	Z	ВЕС, кг
RLS 310/M MX	2040	1180	1125	300
RLS 410/M MX	2040	1180	1125	300
RLS 510/M MX	2040	1180	1125	300
RLS 610/M MX	2400	1400	1595	320
